Вилка угловая 61 363 NCA-PL04-16A-E-BL с заземл. черн. Navigator 61363 20655

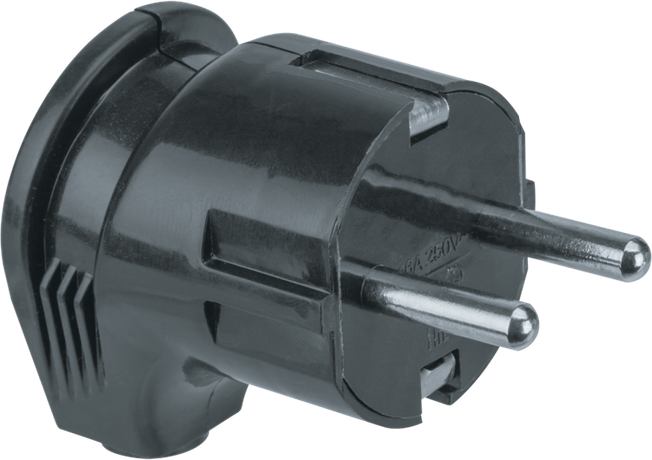

Вилка угловая с защитным контактом 16А черная NCA-PL04-16A-E-BL - это надёжное соединение для подключения бытовых и профессиональных устройств к однофазной сети 250 В / 50 Гц. Подходит для сборки и ремонта удлинителей, особенно там, где важна компактная угловая форма. Произведена компанией Navigator в серии NCA-PL.

Назначение и область применения

Вилка NCA-PL04-16A-E-BL используется для подключения электроприборов мощностью до 3,5 кВт к обычной бытовой сети 250 В. Применяется в ремонтных работах, при сборке переносных удлинителей, на производстве - для питания станков, освещения, инструментов. Угловая форма позволяет удобно подключать устройства в плотном пространстве, например, за мебелью или в щитках.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50 Гц
• Количество полюсов: 3 (фаза, ноль, заземление)
• Угол подключения: 90° (прямоугольная форма)
• Подключение кабеля: винтовые зажимы
• Сечение кабеля: 0,5–2,5 мм2
• Степень защиты: IP20 (защита от прикосновений, но не от воды и пыли)
• Рабочий температурный диапазон: от –40 C до +40 C
• Материал корпуса: пластик
• Материал изоляции: полипропилен (PP)
• Цвет: чёрный
• Количество постов: 1

Совместимость и монтаж

Вилка совместима с любыми штепсельными розетками стандарта Евро (Schuko, CEE 7/7) и аналогичными. Для монтажа используйте кабели с жилами сечением 0,5–2,5 мм2. Открутите крышку, зачистите провода на 8–10 мм, вставьте в соответствующие клеммы (L - фаза, N - ноль, ⏚ - заземление) и затяните винты. Убедитесь, что провода не задевают друг друга и не выступают за пределы зажима. После установки проверьте прочность фиксации.

Безопасность и стандарты

Изделие имеет защитный контакт (заземление), что обеспечивает безопасную работу с металлическими корпусами приборов. Степень защиты IP20 означает, что вилка не предназначена для работы во влажных помещениях, на улице или в условиях повышенной запылённости. Не применяйте её в местах, где возможны брызги воды или воздействие моющих средств.

Преимущества

• Угловая форма экономит место - идеальна для тесных ниш и за оборудованием
• Надёжные винтовые зажимы обеспечивают долговечный контакт даже при вибрациях
• Полипропиленовая изоляция устойчива к механическим повреждениям и перепадам температур
• Чёрный цвет маскирует следы загрязнений и лучше сочетается с современным оборудованием

Ограничения применения

• Не использовать в помещениях с высокой влажностью (ванная, баня, цех с мойкой)
• Не применять вне помещений - IP20 не защищает от дождя, снега и пыли
• Не допускать перегрузки - максимальный ток 16 А, превышение вызывает нагрев и выход из строя
• Не подключать кабели с сечением менее 0,5 мм2 или более 2,5 мм2 - риск плохого контакта или разрушения зажима

Примеры использования

• Сборка удлинителя для сварочного аппарата на производстве
• Подключение компьютерного сервера за стойкой
• Переносной светильник в мастерской
• Ремонт старого удлинителя с повреждённой вилкой
• Подключение электроинструмента (дрель, болгарка) через гибкий кабель

Практические советы

• Выбирайте кабель с медными жилами - алюминий плохо работает с винтовыми зажимами
• Проверяйте плотность затяжки винтов: слишком слабо - искрение, слишком сильно - раздавливание жилы
• При использовании вибрирующего оборудования закрепляйте кабель хомутиком рядом с вилкой - так снижается нагрузка на зажимы
• Если нужна защита от влаги - выбирайте вилки с IP44, например, из серии NCA-SKR, а не эту модель
• Артикулы 20655 и 61363 - это один и тот же продукт, просто разные номера в базах поставщиков
