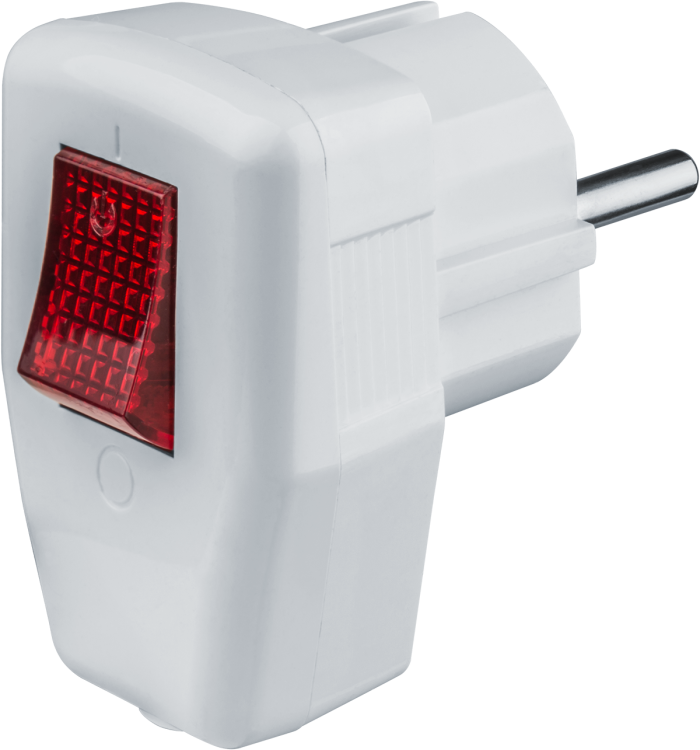

Вилка угловая 61 364 NCA-PL05-16A-ESC-WH с заземл. выкл. бел. Navigator 61364 20656

Вилка угловая с защитным контактом 16 А с выключателем белая NCA-PL05-16A-ESC-WH - надёжное решение для подключения бытовых и профессиональных электроприборов к сети 250 В через кабель. Бренд Navigator предлагает эту модель как часть серий NCA-PL, где сочетаются прочность, безопасность и удобство монтажа.

Назначение и область применения

Вилка NCA-PL05-16A-ESC-WH используется для подключения устройств к однофазной электросети 250 В / 50 Гц. Подходит для постоянного или временного соединения оборудования, требующего заземления. Часто применяется при сборке удлинителей, переносок, а также для прямой установки на кабели электроинструментов, светильников, маломощных станков и офисной техники.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать устройства мощностью до 3,5 кВт
• Номинальное напряжение: 250 В - совместима с европейской и российской сетью
• Количество полюсов: 3 - фаза, ноль, земля; обеспечивает защиту от поражения током
• Угол подключения: 90° - компактная форма снижает риск запутывания шнура у стен
• Выключатель: да - возможность отключить питание без вилки из розетки
• Тип подключения: винтовые зажимы - надёжное крепление жил кабеля
• Максимальное сечение кабеля: 0,5–2,5 мм2 - подходят медные одножильные и многожильные провода
• Степень защиты: IP20 - защищена от доступа пальцев, но не от воды и пыли
• Рабочая температура: от –40C до +40C - работает в холодных помещениях и на улице при условии внутренней защиты
• Материал корпуса: ABS-пластик - ударопрочный, самозагасающий, не горючий
• Цвет: белый - соответствует большинству интерьеров и легко моется

Совместимость и монтаж

Вилка NCA-PL05-16A-ESC-WH совместима с любыми евростандартными розетками типа F (Schuko) и C (Europlug). Для монтажа используйте винтовые клеммы внутри корпуса: зачистите конец кабеля на 8–10 мм, вставьте жилы в соответствующие гнёзда (L, N, PE) и затяните винты усилием 0,2–0,3 Нм. Обязательно закрепите кабель с помощью крепёжной планки - это предотвращает выдергивание провода изнутри. Корпус разборный: можно заменить повреждённую деталь без полной замены вилки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и коммерческих применений. Латунные контактные элементы обеспечивают долгую работу без нагрева. Негорючий ABS-пластик и наличие заземляющего контакта соответствуют нормам IEC 60320. Выключатель механический - рассчитан на минимум 10 000 циклов включения/выключения. Примечание: IP20 не допускает использование во влажных средах - не устанавливайте в банях, на улице без бокса или рядом с источниками воды.

Преимущества

• Угловая форма экономит место возле стен и мебели
• Выключатель исключает необходимость доставать вилку из розетки для отключения
• Разборный корпус - ремонтопригодность и длительный срок службы
• Фиксирующая планка для кабеля снижает нагрузку на клеммы
• Латунные контакты - высокая проводимость и устойчивость к окислению

Ограничения применения

Не использовать в условиях повышенной влажности, сырых помещениях, на улице или там, где возможен попадание жидкости - степень защиты IP20 не предусматривает защиту от брызг. Максимальное сечение кабеля 2,5 мм2 - нельзя подключать силовые кабели больше этого значения (например, для плит, тепловых насосов). Температурный диапазон ограничен: ниже –40C материал становится хрупким, выше +40C возможно перегрев при длительной работе на максимуме тока.

Примеры использования

• Подключение сварочных аппаратов, болгарок, дрелей к удлинителю
• Сборка мобильных зарядных станций для инструментов
• Прямая установка на кабеле компьютерного сервера или принтера
• Замена старой вилки на новую после выхода её из строя
• Обустройство временных точек питания на стройплощадках (при наличии внешнего кожуха)

Практические советы

• Выбирайте кабель с сечением 1,5–2,5 мм2 - оптимально для 16 А и гарантирует минимальный нагрев
• Перед первым использованием проверьте плотность затяжки винтов - слабый контакт вызывает нагрев
• Не используйте вилку с поврежденным заземляющим контактом - даже если оборудование кажется работоспособным
• При монтаже в удлинители следите, чтобы все три жилы были правильно распределены: L - коричневый, N - синий, PE - желто-зелёный
• Для частого перемещения выбирайте кабель с более гибкой изоляцией - это продлит жизнь вилке NCA-PL05-16A-ESC-WH
