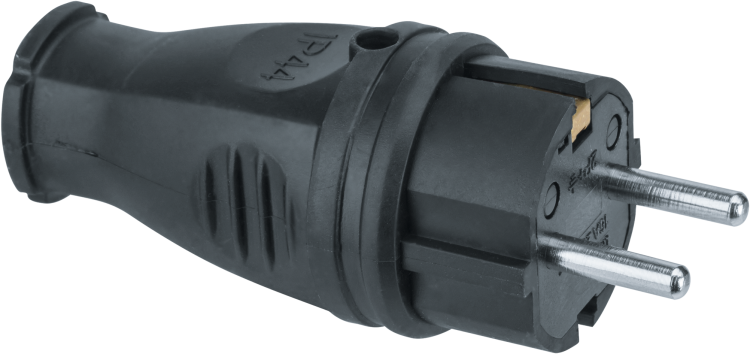

Вилка прямая 61 368 NCA-PLR02-16A-E-IP44-BL с заземл. каучук черн. Navigator 61368 20659

Вилка прямая 61 368 NCA-PLR02-16A-E-IP44-BL с заземлением каучук черная - надёжное соединение для временного подключения оборудования к бытовой и промышленной сети 250 В. Применяется в удлинителях, на станках и в условиях повышенной запылённости. Произведена компанией Navigator в серии NCA-PLR.

Назначение и область применения

Вилка 61 368 NCA-PLR02-16A-E-IP44-BL используется для подключения однопостового оборудования к однофазной сети 250 В / 50 Гц. Подходит для создания и ремонта переносных удлинителей, а также для постоянного подключения устройств, требующих защиты от пыли и брызг воды. Часто применяется на производстве - на станках, конвейерах, сварочных аппаратах, в мастерских и на объектах с высокой влажностью.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 250 В
• Номинальное напряжение: 250 В - совместима с сетью 220–240 В
• Количество полюсов: 3 - фаза, ноль, заземление
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех сторон
• Сечение кабеля: 0,5–2,5 мм2 - подходят медные жилы стандартных удлинителей
• Тип подключения: винтовые зажимы - удобны для многократного демонтажа
• Рабочий температурный диапазон: от –40 C до +40 C - работает в холодных помещениях и на улице зимой
• Материал корпуса: поликарбонат - прочный, не горючий, устойчивый к УФ
• Материал контактов: латунь - хорошая проводимость и долгий срок службы
• Цвет: чёрный - маскирует грязь и царапины
• Ориентация: прямая - компактна, не занимает лишнего места при подключении

Совместимость и монтаж

Вилка 61 368 NCA-PLR02-16A-E-IP44-BL совместима с любыми розетками типа Schuko (CEE 7/7) и европейскими аналогами с заземляющим контактом. Для установки требуется зачистить конец кабеля на 8–10 мм и затянуть винты зажимов усилием 0,4–0,5 Нм - слишком сильное давление повредит контактную пластину. Кабель должен иметь внешнюю изоляцию диаметром 6–12 мм, чтобы плотно входил в герметичный захват. Монтаж выполняется без инструментов кроме отвёртки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 60309-2 и ГОСТ Р 51321.1. Конструкция исключает случайное отключение при нагрузке благодаря механическому захвату шнура. Отсутствие открытых контактов снижает риск поражения током даже при работе во влажной среде.

Преимущества

• Каучуковая оболочка гасит вибрации и предотвращает перегибы шнура
• Защита IP44 позволяет использовать в цехах, на стройплощадках и в парковках
• Удобные винтовые зажимы обеспечивают надёжный контакт даже при частом использовании
• Чёрный цвет и прочный корпус снижают видимость следов эксплуатации
• Подходит для замены повреждённых вилок в старых удлинителях

Ограничения применения

• Не предназначен для постоянной прокладки под землёй или в бетоне
• Не рекомендован для подключения мощных нагревательных приборов выше 3,5 кВт
• Не следует использовать при температурах ниже –40 C - материал становится хрупким
• Не совместим с розетками без заземления - потеря защитного контакта недопустима
• Не допускается использование в местах с постоянным погружением в воду - IP44 не обеспечивает герметичность при погружении

Примеры использования

• Переносной удлинитель для сварочного аппарата на автосервисе
• Подключение насоса в подвале с повышенной влажностью
• Временная сеть для электроинструмента на стройке
• Замена сломанной вилки в старом удлинителе с заземлением
• Подключение световой рекламы на уличном стенде

Практические советы

• Выбирайте кабель сечением 1,5–2,5 мм2 для длительной работы под нагрузкой - меньше нагревается
• Проверьте, что винты зажимов плотно затянуты - слабый контакт вызывает нагрев и выход из строя
• При сборке удлинителя используйте кабель с внутренним заземляющим проводником - он обязательный для этой вилки
• Не перегибайте шнур у основания вилки - место перехода к каучуку наиболее уязвимо
• Артикулы 61368 и 20659 - это один и тот же продукт; проверяйте наличие по обоим номерам при закупке
