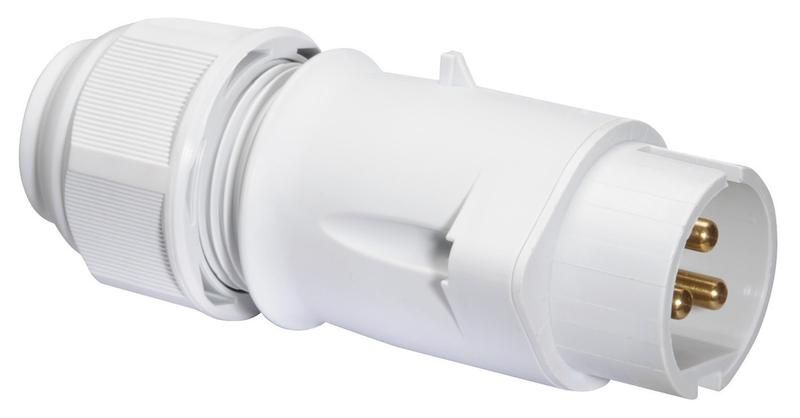

Вилка панельная 3п(2p + PE) 12h 16А 55 QC IP44 I 4429-Bals Bals

Вилка панельная 3P (2P + PE) 16A IP44 12h пластик от Bals (арт. 4429-bals / 4429) предназначена для надёжного подключения оборудования к сети низкого напряжения через панель или щит. Подходит для установки на стену или внутреннюю поверхность корпуса, обеспечивает защиту от брызг и твердых частиц.

Назначение и область применения

Этот тип вилки используется для временного или постоянного подключения устройств, требующих заземления - например, станков, насосов, осветительных приборов или контрольной аппаратуры. Устанавливается на панели, где требуется безопасный доступ к питанию. Применяется в условиях с возможностью попадания воды извне, но без прямого воздействия струи или погружения.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер без перегрева;
• Рабочее напряжение: 40–50 В - предназначен для низковольтных цепей, не для бытовой сети 220/380 В;
• Количество полюсов: 3 (2 фазы + защитное заземление) - позволяет подключить оборудование с заземляющим проводником;
• Степень защиты: IP44 - защищает от твёрдых предметов больше 1 мм и от брызг воды со всех сторон;
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов, требуют периодической проверки затяжки;
• Материал корпуса: пластик - устойчив к коррозии, не проводит ток, легкий в монтаже;
• Тип кабельного ввода: уплотнительная гайка - обеспечивает герметичность при проходе кабеля, предотвращает просачивание влаги;
• Ориентация подключения: прямолинейная - кабель входит прямо, без изгиба, снижает механическую нагрузку на жилы;
• Положение заземляющего контакта: 12 часов - контакт расположен сверху, что соответствует стандартному расположению в некоторых системах управления;
• Цвет: серый - совместим с большинством промышленных панелей, не выгорает на свету.

Совместимость и монтаж

Вилка 3P (2P + PE) 16A IP44 12h пластик монтируется в отверстие диаметром 28–30 мм (стандартный размер для таких изделий). Для установки потребуется подготовить отверстие в панели, продеть кабель через уплотнительную гайку, закрепить вилку сзади контргайкой. Каждый полюс подключается к винтовой клемме - фазы L1, L2 и заземление PE. Перед первым включением обязательно проверьте плотность затяжки клемм - слабый контакт вызывает нагрев.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для низковольтного оборудования. Несмотря на степень защиты IP44, не предназначено для работы в условиях постоянного контакта с водой, агрессивными средами или температур ниже –25 C и выше +60 C. Не используйте в взрывоопасных зонах - материал корпуса не имеет взрывозащиты.

Преимущества

• Простая и надёжная конструкция - минимум деталей, высокая долговечность;
• Герметичный кабельный ввод - исключает попадание пыли и влаги внутрь;
• Чёткая ориентация заземления (12 ч) - упрощает сборку и диагностику;
• Пластиковый корпус - не требует обслуживания, не ржавеет, легко моется;
• Подходит для частого подключения/отключения - прочные клеммы выдерживают множество циклов.

Ограничения применения

• Не применяйте в сетях выше 50 В - риск повреждения изоляции и выхода из строя;
• Не использовать в помещениях с повышенной влажностью (бассейны, парилки) - IP44 недостаточно для постоянного воздействия пара;
• Запрещён монтаж в местах с ударными нагрузками - пластик не рассчитан на механические повреждения;
• Не заменяет штепсельную розетку - предназначена только для панельной установки.

Примеры использования

• Подключение контроллеров на автоматических линиях;
• Разъём для тестового оборудования в ремонтных мастерских;
• Питание маломощных насосов в промышленных щитах;
• Временные точки питания для испытательных стендов.

Практические советы

• Выбирайте кабель с сечением 0,75–2,5 мм2 - оптимально для 16 А и винтовых клемм;
• Перед монтажом проверьте соответствие диаметра кабеля и уплотнительной гайки - слишком тонкий кабель не будет герметично запрессован;
• При использовании в вибрационных средах регулярно проверяйте затяжку клемм - вибрация ослабляет соединения;
• Для длительной эксплуатации рекомендуется применять вилку 4429-bals от Bals совместно с аналогичной розеткой того же класса - это гарантирует совпадение контактов и срок службы.
