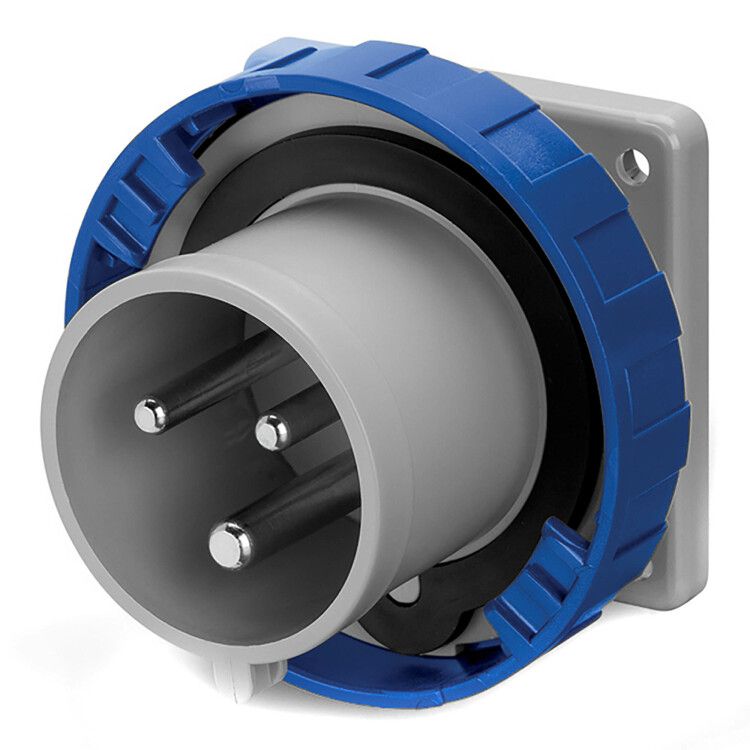

Вилка панельная Quadro IP67 32А 2P+E прямая DKC (ДКС) DIS2483293

Вилка панельная прямая IP67 32А 2P+E 250В от бренда DKC (ДКС), артикул dis2483293, предназначена для надёжного подключения стационарного оборудования к сети переменного тока. Эта модель из серии Quadro обеспечивает безопасную работу в условиях повышенной запылённости и влажности благодаря защите IP67.

Назначение и область применения

Вилка панельная прямая IP67 32А 2P+E 250В устанавливается на стену, щит или раму для создания постоянной точки подключения. Подходит для подсоединения промышленного оборудования, требующего высокую мощность: станков, насосов, компрессоров, конвейеров, сварочных аппаратов. Используется там, где требуется исключить случайное отключение и обеспечить долговечное соединение.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 230 В (переменный ток AC)
• Частота: 50 / 60 Гц
• Количество полюсов: 3 (2 фазы + заземление)
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает кратковременное погружение в воду до 1 метра
• Тип подключения: винтовые зажимы - удобны для многократного демонтажа и надёжны при больших нагрузках
• Сечение кабеля: до 4 мм2
• Ориентация: прямая - кабель входит перпендикулярно к поверхности монтажа
• Материал корпуса: термостойкий пластик
• Цвет: синий - соответствует стандарту IEC для силовых разъёмов
• Габариты: 93×93×74 мм
• Расстояние между крепёжными отверстиями: 60×60 мм
• Ввод кабеля: уплотнительная гайка - позволяет герметично закрепить кабель любого внешнего диаметра

Совместимость и монтаж

Вилка панельная прямая IP67 32А 2P+E 250В совместима с розетками стандарта CEE 32A, в том числе серий Blue Line и аналогичными. Для установки используйте отверстия с шагом 60×60 мм - они подходят под стандартные панели и шкафы. Монтаж выполняется через два болта M4. Убедитесь, что кабель имеет сечение не более 4 мм2 - иначе возможен перегрев. После затяжки винтов проверьте плотность соединения: провода не должны шевелиться.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 для промышленных разъёмов. Контактные части рассчитаны на температуру до +960 C при дуговом замыкании. Цвет синий указывает на номинальное напряжение 230–250 В. Наличие заземления (PE) гарантирует защиту от поражения током при пробое изоляции.

Преимущества

• Высокая степень защиты IP67 делает её пригодной для работы в цехах, на открытых площадках, в пищевой и химической промышленности
• Винтовой зажим обеспечивает прочное соединение даже при вибрациях
• Уплотнительная гайка предотвращает попадание влаги внутрь корпуса
• Синий цвет снижает вероятность путаницы с бытовыми разъёмами
• Конструкция одобrena для длительной эксплуатации в условиях высоких механических нагрузок

Ограничения применения

• Не предназначен для подключения устройств с током выше 32 А - возможен перегрев и выход из строя
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или растворителей - материал корпуса не устойчив к агрессивной химии
• Не является автоматическим выключателем - необходимо устанавливать отдельно УЗО или автоматический выключатель перед этой вилкой
• Не подходит для мобильного использования - это стационарный элемент, не рассчитанный на частое подключение/отключение

Примеры использования

• Подключение промышленного станка с ЧПУ к распределительному щиту
• Фиксированная точка питания для насосной группы на очистных сооружениях
• Электропитание компрессора в воздуховоде с высокой влажностью
• Подключение сварочного аппарата на ремонтной зоне завода

Практические советы

• При монтаже всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Используйте кабель с медными жилами и двойной изоляцией - он лучше выдерживает нагрев и механические нагрузки
• Проверяйте момент затяжки винтов: слишком слабый контакт вызывает нагрев, слишком сильный - повреждает жилу
• После установки протестируйте соединение: подключите нагрузку и проверьте температуру корпуса через 15 минут - он не должен быть горячим
• Для обслуживания достаточно открутить две крепёжные гайки - не нужно менять весь модуль
