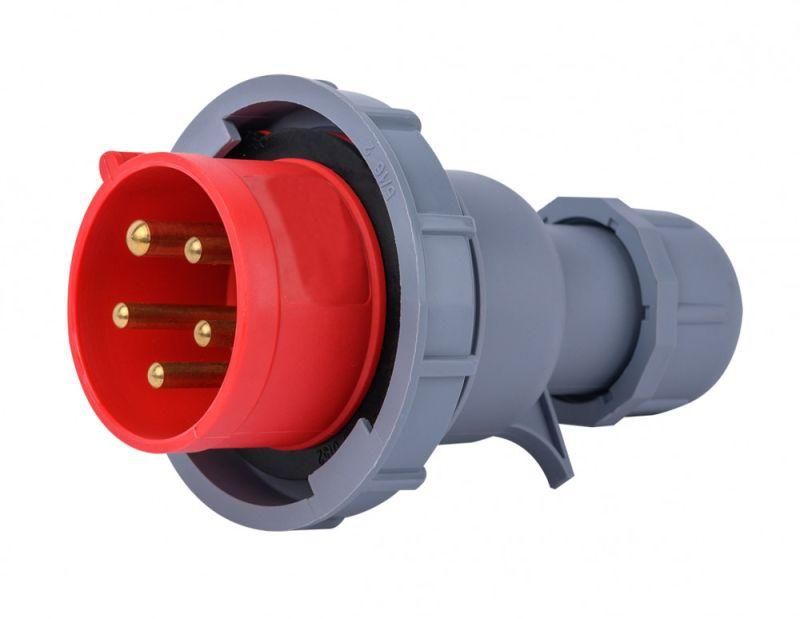

Вилка переносная 3Р+РЕ+N 16А 380В IP67 ВП-103 DEKraft 26114DEK APC

Вилка переносная 3P+PE+N 16A 380V IP67 ВП-103 от DEKraft предназначена для надёжного подключения мобильного оборудования в условиях повышенной запылённости и влажности. Артикул 26114dek соответствует серийному решению ВП-103, обеспечивающему безопасную передачу электроэнергии на стройплощадках и промышленных объектах.

Назначение и область применения

Вилка переносная 3P+PE+N 16A 380V IP67 ВП-103 используется для временного подключения трёхфазного оборудования с заземлением и нулём. Подходит для создания мобильных электросетей там, где требуется высокая защита от внешних воздействий.

• Строительные и монтажные площадки
• Производственные цеха и заводы
• Энергетические объекты и станции зарядки электромобилей
• Аэропорты, порты, железнодорожные вокзалы
• Сельскохозяйственные территории с открытой проводкой

Технические характеристики

• Номинальный ток: 16 А — позволяет подключать оборудование мощностью до ~11 кВт при 380 В
• Номинальное напряжение: 400 В (рабочий диапазон 380–415 В AC)
• Количество полюсов: 5 — три фазы (L1, L2, L3), защитное заземление (PE), ноль (N)
• Степень защиты: IP67 — полностью герметична от пыли; выдерживает кратковременное погружение в воду до 1 метра на 30 минут
• Положение заземляющего контакта: 6 часов — соответствие стандарту IEC 60309, обеспечивает правильную ориентацию при подключении
• Тип подключения: винтовые клеммы — надёжное соединение с жилами кабеля, допускает многократное переоборудование
• Материал корпуса: полиамид — огнестойкий, ударопрочный, устойчивый к УФ-излучению
• Тип кабельного ввода: уплотнительная гайка — плотное закрепление кабеля любого диаметра, предотвращает выдергивание и попадание влаги
• Код стандарта: CEE 015W — совместима с европейскими промышленными розетками этого типа
• Ресурс контактов: до 50 000 циклов подключения/отключения

Совместимость и монтаж

Вилка ВП-103 совместима с любыми розетками серии CEE 015W. Для установки необходимо:

1. Зачистить концы кабеля на 10–12 мм
2. Подключить жилы к соответствующим клеммам: L1, L2, L3, N, PE — согласно цветовой маркировке
3. Затянуть винты усилием 0,5–0,7 Н·м — не перетягивать!
4. Закрутить уплотнительную гайку так, чтобы кабель был плотно зафиксирован, но не деформировался
5. Проверить механическую прочность соединения — потянуть кабель слегка в сторону

Не используйте кабели с жилами меньше 1,5 мм² или больше 6 мм² — это снижает надёжность контакта и может вызвать нагрев.

Безопасность и стандарты

• Соответствует требованиям IEC 60309-1 и ГОСТ Р МЭК 60309-1
• Корпус выполнен из самозатухающего полиамида — не распространяет горение
• Защита IP67 исключает риск замыкания при работе в сырую погоду или при мойке оборудования
• Конструкция предотвращает случайное отключение — защёлка фиксирует вилку в розетке

Преимущества

• Высокая долговечность благодаря ресурсу контактов в 50 тыс. циклов
• Ударопрочный корпус сохраняет целостность даже при падении с высоты
• Устойчивость к УФ-излучению — не теряет прочность на солнце
• Герметичная конструкция — работает в условиях сырости, песка, грязи
• Лёгкая сборка и демонтаж — защёлкивающий механизм ускоряет работу

Ограничения применения

• Не предназначен для постоянной стационарной проводки — только для временного подключения
• Не рекомендован для работы при температуре ниже –25 °C — материал становится хрупким
• Не следует использовать с оборудованием, потребляющим более 16 А — возможен перегрев и выход из строя
• Не подходит для подключения однофазных устройств без необходимости в трёхфазном питании — будет использована лишь часть контактов

Примеры использования

• Переносной сварочный аппарат на стройке
• Электродвигатель насоса на водоочистной станции
• Освещение на ночном монтаже трубопровода
• Зарядная станция для электрокаров на парковке
• Вентиляторы и компрессоры на сельхозпредприятии во время дождя

Практические советы

• Выбирайте кабель с медными жилами и двойной изоляцией — он лучше выдерживает нагрузку и механические воздействия
• Перед каждым применением проверяйте состояние контактов и уплотнителей — трещины или деформация требуют замены
• Не допускайте намокания вилки при отключенном состоянии — хотя она IP67, длительное пребывание в воде снижает срок службы
• Храните вилку ВП-103 в сухом месте, избегая прямых солнечных лучей — даже устойчивый к УФ пластик со временем стареет
• При подключении всегда соблюдайте порядок: сначала подсоедините кабель к вилке, потом вставьте её в розетку — минимизируете риск искрения
