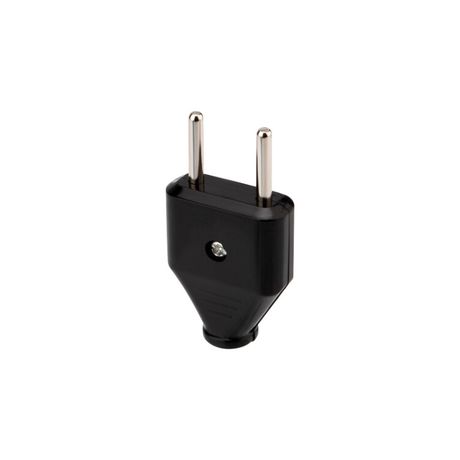

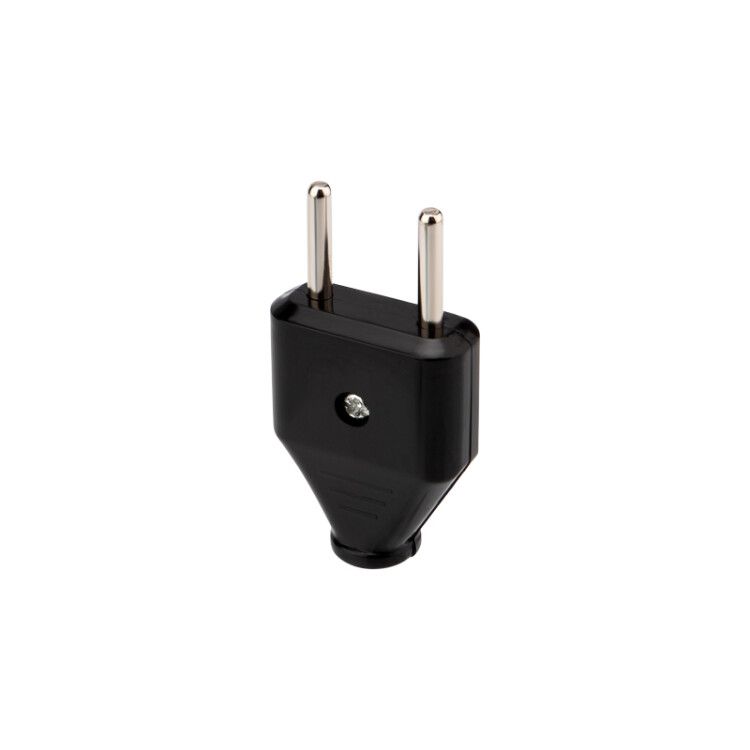

Вилка прямая без з/к 10А плоская черная | 11-8947 REXANT MEET

Вилка прямая без заземления 6А/10А плоская черная от Rexant (арт. 11-8947) - это простое и надежное решение для замены поврежденных вилок на бытовых устройствах, где не требуется защитное заземление. Подходит для внутреннего монтажа в условиях сухих помещений.

Назначение и область применения

Вилка 11-8947 используется для подключения маломощных бытовых приборов к сети 220 В - например, фенов, бритв, ночников, зарядных устройств, светильников и других устройств без металлических корпусов. Применяется при ремонте электрошнуров, когда старая вилка вышла из строя и не подлежит восстановлению. Устройство рассчитано исключительно на использование внутри помещений.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 6 А (максимально допустимый - 10 А при кратковременных нагрузках)
• Количество полюсов: 2 (фаза и ноль)
• Отсутствие заземляющего контакта - не подходит для оборудования с защитным заземлением
• Тип подключения: винтовые зажимы для зачистленного провода
• Оrientация: прямая (провод входит параллельно корпусу)
• Материал корпуса: термостойкий пластик
• Цвет: черный
• Степень защиты IP20 - защита от случайного прикосновения к токоведущим частям, но не от воды и пыли
• Подходящее сечение провода: 0,5–2,5 мм2

Совместимость и монтаж

Вилка совместима с двухжильными гибкими кабелями типа ПВС, ШВВП, КГ и аналогичными. Для установки необходимо:

• Зачистить концы проводов на 8–10 мм;
• Закрепить жилы в винтовых клеммах - фазу (коричневый/черный провод) слева, ноль (синий/серый) справа при взгляде на контактную часть;
• Не перетягивать винты - это повредит медную жилу;
• Убедиться, что провод не задевает движущиеся части корпуса после сборки.

Размеры корпуса позволяют легко поместить вилку в стандартные розетки европейского стандарта (Schuko, CEE 7/16).

Безопасность и стандарты

Вилка соответствует требованиям безопасности для бытовых изделий класса II (двойная изоляция). Отсутствие заземления делает её безопасной только для устройств с двойной изоляцией. Напряжение 220 В и ток до 6 А обеспечивают соответствие нормам для большинства маломощных приборов. Не используйте влажных средах - IP20 не обеспечивает защиту от влаги.

Преимущества

• Прочная конструкция из качественного пластика устойчива к механическим воздействиям
• Прямая форма удобна для компактного расположения шнура возле стен и мебели
• Легко монтировать даже без специнструментов - достаточно отвертки
• Экономичное решение для массовой замены вилок

Ограничения применения

• Не применяйте для мощных приборов (более 1,3 кВт): холодильники, стиральные машины, утюги - требуют заземления и более высокого тока
• Запрещено использовать вне помещений - риск поражения током при попадании влаги
• Не подходит для оборудования с металлическим корпусом, которое требует заземления
• Не рекомендовано применять в местах с высокой запыленностью - IP20 не предохраняет от пыли

Примеры использования

• Замена вилки на настольной лампе с пластиковым корпусом
• Переделка удлинителя для подключения зарядного устройства телефона
• Ремонт шнура электронагревательного прибора (например, тепловентилятора мощностью до 1,2 кВт)
• Подключение принтера, сканера или другого офисного оборудования без заземления

Практические советы

• Выбирайте вилку с учетом сечения провода - слишком тонкий провод (менее 0,5 мм2) может перегреваться; слишком толстый (более 2,5 мм2) не войдет в клемму
• Проверьте плотность соединения - потяните за провод после сборки: он не должен свободно двигаться
• Если вилка часто вынимают из розетки - выбирайте модели с усиленными контактами; эта модель подходит для редкого подключения
• При использовании в многоразовых ремонтных работах - храните несколько экземпляров 11-8947 в мастерской: они универсальны и быстро заменяются
