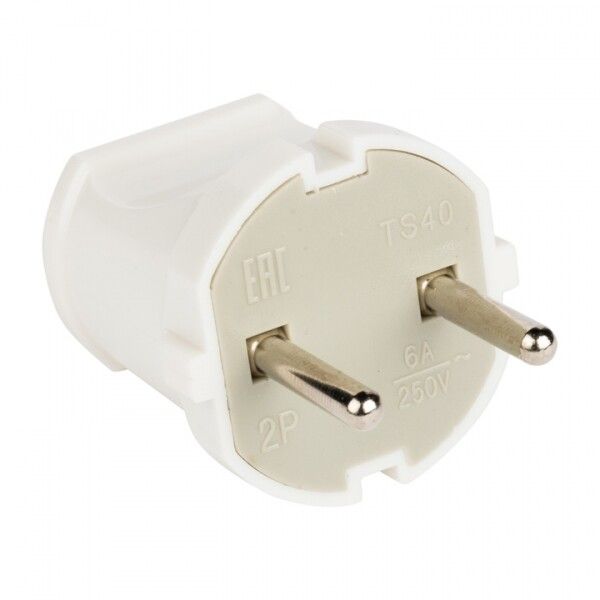

Вилка прямая б/з бел. 6А 250В EKF PROxima | AVP6-10

Вилка прямая без заземления белая 6А 250В от EKF (артикул avp6-10) предназначена для надёжного подключения бытовых и промышленных устройств с однофазным питанием без необходимости заземления. Простая, компактная и совместимая с кабелями до 2,5 мм2, она часто используется в сборке удлинителей и стационарных блоках питания.

Назначение и область применения

Эта вилка применяется там, где требуется подключение оборудования с двуполюсным питанием и отсутствует требование к защите от утечки тока через заземление. Подходит для устройств класса II - маломощных приборов, таких как светильники, зарядные устройства, компьютеры, принтеры, насосы и другая техника без металлического корпуса, требующего заземления.

Часто используется в составе самодельных удлинителей, особенно когда нужна гибкая длина кабеля, либо как элемент встроенных блоков питания с открытым монтажом. Благодаря винтовому зажиму легко интегрируется в любую сборку.

Технические характеристики

• Номинальный ток: 6 А - допустимая нагрузка для большинства бытовых приборов до 1,5 кВт
• Номинальное напряжение: 250 В - соответствует сетевому напряжению в России и странах СНГ
• Количество полюсов: 2 - фаза и ноль, без защитного контакта
• Количество фаз: 1 - для однофазных цепей
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение с медными жилами
• Максимальное сечение кабеля: 2,5 мм2 - позволяет использовать стандартные кабели типа ПВС, ШВВП, ВВГ
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли; подходит только для внутреннего монтажа
• Цвет: белый - сочетается с большинством интерьеров и корпусами
• Материал корпуса: АБС-пластик - не поддерживающий горение, устойчив к механическим воздействиям
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, без экстремальных перепадов температур
• Рабочий температурный диапазон: от +1C до +35C - не рекомендуется использование в холодных необогреваемых помещениях
• Гарантийный срок: 84 месяца - один из самых длительных в своём классе

Совместимость и монтаж

Вилка avp6-10 совместима с любыми кабелями с медными жилами сечением до 2,5 мм2. Для монтажа необходимо:

• Зачистить конец кабеля на 8–10 мм
• Вставить жилы в клеммы (фаза и ноль - полярность важна)
• Затянуть винты до упора, но без усилия - чтобы не повредить латунные контакты
• Не забывать про правильную фиксацию кабеля в зажиме - предотвращает выдергивание

На задней стенке корпуса есть два крепёжных отверстия - можно закрепить вилку на поверхности с помощью саморезов. Это удобно при сборке стационарных блоков питания или удлинителей с открытым монтажом.

Безопасность и стандарты

Вилка соответствует требованиям ГОСТ Р 50571.5.53 и имеет сертификат соответствия. Материал корпуса - самозатухающий АБС-пластик, что снижает риск распространения пламени при перегрузках. Однако, поскольку отсутствует защитный контакт, применение в местах с повышенной опасностью поражения током (ванная комната, бассейн, сырые помещения) запрещено.

Преимущества

• Высокая надёжность винтового зажима - меньше вероятность ослабления контакта со временем
• Удобство монтажа - не требует специнструментов, подходит даже новичкам
• Долгий гарантийный срок - 7 лет - свидетельствует о высоком качестве материалов
• Совместимость с популярными кабелями - не нужно искать специальные провода
• Фиксированный цвет - белый корпус хорошо маскируется в интерьере

Ограничения применения

• Не подходит для устройств с металлическим корпусом - отсутствие заземления создаёт риск поражения током
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях
• Рабочая температура выше +1C - не годится для неотапливаемых помещений зимой
• Максимум 2,5 мм2 - не поддерживает мощные нагревательные приборы (электрокамины, духовые шкафы)
• Не предназначен для частого подключения/отключения - лучше использовать в стационарных системах

Примеры использования

• Сборка удлинителя с кабелем 10 метров для офисного стола
• Подключение светильника с пластиковым корпусом в торговой зоне
• Фиксированная точка питания для принтера или факса в кабинете
• Встраиваемый модуль в распределительном щитке для слаботочных устройств
• Замена старой вилки в домашнем электроинструменте (дрель, шуруповёрт)

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения кабеля - превышение 2,5 мм2 может вызвать перегрев и оплавление контактов
• При использовании в удлинителе - обязательно используйте вилку с такой же конструкцией, как и розетка (например, тоже без заземления)
• Не смешивайте эту вилку с заземляемыми розетками - это нарушает принцип системы TN-C-S и создаёт потенциальный риск
• При установке в блок розеток - соблюдайте шаг между контактами, чтобы не было замыкания
• Проверьте затяжку винтов через месяц после первого включения - возможна усадка проводов
