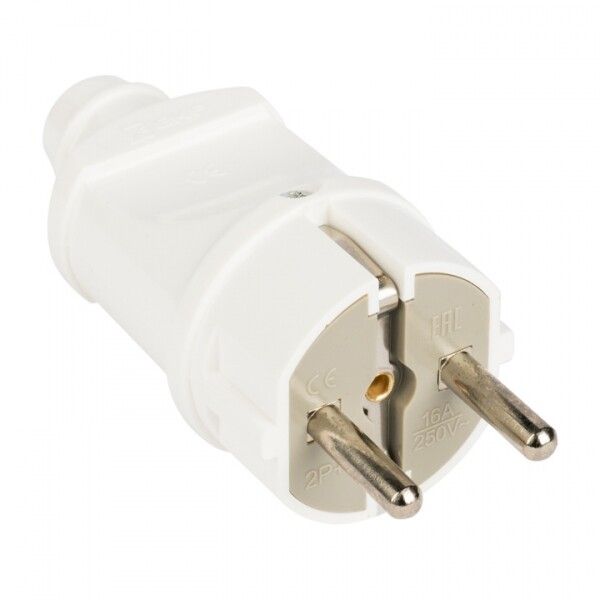

Вилка электрическая PROxima 16А 250В с заземлением, прямая EKF AVP16-10

Вилка прямая с заземлением белая 16А 250В от EKF (артикул avp16-10) предназначена для надёжного подключения бытовых и промышленных устройств через винтовые клеммы. Применяется в составе удлинителей и стационарных блоков розеток, где требуется безопасное заземление и компактная прямолинейная форма.

Назначение и область применения

Эта вилка используется для подключения оборудования к сети 250 В переменного тока с током до 16 А. Подходит для сборки самодельных удлинителей, особенно когда нужна нестандартная длина кабеля. Также её можно устанавливать как входную часть в стационарные блоки розеток с открытой прокладкой проводов. Благодаря заземляющему контакту обеспечивает безопасность при использовании металлических корпусов приборов - например, сварочных аппаратов, насосов, станков.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать устройства мощностью до 3,5 кВт
• Номинальное напряжение: 250 В - совместима с сетью 220–240 В в России и странах СНГ
• Количество полюсов: 2 - фаза и ноль; плюс отдельный заземляющий контакт
• Количество фаз: 1 - однофазное подключение
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение, требует периодической затяжки
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медных жил с изоляцией до этого значения
• Степень защиты: IP20 - защищает от предметов больше 12,5 мм, но не от воды и пыли
• Ориентация: прямолинейная - удобна для прямого выхода кабеля без изгибов
• Цвет: белый - соответствует стандартному цвету электроустановочных изделий
• Материал корпуса: ABS-пластик - не поддерживает горение, устойчив к механическим воздействиям
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, без экстремальных перепадов температур
• Рабочий температурный диапазон: от +1C до +35C - не рекомендуется использовать в неотапливаемых помещениях зимой
• Гарантия: 84 месяца - один из самых длительных сроков среди аналогичных изделий

Совместимость и монтаж

Вилка avp16-10 совместима с любыми кабелями сечением до 2,5 мм2, имеющими трёхжильную расцветку (фаза, ноль, земля). Для монтажа необходимо:

• Зачистить концы жил на 8–10 мм
• Завести каждую жилу в свою клемму: L - фаза, N - ноль, ⏚ - заземление
• Затянуть винты отвёрткой до плотного контакта - не переусердствовать, чтобы не повредить латунные контакты
• Использовать крепёжные отверстия на задней стенке корпуса для фиксации на поверхности (например, щите или рамке)

Не используйте многожильные кабели без опрессовки - они могут ослабнуть после нескольких циклов нагрева-охлаждения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.53 и имеет сертификат соответствия. Корпус изготовлен из самозатухающего АБС-пластика, что снижает риск распространения пламени при перегрузках. Наличие заземляющего контакта гарантирует защиту от поражения током при пробое изоляции. Однако IP20 не допускает использование в сырых местах, на улице или в условиях повышенной запылённости.

Преимущества

• Высокая надёжность винтового соединения - меньше вероятность окисления и перегрева по сравнению с push-in-клеммами
• Фиксация на поверхности через крепёжные отверстия - позволяет собирать модульные системы розеток
• Длительная гарантия (7 лет) - указывает на высокое качество материалов и сборки
• Совместимость с продуктами серии PROxima - легко интегрируется в другие элементы этой линейки

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для кабелей сечением более 2,5 мм2 - возможен перегрев и деформация клемм
• Работает только в диапазоне +1…+35 C - при температуре ниже 0 C пластик становится хрупким, а контакт может потерять надёжность
• Не предназначен для частого подключения/отключения - лучше использовать как стационарный элемент, а не как розетку для ежедневного включения бытовой техники

Примеры использования

• Сборка удлинителя для мастерской с кабелем 3×2,5 мм2 и вилкой avp16-10 на конце
• Подключение питания к станку с металлическим корпусом через стационарный блок розеток
• Монтаж входной вилки в распределительную коробку для временного подключения генератора
• Интеграция в систему освещения с автоматическим выключателем и заземлением

Практические советы

• Перед первым включением обязательно проверьте затяжку всех винтов - даже новые клеммы иногда слегка ослабляются при транспортировке
• Если используете вилку в составе удлинителя, выбирайте кабель с такой же или большей нагрузочной способностью - не менее 16 А
• Не заменяйте винтовые клеммы на быстрозажимные - потеряете надёжность и возможность контроля качества соединения
• При установке в щиток или рамку используйте дополнительные крепления - вилка avp16-10 не рассчитана на вес тяжёлого кабеля без фиксации
• Проверяйте соответствие цвета жил: коричневый - фаза, синий - ноль, жёлто-зелёный - земля
