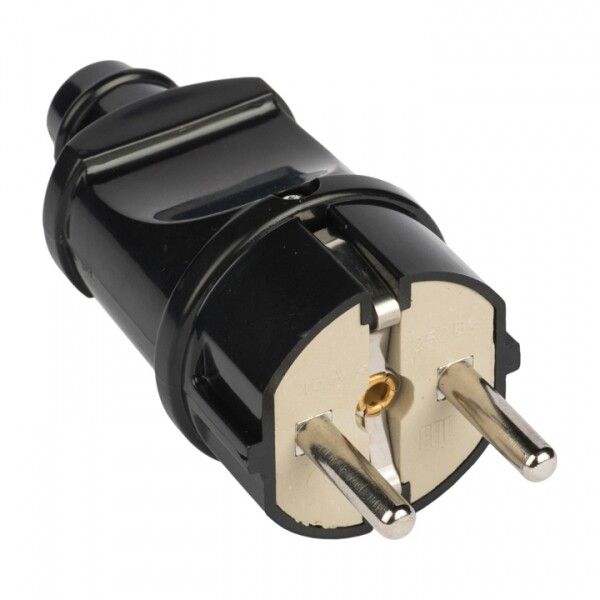

Вилка PROxima 16А 250В IP20 черная с заземляющим контактом EKF AVP16-30

Вилка прямая с заземлением черная 16А 250В от EKF (артикул avp16-30) предназначена для надёжного подключения бытовых и промышленных устройств через винтовые клеммы. Применяется в составе удлинителей и стационарных блоков розеток, где требуется безопасное заземление и компактная прямолинейная форма.

Назначение и область применения

Эта вилка используется для подключения оборудования к сети 250 В переменного тока с током до 16 А. Подходит для сборки самодельных удлинителей, особенно когда нужна нестандартная длина кабеля. Также применяется как входной элемент в стационарных блоках розеток, установленных открытым способом. Наличие заземления делает её безопасной для использования с металлическими корпусами устройств - например, сварочных аппаратов, насосов, станков и компьютеров.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузку мощностью до 3,5 кВт
• Номинальное напряжение: 250 В - совместима с сетью 220–240 В в России и странах СНГ
• Количество полюсов: 2 - фаза и ноль; заземление - отдельный контакт, не считается полюсом
• Количество фаз: 1 - однофазное подключение
• Тип подключения: винтовые клеммы - надёжный и проверенный способ фиксации проводов
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медных жил этого сечения
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Ориентация: прямолинейная - кабель входит прямо, без изгиба, удобно для монтажа в узких местах
• Цвет: чёрный - маскирует загрязнения, соответствует промышленному дизайну
• Материал корпуса: ABS-пластик - не поддерживает горение, устойчив к механическим воздействиям
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, без экстремальных перепадов температур
• Рабочий температурный диапазон: от +1C до +35C - не рекомендуется использовать в холодных необогреваемых помещениях
• Количество постов: 1 - одна вилка на одном корпусе
• Гарантия: 84 месяца - один из самых длительных сроков среди аналогичных изделий

Совместимость и монтаж

Вилка avp16-30 совместима с любыми кабелями с медными жилами сечением до 2,5 мм2. Для монтажа необходимо:

• Зачистить концы проводов на 8–10 мм
• Завести фазу (L) и ноль (N) в соответствующие клеммы - они помечены внутри корпуса
• Подключить заземляющий провод (PE) к центральному контакту - он имеет специальный зажим
• Затянуть винты равномерно, чтобы не повредить латунные контакты
• Использовать крепёжные отверстия на задней стенке для фиксации к поверхности - идеально для установки в распределительных щитках или на стенах

Не используйте многожильные провода без опрессовки - возможен перегрев и ослабление контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.53 и IEC 60320-1. Корпус изготовлен из самозатухающего ABS-пластика, что снижает риск распространения пламени при перегрузке. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не применять во влажных средах.

Преимущества

• Высокая надёжность винтовых клемм - меньше вероятность ослабления контакта со временем
• Наличие заземления - обязательное требование для большинства современных устройств
• Прямолинейная форма - экономит место при монтаже в плотных конструкциях
• Долгая гарантия (7 лет) - подтверждает качество материалов и сборки
• Совместимость с сериями PROxima - легко интегрируется в системы EKF

Ограничения применения

• Не предназначен для работы при температурах ниже +1C - возможна хрупкость пластика
• IP20 не защищает от влаги - нельзя использовать в сырых помещениях, на улице или в цехах с брызгами
• Максимальное сечение кабеля - 2,5 мм2 - не подходит для мощных потребителей выше 3,5 кВт
• Не имеет встроенного выключателя - для управления питанием требуется внешнее решение

Примеры использования

• Сборка удлинителя для переносного электроинструмента (дрель, болгарка)
• Входной модуль в стационарном блоке розеток на стене мастерской
• Подключение питания к станкам с металлическим корпусом (токарный, фрезерный)
• Формирование силового участка в распределительной коробке на производстве

Практические советы

• Перед монтажом всегда проверяйте соответствие цвета жил кабеля: L - коричневый, N - синий, PE - жёлто-зелёный
• Не затягивайте винты слишком сильно - можно сломать пластиковую резьбу
• Если кабель многожильный, обязательно обжмите конец наконечником - так контакт будет долговечнее
• При использовании в составе блока розеток - соблюдайте шаг между постами, чтобы не перегревались соседние элементы
• Проверьте совместимость с вашим кабелем: если сечение больше 2,5 мм2 - выбирайте другую модель
