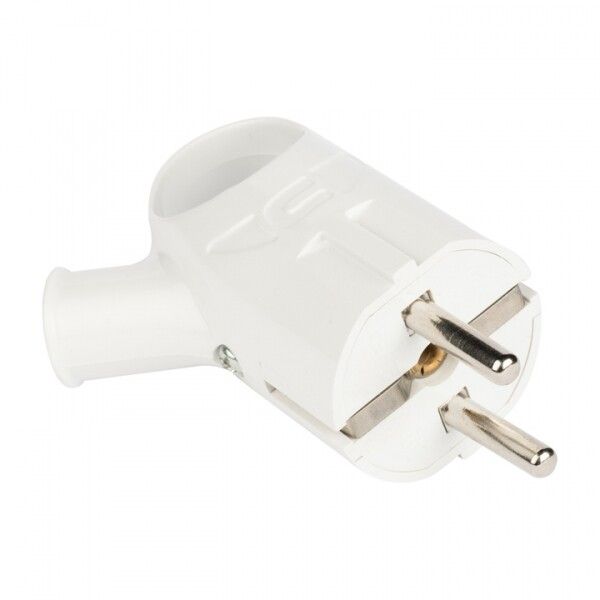

Вилка с кольцом PROxima 16А 250В с заземляющим контактом EKF AVK16-10

Вилка с кольцом с заземлением белая 16А 250В от EKF (артикул avk16-10) предназначена для надёжного подключения бытовых и промышленных устройств через винтовые клеммы, обеспечивая защиту от поражения током за счёт заземляющего контакта. Применяется в составе удлинителей, стационарных блоков питания и других систем, где требуется безопасное и долговечное соединение.

Назначение и область применения

Эта вилка используется для подключения оборудования к сети 250 В переменного тока с максимальным током 16 А. Подходит для сборки самодельных удлинителей, особенно когда нужна нестандартная длина кабеля. Также применяется как входной элемент в стационарных блоках розеток, установленных открытым способом. Благодаря заземлению - идеальна для устройств с металлическими корпусами: электроинструментов, насосов, компрессоров, сварочных аппаратов.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузку до 3,5 кВт при 250 В
• Номинальное напряжение: 250 В - совместима с сетью 220–240 В в России и странах СНГ
• Заземление: есть - контакт заземления подключается отдельно, повышает безопасность
• Количество полюсов: 2 - фаза и ноль; заземление - отдельный контакт, не считается полюсом
• Количество фаз: 1 - для однофазных цепей
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медных жил с изоляцией до 2,5 мм2
• Тип подключения: винтовой зажим - надёжное механическое соединение, требует затяжки отвёрткой
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Цвет: белый - соответствует стандартному цвету бытовой электротехники
• Оrientация подключения: наклонная - упрощает прокладку кабеля под углом, снижает риск перегиба
• Материал корпуса: пластик (АБС) - не поддерживает горение, устойчив к ударным нагрузкам
• Диапазон рабочих температур: от +1 до +35 C - не предназначен для холодных помещений или улицы
• Климатическое исполнение: УХЛ3 - рассчитана на работу в закрытых помещениях с умеренным климатом
• Гарантийный срок: 84 месяца - один из самых длительных в классе аналогичных изделий

Совместимость и монтаж

Вилка совместима с любыми кабелями с медными жилами сечением до 2,5 мм2. Для монтажа:

• Зафиксируйте кабель в наклонном входе - он будет направлен вниз, что предотвращает случайное выдергивание
• Очистите жилы от изоляции на 8–10 мм, вставьте в клеммы фазы и нуля
• Заземляющий проводник (жёлто-зелёный) подсоединяется к отдельному винтовому контакту
• Затяните все винты отвёрткой - проверьте прочность соединения легким потягиванием
• Изделие имеет крепёжные отверстия на задней стенке - можно закрепить на поверхности болтами или саморезами

Не используйте многожильные кабели без опрессовки - возможен перегрев и ослабление контакта.

Безопасность и стандарты

Вилка соответствует требованиям ГОСТ Р 50030.2 и международным нормам безопасности для бытовых вилок. Нагрузочные контакты выполнены из латуни, покрыты никелем - обеспечивают устойчивость к окислению. Корпус изготовлен из самозатухающего АБС-пластика, который не распространяет пламя при перегреве. Отсутствие защиты от брызг (IP20) делает её пригодной только для внутреннего монтажа в сухих помещениях.

Преимущества

• Высокая надёжность винтового соединения - меньше вероятность ослабления контакта со временем
• Наличие заземления - обязательное условие для работы с мощным оборудованием
• Наклонная ориентация - удобнее прокладывать кабель, снижает риск деформации изгиба
• Долгий гарантийный срок - 7 лет - говорит о высоком качестве материалов и сборки
• Совместимость с сериями PROxima - легко заменить или дополнить другими элементами этой же линейки

Ограничения применения

• Не предназначена для наружной установки - IP20 не защищает от влаги и пыли
• Работает только при температуре выше +1 C - не подходит для неотапливаемых помещений зимой
• Подходит только для кабелей до 2,5 мм2 - нельзя использовать с более толстыми проводами (например, 4 мм2)
• Не имеет встроенного выключателя - если нужен контроль питания, потребуется внешний коммутационный элемент
• Не рекомендована для частого подключения/отключения - винтовые клеммы не рассчитаны на ежедневную эксплуатацию как обычные розетки

Примеры использования

• Сборка удлинителя для сварочного аппарата на стройплощадке
• Фиксированный входной модуль в распределительной коробке на производстве
• Подключение конвейера или воздушного компрессора в цеху с постоянной нагрузкой
• Замена старой вилки в бытовом электроинструменте после выхода из строя заводского соединения

Практические советы

• Перед первым включением обязательно проверьте плотность затяжки всех винтов - даже слабое усилие может вызвать нагрев
• При использовании в составе удлинителя - не забудьте про заземляющую перемычку между вилкой и розетками
• Не допускайте перегрузки - 16 А = максимум 3,5 кВт. Для мощных устройств (более 2,5 кВт) лучше использовать розетки с термозащитой
• При монтаже в щитке - оставьте запас кабеля 15–20 см, чтобы избежать натяжения при обслуживании
• Если вилка используется в условиях повышенной вибрации - дополнительно зафиксируйте кабель хомутом рядом с корпусом
