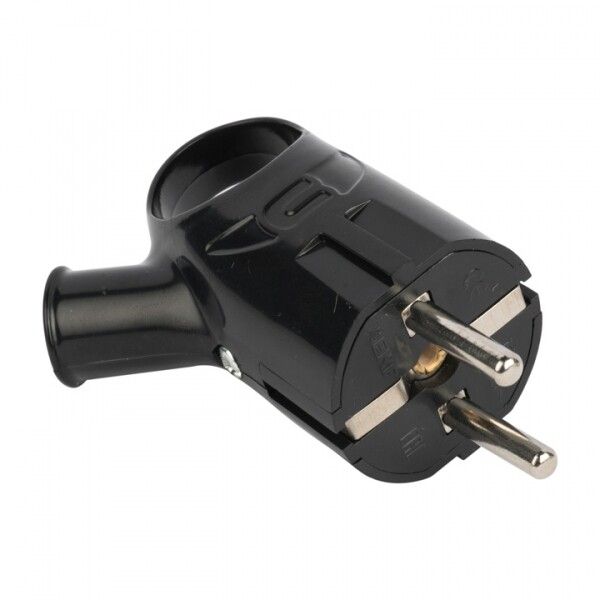

Евровилка с ушком черная 16А - AVK16-30 EKF

Вилка с кольцом с заземлением черная 16А 250В от EKF (артикул avk16-30) предназначена для надёжного подключения оборудования через винтовые клеммы, обеспечивая защитное заземление. Подходит для сборки удлинителей и стационарных блоков питания в условиях умеренного климата.

Назначение и область применения

Эта вилка используется для подключения бытовых и профессиональных устройств с заземлением, когда требуется жесткая фиксация кабеля через винтовые клеммы. Применяется в сборке самодельных удлинителей, переносных блоков питания, а также в качестве входного элемента в стационарных распределительных коробках. Особенно актуальна там, где важна безопасность - например, на производстве, в мастерских, на объектах с постоянными нагрузками.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать устройства мощностью до 3,5 кВт при 220 В
• Номинальное напряжение: 250 В - совместима с сетями 220–240 В
• Количество полюсов: 2 (фаза + ноль) + заземление - трёхпроводная система
• Количество фаз: 1 - для однофазных цепей
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медных проводов классической толщины
• Степень защиты: IP20 - защищает от прикосновений пальцев, но не от воды и пыли
• Цвет: чёрный - маскирует загрязнения, подходит для промышленной среды
• Оrientация подключения: наклонная - удобна для компактной укладки кабеля
• Материал корпуса: термопласт - устойчив к механическим воздействиям, не поддерживает горение
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, без экстремальных перепадов температур
• Рабочий температурный диапазон: от +1C до +35C - не рекомендуется использовать в холодных или неотапливаемых местах
• Гарантия: 84 месяца - один из самых длительных сроков в категории
• Способ подключения: винтовые клеммы - требует периодического контроля затяжки

Совместимость и монтаж

Вилка avk16-30 совместима с любыми кабелями сечением до 2,5 мм2, имеющими изоляцию, подходящую для винтового зажима. Для монтажа:

• Обрежьте внешнюю изоляцию кабеля на 15–20 мм
• Очистите жилы от окисления, зачистите до металлического блеска
• Подсоедините фазу и ноль к соответствующим клеммам, заземление - к центральному контакту
• Затяните винты равномерно, чтобы не повредить жилы
• Избегайте перегибов кабеля у входа - используйте кабельную муфту, если есть возможность

Крепится к поверхности через два отверстия на задней стенке корпуса - подходит для установки в щитки, коробки или на панели.

Безопасность и стандарты

Вилка соответствует требованиям ГОСТ Р 50030.2 и имеет сертификат соответствия. Наличие заземляющего контакта снижает риск поражения током при пробое изоляции. Материал корпуса не поддерживает горение - повышает пожарную безопасность. Однако IP20 не допускает использование во влажных помещениях, на улице или в местах с высокой запылённостью.

Преимущества

• Надёжное винтовое соединение - меньше вероятность ослабления контакта со временем
• Высокая долговечность - гарантия 7 лет свидетельствует о качественной сборке
• Удобная наклонная ориентация - экономит место при плотном расположении проводов
• Совместимость с продуктами серии PROxima - легко интегрируется в систему EKF
• Чёрный цвет - устойчив к потертостям, хорошо сочетается с промышленным оборудованием

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях - IP20 не обеспечивает защиту от воды
• Не подходит для кабелей сечением более 2,5 мм2 - возможен перегрев и оплавление клемм
• Работает только в диапазоне +1…+35 C - при температуре ниже +1C материал становится хрупким
• Требует регулярного осмотра винтовых клемм - особенно при частых включениях/выключениях
• Не предназначен для автоматических коммутационных цепей - только ручное подключение

Примеры использования

• Сборка удлинителя с гибким кабелем для сварочного аппарата
• Входной модуль в стационарной распределительной коробке на производственном участке
• Подключение конвейера, насоса или компрессора с заземлением
• Фиксированный разъём в ящике инструментов на стройплощадке

Практические советы

• Перед первым включением проверьте затяжку всех винтов - даже новые клеммы иногда слегка ослабляются при транспортировке
• Для кабелей с многожильными жилами используйте наконечники типа “кольцо” - они предотвращают выпадение проводков
• Если планируете использовать вилку в составе удлинителя, выбирайте кабель с аналогичным сечением - не менее 2,5 мм2
• Не закрывайте вилку герметичными кожухами - она не предназначена для работы в замкнутом пространстве без вентиляции
• При использовании в промышленной среде рекомендуется ежегодный осмотр состояния контактов
