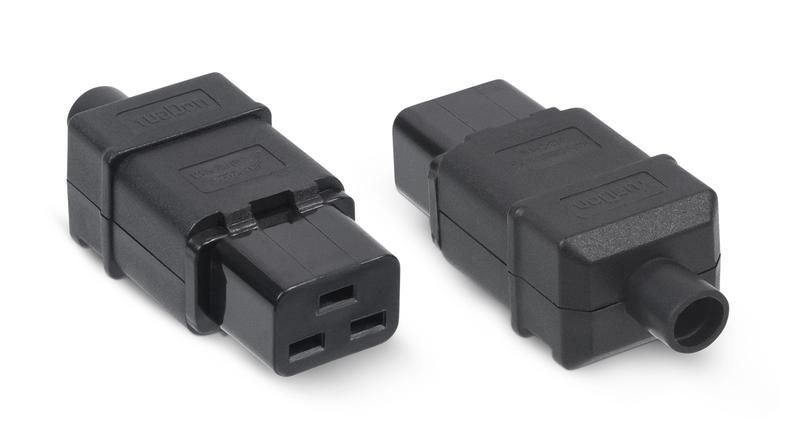

Вилка разборная С 19 IEC-320-C19 разъем IEC Cabeus 9648c

Вилка С19 разборная 16А 250V черная от бренда Cabeus (артикулы 9648c, iec-320-c19) предназначена для надёжного подключения мощного оборудования к сети через кабель с гнездом С20. Конструкция обеспечивает безопасное соединение с заземлением и возможность многократной переборки без потери качества.

Назначение и область применения

Вилка С19 разборная 16А 250V черная используется для подключения устройств с высокой потребляемой мощностью - серверов, ИБП, мощных компьютеров, медицинского и промышленного оборудования, где требуется стационарное питание через кабель. Она соединяется с соответствующим гнездом С20 на оборудовании. Применяется там, где важна надёжность, долговечность и возможность замены разъёма без замены всего кабеля.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Количество контактов: 3 - фаза (L), ноль (N), заземление (PE)
• Тип крепления проводов: винтовые зажимы
• Фиксация кабеля: прижимная муфта для герметичного удержания оболочки
• Материал изолятора: РВТ с усиленным стекловолокном, класс горючести UL-94V-0
• Цвет: чёрный
• Стандарт: IEC 60320-1

Совместимость и монтаж

Вилка С19 разборная 16А 250V черная совместима только с гнёздами типа С20. Для монтажа необходимо:

• Зачистить жилы кабеля до 6–8 мм (не более!) - слишком длинные оголённые участки повредят контакт;
• Убедиться, что диаметр кабеля соответствует внутреннему проходу вилки - оптимальный диапазон 6–10 мм;
• Закрутить винты равномерно, чтобы не деформировать контактные площадки;
• Плотно затянуть прижимную муфту - это предотвращает выдергивание кабеля и защищает от механических нагрузок.

Корпус разборный - после сборки можно демонтировать и снова собирать без потери прочности соединений. Это особенно удобно при ремонте или переоборудовании.

Безопасность и стандарты

Вилка С19 разборная 16А 250V черная соответствует международному стандарту IEC 60320-1. Материал изолятора сертифицирован по UL-94V-0 - самозатухающий, не распространяет пламя. Наличие третьего контакта (заземление) гарантирует защиту от поражения током при пробое изоляции внутри оборудования.

Преимущества

• Разборная конструкция - позволяет менять разъём без замены всего кабеля, снижает стоимость обслуживания.
• Надёжная фиксация кабеля - исключает случайное выпадение и перегиб жил.
• Высокая термостойкость материала - работает даже при длительной нагрузке на пределе 16 А.
• Чёткая цветовая и форма-идентификация - легко отличается от других типов разъёмов (например, С13).

Ограничения применения

• Не применяется в цепях переменного тока выше 250 В - риск пробоя изоляции.
• Не рассчитана на частые подключения/отключения вручную - предназначена для стационарного использования.
• Не подходит для кабелей с диаметром менее 6 мм - не будет плотной фиксации, возможен люфт.
• Не использовать во взрывоопасных средах - отсутствует взрывозащита.

Примеры использования

• Подключение серверов в дата-центре к ИБП через удлинители с разъёмом С20.
• Электропитание мощных лазерных принтеров и 3D-принтеров.
• Подсоединение промышленных контроллеров и ЧПУ-станков к распределительному щиту.
• Использование в медицинских устройствах, требующих заземления и высокой надёжности питания.

Практические советы

• Перед первым монтажом проверьте соответствие диаметра кабеля - используйте штангенциркуль.
• Не перетягивайте винты - это может треснуть пластик или сломать контактную планку.
• При использовании в условиях повышенной влажности - дополнительно герметизируйте место входа кабеля силиконовым составом.
• При замене старого разъёма - сохраните оригинальную последовательность подключения L-N-PE; пометьте провода перед разборкой.
• Вилка С19 разборная 16А 250V черная от Cabeus - один из немногих вариантов, где доступна полноценная сервисная разборка. Убедитесь, что все детали собраны правильно - отсутствие одной пружины или шайбы снижает надёжность.
