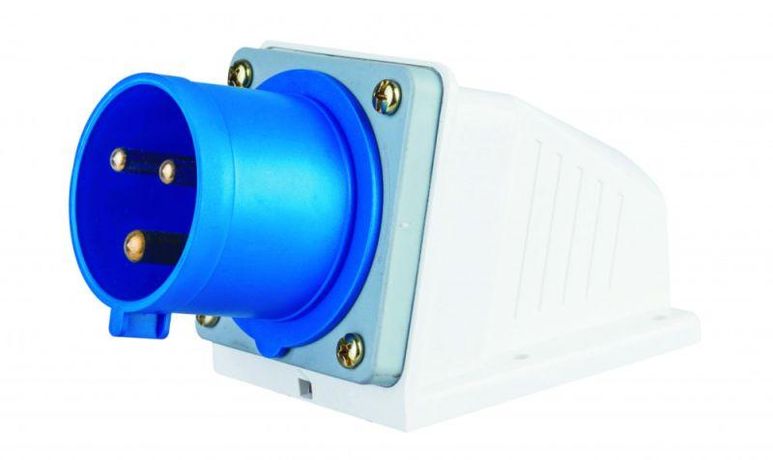

Вилка стационарная 2Р+РЕ 32А 380В IP44 ВС-103 DEKraft 26160DEK APC

Вилка стационарная 2P+PE 32A IP44 ВС-103 от DEKraft - надёжный силовой разъём для постоянной установки в условиях повышенной влажности и запылённости. Артикул 26160dek соответствует серийному решению ВС-103, предназначенным для промышленного и внешнего использования.

Назначение и область применения

Вилка стационарная 2P+PE 32A IP44 ВС-103 используется для подключения мобильного оборудования к стационарной сети через штепсельную пару. Применяется там, где требуется безопасное и долговечное соединение: на стройплощадках, в цехах, на складах, в аэропортах, портах, на станциях зарядки электромобилей и сельхозобъектах. Подходит для временных и постоянных систем электроснабжения, особенно когда есть риск попадания воды или пыли.

Технические характеристики

• Тип: силовая вилка стандарта CEE 523 (2P+PE)
• Номинальный ток: 32 А
• Номинальное напряжение: 200–250 В переменного тока
• Количество полюсов: 3 (два фазных + заземление)
• Оrientация заземляющего контакта: 6 часов (горизонтально)
• Степень защиты: IP44 - защищена от брызг воды со всех сторон и от твердых предметов более 1 мм
• Тип монтажа: поверхностный (крепится на стену или панель)
• Подключение: винтовые клеммы
• Угол подключения кабеля: наклонный - снижает нагрузку на жилы при изгибе
• Материал корпуса: термостойкий полиамид (самозатухающий)
• Гарантия: 3 года

Совместимость и монтаж

Вилка 2P+PE 32A IP44 ВС-103 совместима с розетками того же типа - CEE 523, 32А, 2P+PE. Для правильного монтажа:

• Фиксируйте вилку на плоской поверхности с помощью болтов или крепёжных отверстий в корпусе
• Используйте кабели с сечением до 10 мм2 - сальник обеспечивает герметичность для диаметров от 8 до 14 мм
• Затягивайте винты клемм равномерно, чтобы избежать перегрева и окисления контактов
• Не используйте с розетками других типов (например, CEE 416 или IEC 60309) - возможна некорректная работа или повреждение

Безопасность и стандарты

Вилка ВС-103 соответствует требованиям международного стандарта IEC 60309-2 для промышленных разъёмов. Корпус выполнен из самозатухающего полиамида, который не поддерживает горение. Контакты и пружины хромированы - устойчивы к коррозии даже в агрессивной среде. Конструкция рассчитана на 50 000 циклов подключения/отключения.

Преимущества

• Сальник в кабельном вводе позволяет использовать кабели разного диаметра без дополнительных уплотнений
• Наклонный угол входа кабеля снижает риск перелома жил при частых перемещениях
• Защелкивающийся механизм обеспечивает плотное и надёжное соединение с розеткой - исключает случайное отсоединение
• Высокая механическая прочность корпуса - выдерживает удары и вибрацию на производстве
• Устойчивость к УФ-излучению - не желтеет и не трескается на открытых участках

Ограничения применения

• Не предназначена для погружения в воду - IP44 не гарантирует защиту от струй или затопления
• Не рекомендуется для использования в средах с высокой концентрацией масел, растворителей или агрессивных химикатов - материал корпуса не устойчив ко всем видам органических веществ
• Номинальный ток 32 А - нельзя подключать оборудование с потребляемой мощностью выше 7,4 кВт при 230 В
• Не совместима с бытовыми разъёмами (IEC 60320) - требует точного соответствия розетки

Примеры использования

• Подключение сварочных аппаратов на стройке
• Электропитание насосов и компрессоров на складе
• Зарядные станции для электрокаров в парковках
• Переносные осветительные системы на морском причале
• Оборудование для мойки автотранспорта в гаражах

Практические советы

• Перед монтажом проверьте соответствие кабеля: сечение не менее 4 мм2, максимум 10 мм2 - иначе возможен перегрев
• При использовании в сырых местах регулярно осматривайте сальник - он может износиться и потерять герметичность
• Не закручивайте винты слишком сильно - можно повредить медные контактные пластины
• Для длительной работы в холоде (ниже –20C) убедитесь, что кабель имеет эластичную изоляцию - пластик корпуса сохраняет прочность, но жила может стать хрупкой
• Все вилки серии ВС-103 от DEKraft имеют одинаковые габариты - заменить одну на другую легко без переделки монтажа
