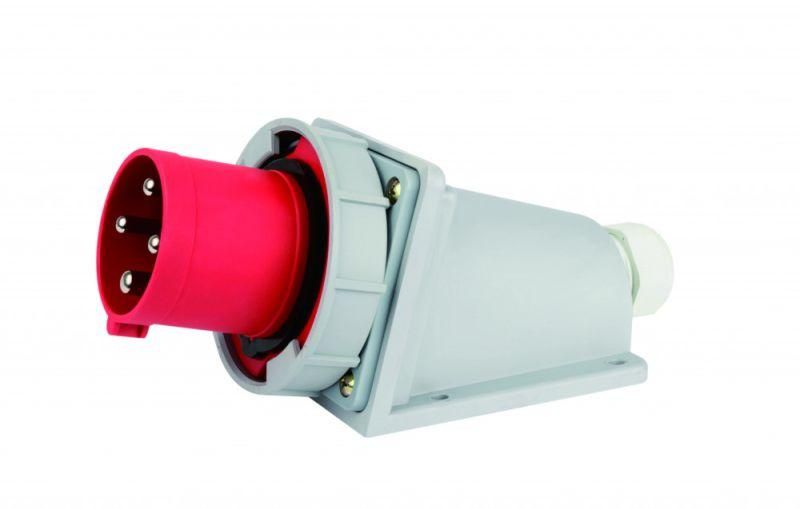

Вилка стационарная 3Р+РЕ 32А 380В IP67 ВС-103 DEKraft 26168DEK APC

Вилка стационарная 3P+PE 32A 380V IP67 ВС-103 от DEKraft — надёжный соединитель для мощного оборудования в условиях повышенной запылённости и влажности. Артикул 26168dek соответствует серийному решению ВС-103, предназначенным для временного и постоянного подключения трёхфазных нагрузок до 32 А.

Назначение и область применения

Вилка стационарная 3P+PE 32A 380V IP67 ВС-103 используется для подключения трёхфазного оборудования с заземлением. Подходит для временных и переносных систем электроснабжения там, где требуется высокая защищённость от внешних воздействий. Применяется на стройплощадках, заводах, в портах, аэропортах, на станциях зарядки электромобилей, в сельском хозяйстве и других местах с жёсткими условиями эксплуатации.

Технические характеристики

• Номинальный ток: 32 А — позволяет подключать оборудование мощностью до ~22 кВт при 380 В
• Напряжение: 400 В (рабочий диапазон 380–415 В AC) — совместима с европейской трёхфазной сетью
• Количество полюсов: 4 (3 фазы + PE) — обеспечивает полноценное подключение с защитным заземлением
• Степень защиты: IP67 — полностью герметична от пыли; выдерживает кратковременное погружение в воду до 1 метра на 30 минут
• Тип подключения: винтовые клеммы — надёжное и проверенное соединение проводов, допускает многократную переборку
• Положение заземляющего контакта: 6 часов — соответствие стандарту CEE 524W, гарантирует правильную ориентацию при подключении
• Материал корпуса: полиамид (огнестойкий пластик) — устойчив к механическим повреждениям, УФ-излучению и температурным колебаниям
• Тип монтажа: на поверхность — крепится болтами к стене, щиту или раме
• Угол подключения: наклонный — снижает риск перегиба шнура, упрощает прокладку кабеля
• Ресурс контактов: до 50 000 циклов подключения/отключения — долговечность даже при частом использовании

Совместимость и монтаж

Вилка стационарная 3P+PE 32A 380V IP67 ВС-103 совместима с розетками того же типа — CEE 524W, серии ВС-103. Для монтажа используйте два болта через отверстия в корпусе. Обязательно соблюдайте посадочные размеры: диаметр отверстий под крепление — 6 мм, расстояние между ними — 50 мм. Кабельный ввод рассчитан на сечение жил до 10 мм². Перед установкой убедитесь, что кабель имеет достаточную гибкость и термостойкую изоляцию (например, H07RN-F).

Безопасность и стандарты

Вилка ВС-103 соответствует требованиям IEC 60309-2 и EN 60309-2. Конструкция исключает случайное отсоединение благодаря защелкивающемуся механизму. Корпус выполнен из самозатухающего полиамида, не поддерживающего горение. Герметизация достигается за счёт резинового уплотнительного кольца и плотного защелкивания с розеткой.

Преимущества

• Высокая прочность корпуса — выдерживает удары, вибрации и перепады температур
• Защита IP67 — работает в сырых, пыльных и открытых помещениях без потери функциональности
• Наклонный угол входа кабеля — предотвращает перегибы и продлевает срок службы шнура
• Застёжка с фиксацией — исключает самопроизвольное отключение при работе оборудования
• Совместимость с широким спектром розеток ВС-103 — легко заменить или дополнить систему

Ограничения применения

• Не предназначена для постоянного подключения к сети без возможности отключения — требует наличия рубильника или автоматического выключателя перед ней
• Не рекомендуется использовать в средах с химически активными парами (кислоты, растворители) — материал корпуса не устойчив к агрессивным веществам
• Не следует применять при температурах ниже -25°C и выше +60°C — возможна потеря эластичности уплотнителей
• Не подходит для подключения однофазных устройств — только трёхфазные системы с заземлением

Примеры использования

• Подключение сварочных аппаратов на стройке
• Электропитание насосов и компрессоров на морском причале
• Зарядные станции для электрокаров в автопарке
• Переносные осветительные установки на аэродроме
• Оборудование для мойки и очистки в пищевой промышленности

Практические советы

• При монтаже всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Затягивайте винты клемм равномерно — переусердствовать нельзя, чтобы не повредить медные контакты
• Используйте кабели с бронированной или усиленной изоляцией — особенно при прокладке по полу или в зоне движения техники
• Проверяйте целостность уплотнительного кольца перед каждым подключением — повреждённое кольцо снижает класс защиты
• Для обслуживания — регулярно протирайте контакты сухой ветошью, не применяйте масла и смазки
• Артикул 26168dek — это именно вилка. Не путайте с аналогичной розеткой ВС-103, которая имеет другой номер и форму контактной части
