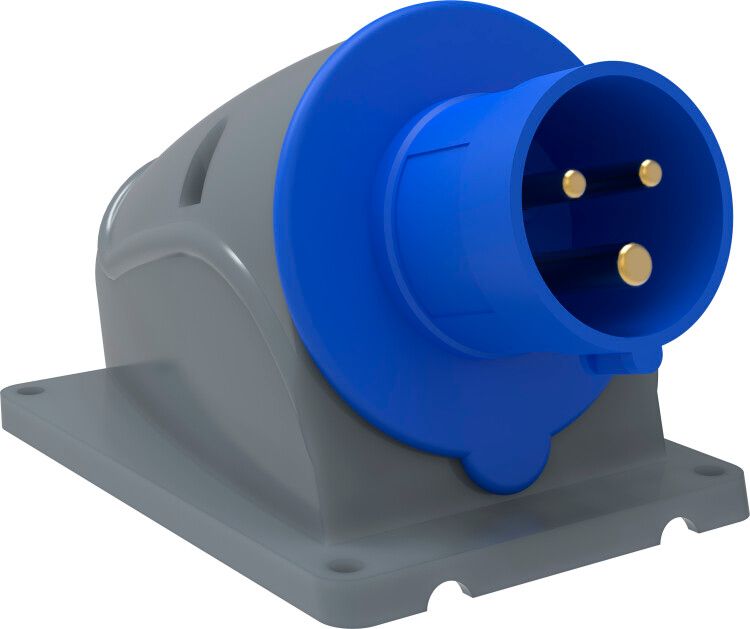

Вилка стационарная ССИ-513 MAGNUM 16А 2P+PE IP44 IEK PSN51-016-3

Вилка стационарная ССИ-513 16А 2Р+РЕ 220В-250В 6ч IP44 от бренда IEK - это надёжный силовой разъём серии MAGNUM, предназначенный для постоянного подключения промышленного и строительного оборудования. Артикул psn51-016-3 соответствует стандарту CEE и обеспечивает устойчивое соединение даже в условиях повышенной влажности и запылённости.

Назначение и область применения

Вилка ССИ-513 используется для подключения стационарного оборудования, требующего надёжного и защищённого электрического соединения. Подходит для работы с электроинструментом, сварочными аппаратами, насосами, компрессорами, конвейерами и другими устройствами мощностью до 3,5 кВт. Часто применяется на стройплощадках, в цехах, на турбазах, в бытовках и на объектах временного размещения. Благодаря защите IP44, её можно использовать в помещениях с повышенной влажностью или на открытых площадках при условии защиты от прямого попадания воды.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 220–250 В
• Номинальное напряжение: 220–250 В - совместима с однофазной сетью
• Количество полюсов: 3 (2 фазы + заземление) - соответствие стандарту CEE 2P+E
• Степень защиты: IP44 - защита от частиц крупнее 1 мм и брызг воды со всех направлений
• Положение заземляющего контакта: 6 часов - ориентация штырей соответствует стандартному расположению для удобства подключения
• Тип контактов: винтовые - обеспечивают прочное и долговечное соединение с проводами
• Диапазон сечений кабеля: 1,0–2,5 мм2 - подходит для медных жил стандартного сечения
• Кабельный ввод: уплотнительная гайка - позволяет герметично закрепить кабель и предотвратить вытягивание
• Ориентация подключения: наклонная - снижает риск перегиба кабеля при установке
• Материал корпуса: пластик - устойчив к ударным нагрузкам и химическим воздействиям
• Цвет: синий - стандартный цвет для силовых разъёмов, легко отличается от осветительных
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию при соблюдении режимов
• Частота: 50/60 Гц - работает в любой сети переменного тока

Совместимость и монтаж

Вилка ССИ-513 совместима с розетками стандарта CEE 16A 2P+E, включая модели серии MAGNUM от IEK. Для монтажа требуется подготовить кабель с сечением 1,0–2,5 мм2. Уплотнительная гайка плотно фиксирует оболочку кабеля - перед сборкой проверьте, что она правильно затянута, чтобы избежать проскальзывания. Наклонная форма входа кабеля уменьшает механическое напряжение на контактных зажимах. Винтовые клеммы затягиваются отверткой; рекомендуется контролировать усилие - переизбыток может повредить жилу, недостаток - вызвать нагрев.

Безопасность и стандарты

Вилка ССИ-513 соответствует требованиям ГОСТ IEC 60309-2 и международному стандарту CEE 16A. Наличие заземления (РЕ) обеспечивает защиту от поражения током при пробое изоляции. Класс защиты IP44 исключает попадание пыли и брызг внутрь корпуса, что особенно важно в условиях строительных площадок. Продукт сертифицирован и произведён на заводе IEK в России, что гарантирует контроль качества на каждом этапе.

Преимущества

• Высокая механическая прочность корпуса - выдерживает случайные удары и давление
• Надёжная фиксация кабеля через уплотнительную гайку - предотвращает отрыв провода
• Удобная наклонная ориентация - минимизирует перегиб кабеля и продлевает срок службы
• Яркий синий цвет - визуально отличает силовое оборудование от осветительного
• Долгий срок службы - 15 лет при правильном использовании

Ограничения применения

• Не предназначен для подключения к трёхфазным сетям - имеет только два рабочих полюса
• Не следует использовать в условиях постоянного погружения в воду - IP44 не обеспечивает защиту от потока жидкости
• Не допускается использование с кабелями сечением менее 1,0 мм2 или более 2,5 мм2 - возможен перегрев или плохая фиксация
• Не рекомендуется для частого подключения/отключения - оптимальна для стационарного монтажа

Примеры использования

• Подключение сварочного аппарата на стройке
• Электропитание воздушного компрессора в цеху
• Снабжение электроинструмента (дрели, болгарки) на временной базе
• Обеспечение питания насосов в бытовках на объектах МКД
• Работа с конвейерами на линиях сборки

Практические советы

• Перед первым подключением проверьте, что все винтовые клеммы затянуты равномерно - слабый контакт вызывает нагрев
• Используйте кабель с двойной изоляцией и жилами из меди - алюминий не рекомендуется
• При монтаже в местах с высокой влажностью дополнительно используйте термоусадочные трубки на выходе кабеля
• Не забывайте периодически проверять состояние уплотнительной гайки - при ослаблении она теряет герметичность
• Для замены или обслуживания всегда отключайте питание - даже при отключенном оборудовании вилка остаётся под напряжением
