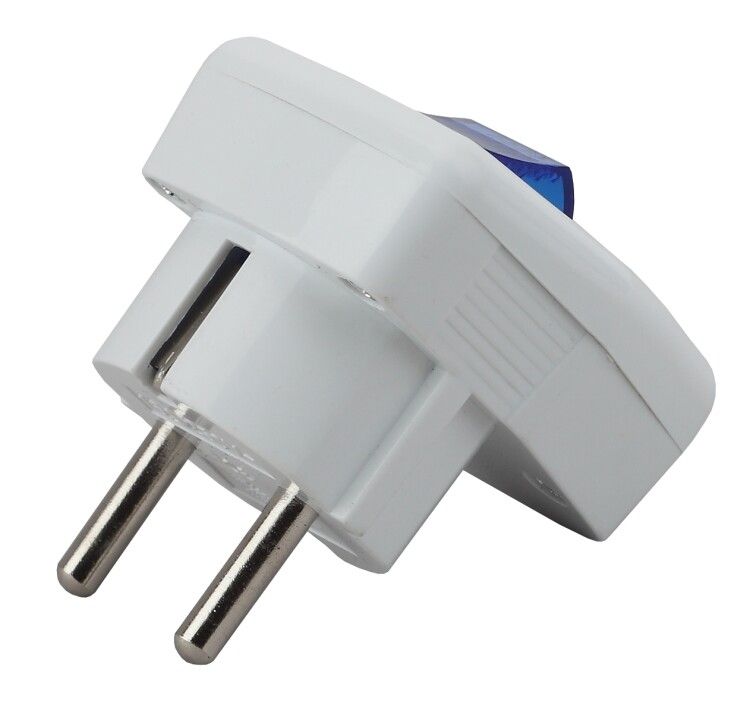

Вилка с/з с выключателем 16A белая Vx5-W (24/384/3072) - Б0039675 ЭРА

Вилка с защитным контактом с выключателем 16А белая Vx5-W от ЭРА предназначена для безопасного подключения бытовых и профессиональных устройств с заземлением. Компактная конструкция с интегрированным выключателем позволяет удобно управлять питанием оборудования без необходимости отключать шнур из розетки.

Назначение и область применения

Вилка с защитным контактом с выключателем 16А белая Vx5-W используется для подключения электроприборов мощностью до 3500 Вт через кабель сечением до 3×1,5 мм2. Подходит для стационарной установки на оборудовании, где требуется частое включение/выключение - например, на станках, осветительных приборах, нагревательных устройствах, компрессорах и других устройствах с жесткими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 16 А
• Напряжение: до 250 В (максимальная мощность - 3500 Вт)
• Количество полюсов: 3 (фаза, нуль, заземление)
• Наличие выключателя: да, однопостовой - управляет цепью фазы
• Материал корпуса: ABS-пластик - прочный, термостойкий, не поддерживающий горение
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов, но не от воды и пыли
• Цвет: белый
• Оrientация подключения: прямоугольная - совместима со стандартными европейскими розетками типа F (Schuko) и CEE 7/4
• Рекомендованное сечение кабеля: до 3×1,5 мм2

Совместимость и монтаж

Вилка с защитным контактом с выключателем 16А белая Vx5-W рассчитана на монтаж с использованием кабелей с тремя жилами: L (фаза), N (ноль), PE (заземление). Кабель необходимо зачищать и закреплять в клеммах согласно маркировке внутри корпуса. Для надежного соединения используйте кабели с гибкостью класса 5 (например, ПВС, ШВВП). Установка выполняется с помощью винтового зажима - не требует специальных инструментов, кроме отвертки. Обязательно проверьте соответствие посадочного отверстия под кабель - внутренний диаметр входа соответствует стандартному для 3×1,5 мм2.

Безопасность и стандарты

Вилка с защитным контактом с выключателем 16А белая Vx5-W соответствует требованиям ГОСТ Р 50572 и международным нормам для штепсельных соединений. Наличие заземляющего контакта обеспечивает защиту от поражения током при пробое изоляции. Выключатель размыкает только фазный провод - что является стандартной практикой для бытовых устройств. Материал корпуса - самозатухающий ABS, не распространяет пламя.

Преимущества

• Интегрированный выключатель снижает риск случайного включения и упрощает обслуживание оборудования
• ABS-пластик устойчив к механическим повреждениям и перепадам температур
• Четкая цветовая маркировка и форма обеспечивают легкую идентификацию
• Удобная прямоугольная ориентация улучшает контакт с розетками и предотвращает перекос
• Поддерживает работу с кабелями 3×1,5 мм2 - оптимально для большинства бытовых приборов

Ограничения применения

• Не предназначен для использования во влажных помещениях - степень защиты IP20 исключает контакт с водой и пылью
• Не рекомендуется для подключения нагрузок выше 16 А (более 3500 Вт) - возможен перегрев и выход из строя
• Запрещено использовать с кабелями меньшим сечением (менее 1,5 мм2) - недостаточная теплопроводность
• Не подходит для промышленных сред с высокой запыленностью или агрессивными химическими веществами
• Выключатель не предназначен для частого коммутирования свыше 10 000 циклов - не заменяет автоматический выключатель

Примеры использования

• Подключение сварочных аппаратов домашнего уровня
• Фиксированное подключение воздушных насосов, компрессоров, станков с ЧПУ
• Управление мощными светильниками в мастерских и цехах
• Подключение обогревателей, сушилок, кофе-машин в условиях постоянного контроля питания

Практические советы

• Перед монтажом всегда отключите питание - даже при наличии выключателя
• Проверяйте плотность затяжки клемм - слабый контакт вызывает нагрев
• Не используйте адаптеры или тройники - вилка Vx5-W уже имеет заземление и выключатель
• При замене старой вилки сохраняйте правильную расцветку жил: коричневый - фаза, синий - ноль, желто-зеленый - земля
• Для длительной работы при близком к максимуму току (15–16 А) обеспечьте хорошую вентиляцию вокруг вилки
