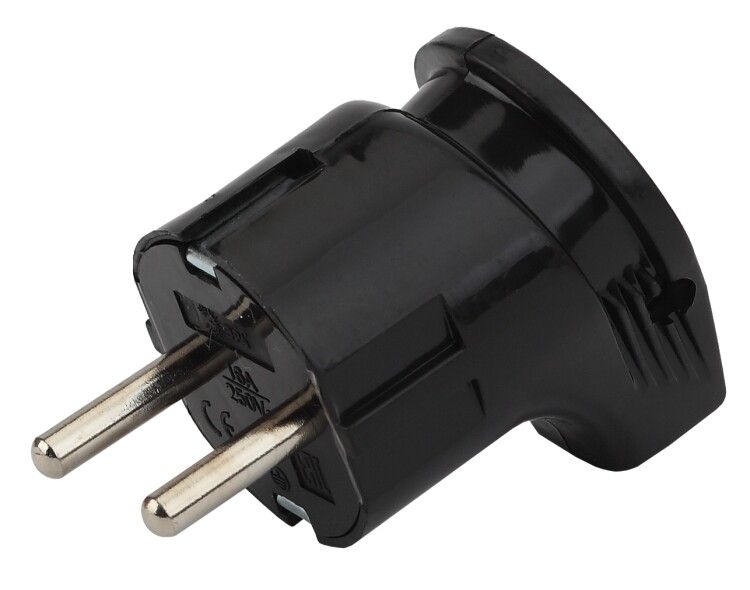

Вилка с/з угловая 16A черная Vx3-B (24/480/3840) - Б0039679 ЭРА

Вилка с защитным контактом угловая 16А черная Vx3-B (24/480/3840) от бренда ЭРА предназначена для надёжного подключения бытовых и профессиональных устройств с заземлением. Подходит для постоянной эксплуатации в помещениях с нормальной влажностью, где требуется безопасное соединение с сетью 220–240 В.

Назначение и область применения

Вилка Vx3-B используется для подключения электрооборудования, требующего заземления: компьютеров, принтеров, сварочных аппаратов, малой техники на рабочих местах. Угловая форма позволяет удобно размещать её в плотных зонах - например, за мебелью, в щитках или у стен. Применяется там, где важна компактность и исключение случайного выдергивания шнура.

Технические характеристики

• Номинальный ток: 16 А - поддерживает нагрузку до 3500 Вт при напряжении 220 В
• Количество полюсов: 3 - фаза, ноль, заземление
• Ориентация: угловая - снижает нагрузку на кабель и экономит место
• Материал корпуса: ABS-пластик - прочный, устойчивый к ударным нагрузкам
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли
• Цвет: чёрный - маскирует загрязнения, подходит для промышленных интерьеров
• Рекомендованная площадь сечения кабеля: до 3×1,5 мм2

Совместимость и монтаж

Вилка Vx3-B совместима с розетками стандарта Schuko (CEE 7/4) и аналогичными европейскими типами. Для установки необходимо:

• Зачистить жилы кабеля на 8–10 мм
• Подключить фазу (коричневый провод) к контакту L, ноль (синий) - к N, заземление (зелёно-жёлтый) - к PE
• Затянуть винты клемм до упора - проверить надёжность соединений
• Не использовать кабели с сечением более 1,5 мм2 - риск перегрева и оплавления

Угловая конструкция требует свободного пространства под углом 90° - убедитесь, что рядом нет препятствий, которые будут мешать повороту вилки после вставки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. IP20 обеспечивает базовую защиту от прикосновения, но не рассчитана на влажную среду. Не применяйте в помещениях с высокой влажностью (банях, цехах с мойкой), на улице или в условиях возможного попадания жидкости.

Преимущества

• Угловая форма снижает изгиб кабеля - продлевает срок службы шнура
• ABS-пластик устойчив к механическим воздействиям и перепадам температур
• Чёткая цветовая маркировка контактов внутри корпуса упрощает монтаж
• Надёжный контакт заземления - минимизирует риск поражения током

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - IP20 недостаточно для таких условий
• Не рекомендуется для оборудования мощностью выше 3500 Вт - превышение вызывает нагрев и выход из строя
• Не совместим с розетками типа CEE 7/7 (для немецких штепселей с двумя круглыми контактами и заземлением) - только с классическими Schuko
• Не допускается использование с многожильными кабелями толще 1,5 мм2 - возможно плохое обжатие и искрение

Примеры использования

• Подключение ПК, монитора и оргтехники в офисе
• Привязка кабеля к станкам с металлическим корпусом (токарные, фрезерные)
• Использование в мастерских - для болгарок, шлифмашинок, компрессоров
• Фиксация в распределительных щитах для временного питания инструментов

Практические советы

• Перед монтажом всегда отключите питание - даже при низком токе есть риск удара
• Проверьте, чтобы заземляющий контакт был замкнут на корпус устройства - иначе защита не работает
• Если вилка часто вынимается - используйте кабель с усиленной оболочкой (например, H05VV-F)
• При замене старой вилки - сравните диаметр входного отверстия: Vx3-B рассчитан на кабель Ø 6–8 мм
• Не закручивайте винты слишком сильно - можно сломать пластиковую клемму
