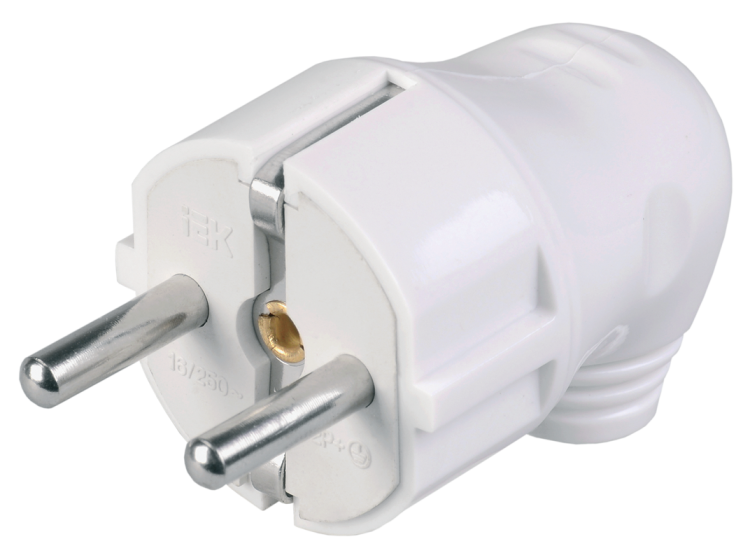

Вилка штепсельная ВПу11-01-Ст угловая разборная 16А 220В IP20 IEK (ИЭК) EVP11-16-01-K01

Вилка разборная угловая с защитным контактом 16А белая ВПу11-01-Ст от IEK предназначена для надёжного подключения бытовых и полупромышленных устройств с заземлением. Благодаря компактной угловой форме и винтовому креплению проводов, она удобна для замены в повреждённых шнурах, удлинителях и оборудовании с ограниченным пространством.

Назначение и область применения

Вилка ВПу11-01-Ст используется там, где требуется безопасное и прочное соединение с заземлением. Подходит для ремонта электроприборов, сборки удлинителей, подключения переносных станков, фенов, пылесосов, холодильников и другой техники мощностью до 3,5 кВт. Угловая форма позволяет избежать перегиба шнура у входа в корпус устройства, снижает риск повреждения провода.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при напряжении 220 В
• Напряжение: 220 В - рассчитана на однофазную сеть
• Количество полюсов: 2 - фаза + ноль + защитный контакт (заземление)
• Тип подключения: винтовые зажимы - надёжное крепление жил сечением до 2,5 мм2
• Ориентация подключения: прямоугольная (90°) - выход провода перпендикулярен плоскости вилки
• Степень защиты IP20 - защищена от доступа пальцев, но не от воды и пыли
• Материал корпуса: термостойкий пластик - устойчив к нагреву и механическим воздействиям
• Цвет: белый - соответствует стандартному цвету бытовой техники
• Срок службы: 5 лет - при соблюдении условий эксплуатации
• Наличие заземления: да - третий контакт обеспечивает защиту от поражения током

Совместимость и монтаж

Вилка совместима с розетками стандарта Schuko (CEE 7/4) и аналогичными европейскими типами. Для установки:

• Зачистите концы проводов на 8–10 мм
• Подключите фазу (коричневый) и ноль (синий) к соответствующим клеммам
• Защитный провод (жёлто-зелёный) - к центральному контакту заземления
• Затяните винты равномерно, чтобы не повредить медные жилы
• Убедитесь, что провод не пережимается при закрывании корпуса

Не используйте для многожильных проводов без опрессовки - возможен плохой контакт.

Безопасность и стандарты

Вилка соответствует требованиям ГОСТ Р 50030.2 и имеет сертификат соответствия. Защитный контакт обеспечивает автоматическое отключение при пробое изоляции. IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от влаги - не применяйте во влажных помещениях или на улице.

Преимущества

• Разборная конструкция - позволяет менять провод без замены всей вилки
• Надёжные винтовые зажимы - минимизируют нагрев и окисление контактов
• Угловая форма - экономит место и снижает нагрузку на шнур
• Простота монтажа - не требует специальных инструментов
• Совместима с большинством бытовых удлинителей и приборов

Ограничения применения

• Не предназначена для постоянной эксплуатации вне помещений - IP20 не защищает от влаги
• Не рекомендуется для оборудования с высокой вибрацией - возможен ослабевание контактов
• Не подходит для токов выше 16 А - перегрузка вызывает перегрев и деформацию
• Не использовать с проводами сечением менее 0,75 мм2 или более 2,5 мм2 - риск перегрева или плохого контакта

Примеры использования

• Замена сломанной вилки на старом пылесосе
• Сборка удлинителя с заземлением для мастерской
• Подключение сварочного аппарата с сетевым шнуром
• Ремонт кофемашины или блендера с металлическим корпусом
• Переделка зарядного устройства для электроинструмента

Практические советы

• При монтаже всегда проверяйте соответствие цвета проводов клеммам - фаза ≠ ноль
• После сборки потяните за шнур - он не должен свободно двигаться внутри корпуса
• Если вилка греется при работе - немедленно отключите и проверьте затяжку контактов
• Выбирайте вилку с запасом по току - лучше 16 А, чем 10 А, даже для маломощных устройств
• Для длительной работы в условиях повышенной нагрузки периодически осматривайте контакты на окисление
