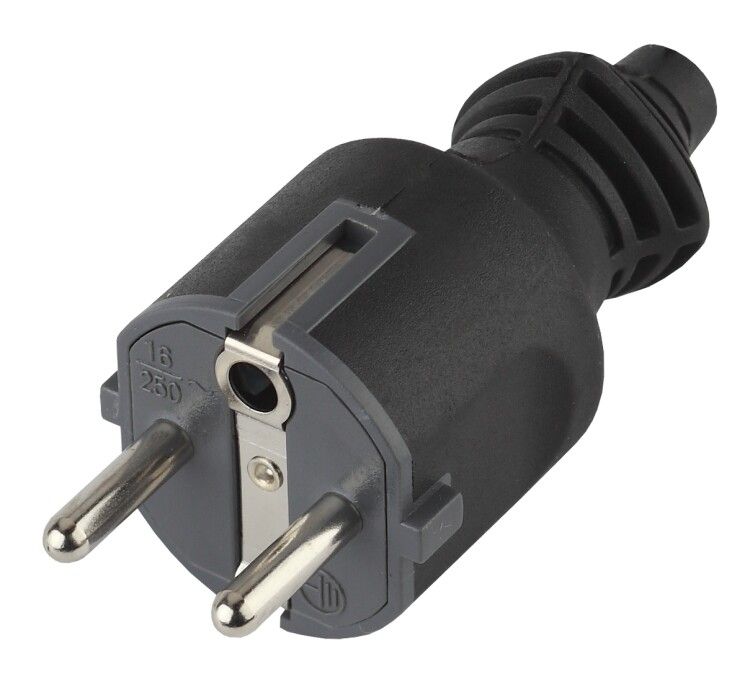

Вилка c/з 16A прямой ввод ПВХ оболочка черная (10/200/6000) V4(B) - Б0019189 ЭРА

Вилка с защитным контактом 16А прямой ввод черная (10/200/6000) V4(B) от бренда ЭРА предназначена для надёжного подключения бытовых и промышленных устройств через кабель с заземлением. Артикул б0019189 соответствует требованиям для постоянной эксплуатации в помещениях с нормальной влажностью.

Назначение и область применения

Вилка с защитным контактом 16А прямой ввод черная (10/200/6000) V4(B) используется для подключения оборудования, требующего заземления — таких как станки, насосы, компрессоры, сварочные аппараты и другая техника мощностью до 3,5 кВт. Подходит для стационарной установки на кабелях с трёхжильным проводом. Применяется в цехах, мастерских, офисах и жилых помещениях, где требуется безопасное подключение к сети 230 В.

Технические характеристики

• Номинальный ток: 16 А — выдерживает нагрузку до 3,5 кВт при напряжении 230 В
• Напряжение: 230 В переменного тока
• Количество полюсов: 3 — фаза, ноль, заземление
• Тип подключения: винтовые зажимы — позволяют надёжно закрепить жилы кабеля
• Оrientация подключения: прямая — удобна для монтажа вдоль поверхности
• Степень защиты IP20 — защищает от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал корпуса: термопласт — устойчив к механическим воздействиям и перегреву
• Цвет: чёрный — снижает видимость загрязнений, подходит для промышленной среды
• Рекомендованное сечение кабеля: до 3×1,5 мм² — соответствует стандартному кабелю для домашней и легкой промышленной техники

Совместимость и монтаж

Вилка с защитным контактом 16А прямой ввод черная (10/200/6000) V4(B) совместима с любыми розетками стандарта Schuko (CEE 7/4) и аналогичными европейскими типами. Для монтажа необходимо:

• Зачистить изоляцию с жил кабеля на 8–10 мм
• Подключить фазу (коричневый), ноль (синий) и заземление (зелёно-жёлтый) к соответствующим контактам
• Закрутить винты до плотного прилегания провода — не допускать оголённых участков
• Убедиться, что кабель не перегнут внутри корпуса — сохраняйте радиус изгиба более 30 мм

Не используйте кабели сечением менее 1,0 мм² или более 2,5 мм² — это нарушит соответствие сертификации и может вызвать нагрев.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60320. Наличие защитного контакта обеспечивает отвод тока утечки, снижая риск поражения электрическим током. Материал корпуса — самозатухающий термопласт, предотвращающий распространение пламени при перегрузках. Однако IP20 не позволяет использовать вилку во влажных, пыльных или открытых помещениях — для этого нужны модели с IP44 и выше.

Преимущества

• Надёжный винтовой зажим — исключает ослабление соединения при вибрациях
• Чёткая маркировка контактов — ускоряет монтаж и минимизирует ошибки
• Прочная конструкция — выдерживает многократные подключения и отключения
• Чёрный цвет — маскирует следы эксплуатации, подходит для промышленных объектов

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в местах с возможным попаданием воды — IP20 недостаточен
• Не предназначен для подключения оборудования мощностью свыше 3,5 кВт — превышение тока приведёт к перегреву
• Не рекомендуется для частого перемещения — винтовой зажим не рассчитан на быстрое отсоединение
• Не совместим с кабелями сечением больше 1,5 мм² — не войдут в зажимы

Примеры использования

• Подключение станка с ЧПУ в цеху
• Фиксированное питание воздушного компрессора в автосервисе
• Заземлённое подключение сварочного аппарата в гараже
• Постоянный вывод питания для освещения на производстве

Практические советы

• Перед монтажом проверьте целостность кабеля — повреждённая изоляция снижает безопасность
• При использовании вибрирующих механизмов дополнительно фиксируйте кабель хомутиком у входа в вилку
• Не затягивайте винты слишком сильно — можно повредить медную жилу
• Проверяйте температуру корпуса после первых часов работы — если он горячий, значит есть перегрузка или плохой контакт
• Для замены старой вилки — всегда отключите питание и убедитесь, что провода правильно распределены по фазе, нулю и заземлению
