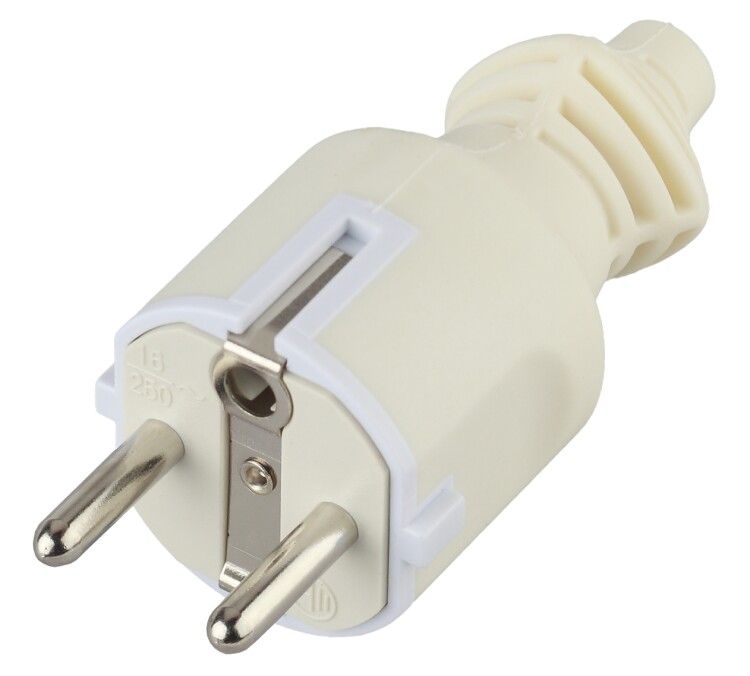

Вилка c/з 16A прямой ввод ПВХ оболочка белая (10/200/6000) V4(W) - Б0019188 ЭРА

Вилка с заземлением 16А прямой ввод V4(W) белая (10/200/6000) ПВХ оболочка от бренда ЭРА предназначена для надёжного подключения бытовых и промышленных устройств с заземлением через кабель с жилами до 1,5 мм2. Артикул б0019188 соответствует требованиям для стационарной установки в условиях с невысокой степенью защищённости.

Назначение и область применения

Вилка используется для подключения оборудования, требующего заземления: станков, насосов, компрессоров, осветительных приборов, бытовой техники. Подходит для постоянного монтажа на кабеле с трёхжильным проводом. Применяется там, где требуется безопасное соединение с сетью 230 В, но нет необходимости в защите от воды или пыли.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 230 В
• Номинальное напряжение: 230 В - совместима с однофазной сетью
• Количество полюсов: 3 - фаза, ноль, заземление
• Тип подключения: винтовые зажимы - позволяют закрепить провода без пайки
• Ориентация подключения: прямая - удобна для прямого вывода кабеля
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от влаги и пыли
• Материал корпуса: пластик (поликарбонат) - устойчив к механическим воздействиям
• Цвет: белый - сочетается с большинством интерьеров и корпусов оборудования
• Рекомендованная площадь сечения кабеля: до 3×1,5 мм2 - не более!

Совместимость и монтаж

Вилка V4(W) совместима с кабелями типа ПВС, ШВВП, КГ с тремя жилами и сечением не выше 1,5 мм2 каждая. Для монтажа необходимо:

• Зачистить изоляцию с каждой жилы на 8–10 мм
• Закрепить жилы в винтовых клеммах: L - фаза, N - ноль, ⏚ - заземление
• Убедиться, что провода плотно затянуты - слабый контакт вызывает перегрев
• Не использовать с кабелями больше 1,5 мм2 - риск перегрева и деформации корпуса

Подключение выполняется перед установкой в розетку. После сборки проверьте целостность заземляющего контура тестером.

Безопасность и стандарты

Вилка соответствует требованиям ГОСТ Р 50030.2 и имеет исполнение с заземляющим контактом, обеспечивающее защиту от поражения током. Материал корпуса - поликарбонат - самозатухающий, не распространяет горение. Однако IP20 не допускает использование во влажных помещениях, на улице или в местах с высокой запылённостью.

Преимущества

• Надёжные винтовые зажимы - долгий срок службы без потери контакта
• Чёткая маркировка клемм - минимизирует ошибки при монтаже
• Жесткий корпус из поликарбоната - устойчив к ударным нагрузкам
• Прямой ввод - позволяет легко протянуть кабель без изгибов, снижает риск повреждения жил
• Белый цвет - эстетично в интерьере и легко заметен при обслуживании

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице, в цехах с брызгами воды - IP20 не обеспечивает защиту от жидкости
• Не подходит для кабелей с сечением более 1,5 мм2 - возможен перегрев и оплавление корпуса
• Не предназначен для частого отсоединения - рассчитана на стационарную установку
• Не используйте в средах с агрессивными химическими веществами - пластик может разрушаться

Примеры использования

• Подключение сварочного аппарата к сети через гибкий кабель ПВС 3×1,5
• Фиксированное питание воздушного компрессора в мастерской
• Заземлённое подключение насоса для системы водоснабжения
• Подключение кабеля к автоматической двери или конвейеру с металлическим корпусом

Практические советы

• Перед монтажом всегда отключайте питание - даже при малом токе есть риск удара током
• Проверяйте соответствие сечения кабеля - 1,5 мм2 максимум; большие жилы не войдут в клеммы
• После сборки потяните за кабель - он не должен свободно выходить из корпуса
• Не заменяйте винты на другие - они подобраны по моменту затяжки для данного материала
• Если нужна защита от влаги - выбирайте вилки с IP44 или выше, например, серию V4(W) с другим исполнением
