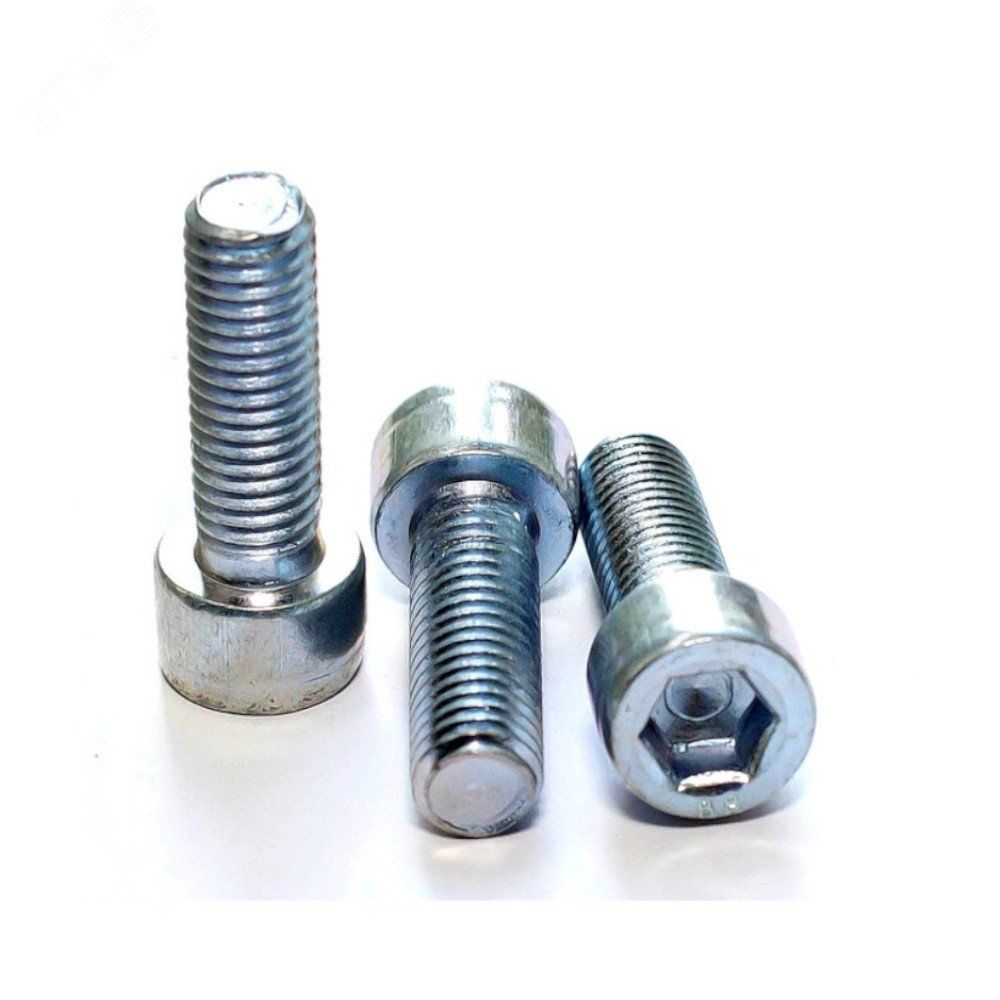

Винт DIN 912 М5х20 с цилиндрической головкой и внутренним шестигранником класс прочности 8.8 покрытие цинк - DIN912-М5х20-8.8 Крепдил

Винт DIN 912 М5х20 с цилиндрической головкой и внутренним шестигранником класса прочности 8.8 с цинковым покрытием - это надёжный крепёж для точного и долговечного соединения деталей в машиностроении, автоматизации и сборочных узлах. Бренд Крепдил выпускает этот винт в соответствии с международным стандартом DIN 912, обеспечивая точность размеров и предсказуемую механическую нагрузку.

Назначение и область применения

Винт DIN 912 М5х20 предназначен для создания разъёмных соединений там, где требуется высокая точность установки и доступ к креплению только с одной стороны. Он используется в сочетании с гайками и шайбами того же размера - M5. Подходит для сборки оборудования в промышленной автоматике, станках, панелях управления, приборостроении и других областях, где важны компактность и надёжность крепления.

Технические характеристики

• Размер резьбы: M5 - диаметр резьбы 5 мм, шаг 0,8 мм
• Длина: 20 мм - измеряется от нижней плоскости головки до конца резьбы
• Форма головки: цилиндрическая, без фаски - позволяет плотно прилегать к поверхности
• Инструмент для затяжки: внутренний шестигранник (Hex Inbus) - обеспечивает точную передачу момента
• Класс прочности: 8.8 - означает временное сопротивление разрыву не менее 800 МПа и предел текучести не менее 640 МПа
• Покрытие: цинк - защищает от коррозии, имеет характерный серебристый цвет
• Материал: углеродистая сталь - обеспечивает баланс прочности и технологичности

Совместимость и монтаж

Винт DIN 912 М5х20 совместим с гайками M5 и шайбами той же номинальной величины. Для правильной установки используйте ключ-шестигранник подходящего размера - обычно 2,5 мм. Убедитесь, что отверстие в соединяемых деталях имеет диаметр не меньше 5,3 мм - это позволит легко вставить винт без перекоса. Глубина резьбового отверстия должна быть минимум на 1–2 мм больше длины винта (20 мм), чтобы резьба полностью вошла и не возникало напряжения в последних витках.

Безопасность и стандарты

Произведён в соответствии с DIN 912 - немецким стандартом для винтов с цилиндрической головкой и внутренним шестигранником. Класс прочности 8.8 соответствует требованиям ISO 898-1. Цинковое покрытие соответствует нормам антикоррозийной защиты для средней агрессивности окружающей среды.

Преимущества

• Высокая прочность класса 8.8 - выдерживает значительные нагрузки без деформации
• Цилиндрическая головка снижает риск повреждения поверхностей при контакте
• Внутренний шестигранник позволяет использовать малые усилия при затяжке, исключая проскальзывание
• Цинковое покрытие даёт достаточную защиту в помещениях и условиях с невысокой влажностью
• Стандартная форма - гарантирует совместимость с большинством существующих систем крепления

Ограничения применения

• Не рекомендован для постоянного воздействия воды, солевых растворов или агрессивных химикатов - цинк не обеспечивает длительную защиту в таких условиях
• Не подходит для применений с ударными или вибрационными нагрузками без дополнительной фиксации (например, контргайки или герметика)
• Запрещено использовать в качестве сварного крепежа - винт не рассчитан на термические воздействия
• При температуре выше +150 C возможна потеря прочностных характеристик материала и покрытия

Примеры использования

• Крепление крышек корпусов ЧПУ-станков
• Сборка рам и панелей в системах автоматизации
• Фиксация датчиков, реле и модулей управления
• Монтаж кронштейнов и направляющих в пищевой и фармацевтической промышленности
• Сборка электрошкафов и распределительных устройств

Практические советы

• Перед установкой проверьте, что резьба в отверстии чистая - грязь или остатки краски могут вызвать заклинивание
• Не переусердствуйте с моментом затяжки - для M5x20 оптимальный момент около 4–6 Нм; превышение может повредить резьбу или сломать винт
• Для ответственных соединений используйте шайбу под головку - она равномерно распределяет нагрузку и защищает поверхность
• Если нужна повышенная коррозионная стойкость - выбирайте винты с никелевым или пассивированным покрытием, а не цинком
• Артикул din912-м5х20-8.8 от Крепдил - один из самых распространённых в каталогах промышленного крепежа; всегда имейте запас на случай замены
