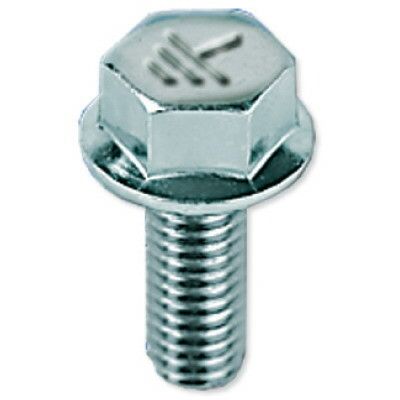

Винт для электрического соединения М6х8 | CM030608 DKC ДКС

Винт для электрического соединения М6х8 от DKC (ДКС), артикул cm030608, предназначен для надёжного механического и электрического соединения крышек кабельных лотков в системе M5 Combitech. Этот элемент обеспечивает непрерывность заземления и удержание крышки в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Винт для электрического соединения М6х8 используется исключительно для соединения крышек кабельных лотков в системе M5 Combitech. Он применяется там, где требуется одновременно механическая фиксация и электрическая проводимость между элементами металлоконструкций. Подходит для установки на участках с высокой влажностью, в помещениях с агрессивной средой и на объектах с жёсткими требованиями к заземлению.

Технические характеристики

• Материал: сталь - обеспечивает высокую механическую прочность;
• Размер резьбы: М6 - совместим с отверстиями и гайками стандарта М6;
• Длина: 8 мм - оптимальна для толщины крышек лотков без перегрузки материала;
• Размер ключа: 6 мм - подходит для шестигранника №6, легко затягивается стандартным ключом;
• Покрытие: цинк - защищает от коррозии, особенно важна в условиях УХЛ(1,5);
• Цвет: светло-серый - соответствует цветовой гамме всей серии M5 Combitech;
• Климатическое исполнение: УХЛ(1,5) - допускает работу при температурах от −40C до +40C и влажности до 98% при 25C;
• Тип изделия: винт - имеет самонарезающую или предварительно нарезанную резьбу для быстрого монтажа в металл.

Совместимость и монтаж

Винт для электрического соединения М6х8 совместим только с крышками лотков из серии M5 Combitech. Отверстия в крышках рассчитаны под резьбу М6 и глубину 8 мм. Для правильного монтажа:

• Используйте ключ на 6 мм - не переусердствуйте с моментом затяжки, чтобы не повредить резьбу в тонком металле крышки;
• Затягивайте до упора, но без усилия - контакт должен быть плотным, но не деформирующим материал;
• Не используйте с другими сериями кабеленесущих систем - резьбовые отверстия и толщина материалов могут не совпадать.

Безопасность и стандарты

Винт для электрического соединения М6х8 соответствует требованиям к заземлению согласно ГОСТ Р 50571 и нормам для кабеленесущих систем. Цинковое покрытие обеспечивает электроизоляционную целостность контактов даже после длительной эксплуатации. Применение в системе M5 Combitech гарантирует соответствие требованиям безопасности для электромонтажа в промышленных и коммунальных объектах.

Преимущества

• Обеспечивает постоянный электрический контакт между крышкой и лотком - снижает риск возникновения потенциальных различий и искр;
• Цинковое покрытие увеличивает срок службы в агрессивных средах - не требует замены раньше других компонентов системы;
• Форма и длина винта минимизируют риск выскальзывания при монтаже - удобен для работы в труднодоступных местах;
• Совместим с автоматическими системами крепления - можно использовать с пневматическими и электрическими отвертками с ограничителем момента.

Ограничения применения

• Не предназначена для крепления самих лотков - только для крышек;
• Не подходит для пластиковых или неметаллических конструкций - не создаёт электрического контакта;
• Не рекомендуется использовать в качестве основного крепёжа для нагрузочных элементов - не рассчитан на значительные механические усилия вне заземляющего контура;
• Не следует применять в средах с хлоридными солями (например, поблизости от морского побережья) - цинк может подвергнуться белому налёту, хотя и сохраняет функциональность.

Примеры использования

• Сборка кабельных лотков на заводах - соединение крышек на участках с частыми мойками оборудования;
• Электроустановки в метро - обеспечение непрерывного заземления в условиях высокой влажности;
• Аксессуары для распределительных щитов - фиксация крышек на металлических корпусах;
• Кабельные трассы на нефтеперерабатывающих предприятиях - устойчивость к коррозии позволяет избежать аварийных ситуаций.

Практические советы

• Перед монтажом проверьте, что отверстие в крышке не забито окалинами или краской - это может нарушить контакт;
• Если винт плохо закручивается - не насилуйте его. Возможно, резьба в детали повреждена - замените элемент;
• Для массового монтажа используйте наборы с заранее установленными винтами - экономит время и снижает вероятность ошибки;
• При необходимости замены - используйте только оригинальные винты серии M5 Combitech, артикул cm030608 - другие аналоги могут иметь другую длину или профиль резьбы, нарушая электрическую связь.
