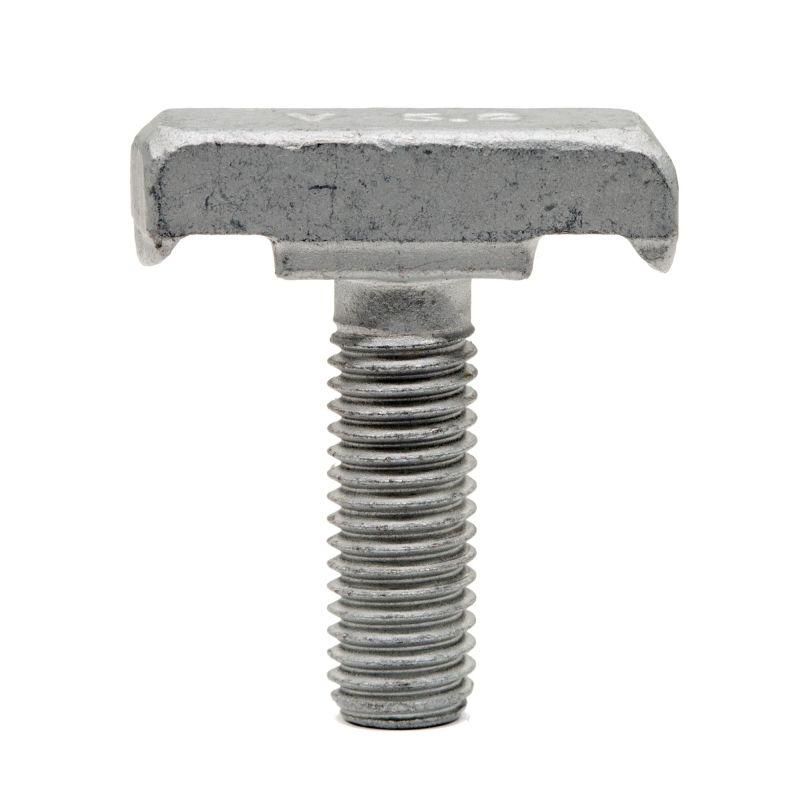

Винт для крепления к С-образному профилю М8х30 | CM040830 DKC ДКС

Винт для крепления к С-образному профилю М8х30 от DKC (ДКС), артикул cm040830, предназначен для надёжного соединения консолей и оборудования с C-профилем. Этот элемент из серии M5 Combitech обеспечивает простой и устойчивый монтаж в распределительных щитах, шкафах управления и на монтажных рейках.

Назначение и область применения

Винт для крепления к С-образному профилю М8х30 используется исключительно для фиксации компонентов к С-образным металлическим профилям — таким как монтажные рейки, шины или направляющие в электрощитах. Подходит для установки автоматических выключателей, модульных устройств, кабельных каналов и других элементов, требующих жёсткого крепления к профилю. Применяется в промышленной автоматизации, энергетике, системах управления и телекоммуникациях.

Технические характеристики

• Резьба: М8 (метрическая, шаг 1,25 мм)
• Длина: 30 мм (от головки до конца резьбы)
• Класс прочности: 5.8 — средняя нагрузочная способность, подходит для статических нагрузок
• Головка: шириной 34 мм, плоская, с внутренним шестигранником для затяжки гаечным ключом
• Покрытие: гальваническое цинкование — защищает от коррозии в условиях повышенной влажности
• Материал: углеродистая сталь

Совместимость и монтаж

Винт для крепления к С-образному профилю М8х30 совместим с любыми С-профилями, имеющими стандартный зазор для резьбового крепления. Для монтажа требуется предварительно просверлить отверстие в крепимом элементе (например, в консоли) диаметром 8,5–9 мм. Установка выполняется через отверстие в профиле — винт вставляется в профиль и закручивается гаечным ключом на 8 мм. Головка винта плотно прилегает к поверхности, не проваливаясь в профиль благодаря своей ширине 34 мм.

Безопасность и стандарты

Изделие соответствует требованиям DIN EN ISO 4014 и DIN EN ISO 4017 для болтов с полной резьбой. Класс прочности 5.8 гарантирует механическую устойчивость при нормальных рабочих нагрузках. Цинковое покрытие соответствует стандарту ISO 4042 на гальванические покрытия.

Преимущества

• Универсальная форма головки позволяет использовать обычный гаечный ключ — не нужен специальный инструмент
• Цинковое покрытие увеличивает срок службы в помещениях с высокой влажностью
• Стандартные размеры обеспечивают совместимость с большинством С-профилей на рынке
• Высокая точность изготовления снижает риск перекоса при монтаже

Ограничения применения

• Не предназначена для динамических или ударных нагрузок — класс прочности 5.8 недостаточен для вибрационных условий
• Не рекомендуется для использования вне помещений без дополнительной защиты от осадков
• Не подходит для крепления к профилям с толщиной стенки менее 1,5 мм — возможен деформация
• Запрещено применять вместо анкеров или креплений к бетону/кирпичу

Примеры использования

• Крепление DIN-рейки к корпусу электрощита
• Фиксация кронштейнов для терморегуляторов и контроллеров
• Установка кабельных лотков на монтажную шину в серверной комнате
• Монтаж световых индикаторов и кнопочных постов на профиль в панелях управления

Практические советы

• Перед установкой проверьте глубину паза С-профиля — он должен позволять полностью войти резьбе винта без перекоса
• Не переусердствуйте при затяжке: момент крутящего момента для М8x30 с классом 5.8 не должен превышать 15 Н·м
• Если профиль имеет оксидацию или повреждённое покрытие — перед монтажом очистите контактную поверхность
• Для многократной сборки используйте винты этой же модели — замена на другие типы может нарушить посадку
• Артикул cm040830 — оптимальный выбор для стандартных задач; если нужна более длинная резьба — рассмотрите аналоги с длиной 40 мм или 50 мм
