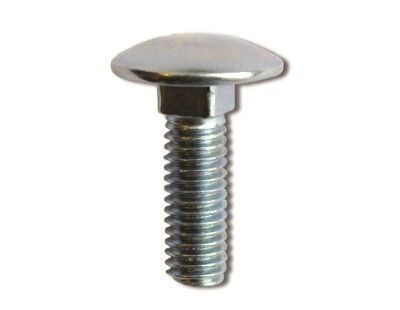

Винт с гладкой головкой и квадратным подголовником М6х25 | CM010625 DKC ДКС

Винт М6х25 с гладкой головкой и квадратным подголовником от DKC (ДКС), артикул cm010625, предназначен для надежного механического соединения компонентов кабеленесущих систем. Этот элемент из серии M5 Combitech сочетает простую форму, коррозионную стойкость и совместимость с металлическими лотками и аксессуарами.

Назначение и область применения

Винт М6х25 с гладкой головкой и квадратным подголовником используется для соединения монтажных деталей друг с другом и для крепления этих деталей к металлическим лоткам, планкам и профилям кабеленесущих систем. Применяется в системах DKS, где требуется жесткая, несъемная фиксация без необходимости доступа к обратной стороне крепления. Подходит для внутренней установки в помещениях с нормальной влажностью и температурой.

Технические характеристики

• Метрический размер резьбы: М6 - диаметр резьбы 6 мм, шаг стандартный (1 мм);
• Длина: 25 мм - измеряется от поверхности головки до конца резьбы;
• Материал: углеродистая сталь - обеспечивает высокую прочность на срез и растяжение;
• Покрытие: цинк - защищает от коррозии, сохраняет внешний вид при длительной эксплуатации;
• Цвет: светло-серый - соответствует цветовой гамме металлических изделий DKS;
• Климатическое исполнение: УХЛ(1,5) - допустимо использование в закрытых помещениях с умеренным климатом, включая холодные зоны с возможными перепадами температуры и влажности;
• Головка: гладкая, без буртика - позволяет плотно прилегать к поверхности;
• Подголовник: квадратный - предотвращает проворачивание при завинчивании, не требует инструментов для удержания.

Совместимость и монтаж

Винт совместим с отверстиями в металлических лотках, уголках, кронштейнах и других элементах серии M5 Combitech, имеющими резьбу М6 или подходящими гнездами для самонарезания. Квадратный подголовник вставляется в прямоугольное отверстие в детали, после чего винт затягивается гаечным ключом или шлицевой отверткой. Для монтажа не нужны заклепки, сварка или дополнительные фиксаторы. Головка не выступает выше поверхности - удобно для компактной укладки кабелей.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для кабельных систем. Цинковое покрытие выполнено по технологии, обеспечивающей соответствие ГОСТ 9.306. Отсутствуют острые грани, исключающие риск повреждения изоляции кабелей при монтаже.

Преимущества

• Квадратный подголовник исключает проворачивание - не нужен помощник или второй инструмент;
• Цинковое покрытие увеличивает срок службы в условиях повышенной влажности;
• Гладкая головка снижает риск травмирования при обслуживании и уменьшает габариты сборки;
• Совместимость с серийными элементами M5 Combitech - возможность замены и расширения системы без переделок;
• Не требует специального оборудования - достаточно обычного ключа или отвертки.

Ограничения применения

• Не предназначена для наружной установки - цинковое покрытие недостаточно для агрессивной среды (морской воздух, химические пары);
• Не рекомендуется использовать в местах постоянных ударных нагрузок - материал сталь не является высокопрочным сплавом;
• Не подходит для крепления к деревянным или пластиковым поверхностям - резьба М6 рассчитана на металлические толщины от 1,5 мм;
• Запрещается применять вместо болтов с гайками там, где требуется демонтаж - винт считается постоянным креплением.

Примеры использования

• Фиксация кронштейнов к металлическому лотку в распределительном щите;
• Соединение двух секций направляющих профилей в системе DKS;
• Крепление кабельных зажимов к стенке шкафа;
• Установка крепежных платформ для монтажа автоматических выключателей или контакторов.

Практические советы

• Перед монтажом проверьте глубину отверстия - длина винта 25 мм должна полностью войти в резьбовое соединение без выпирания;
• Если отверстие не имеет резьбы, используйте винт как самонарезающий - предварительно просверлите отверстие диаметром 5–5,2 мм;
• Не переусердствуйте при затяжке - квадратный подголовник уже препятствует провороту, избыточный момент может деформировать резьбу;
• Для массового монтажа используйте шлицевую отвертку с магнитным наконечником - так легче удерживать винт в труднодоступных местах;
• Артикул cm010625 - один из базовых элементов серии M5 Combitech; всегда имейте запас, чтобы не задерживать работы при замене.
