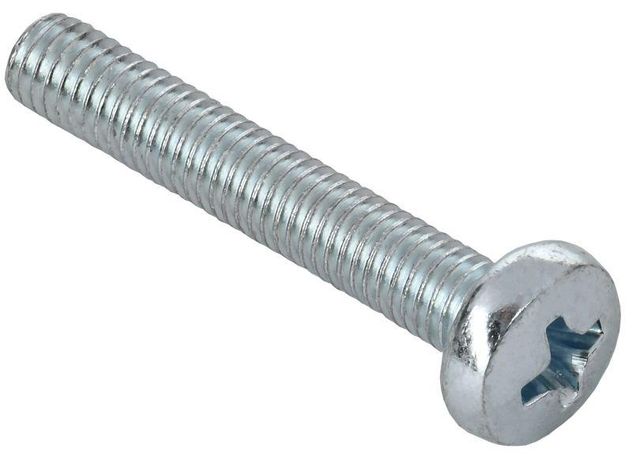

Винт с полусферической головкой и крестообраз. шлицем М6х20 DIN 7985 IEK CMZ10-VPL-6-20

Винт с полусферической головкой и крестообразным шлицем DIN 7985 М6х20 от IEK (ИЭК), артикул cmz10-vpl-6-20, предназначен для надёжного крепления деталей с помощью гаек или в заранее нарезанную резьбу. Подходит для сборки оборудования, где важна плоская поверхность крепления и удобство затяжки отверткой.

Назначение и область применения

Винт с полусферической головкой и крестообразным шлицем DIN 7985 М6х20 используется для создания разъёмных резьбовых соединений. Применяется там, где требуется равномерная нагрузка на поверхность - например, при креплении крышек, щитов, корпусов или элементов управления. Подходит для монтажа в электрооборудовании, автоматике, станках и панелях, где важно избежать заострённых выступов.

Технические характеристики

• Размер резьбы: M6 - диаметр резьбы 6 мм
• Длина: 20 мм - расстояние от головки до конца резьбы
• Форма головки: полусферическая - обеспечивает плавный переход к поверхности, снижает риск царапин
• Шлиц: крестообразный (PH) - совместим с отвёртками типа PH1, PH2
• Стандарт: DIN 7985 - европейский стандарт на винты с полусферической головкой и крестовым шлицем

Совместимость и монтаж

Винт с полусферической головкой и крестообразным шлицем DIN 7985 М6х20 работает с гайками M6 и шайбами соответствующего диаметра. Также может устанавливаться в деталь с предварительно нарезанной внутренней резьбой M6. Для правильной установки используйте отвёртку с битой PH1 или PH2 - слишком маленькая бита проскальзывает, большая повредит шлиц. Учитывайте посадочное место: головка имеет диаметр около 10–11 мм, поэтому отверстие в детали должно быть не меньше этого значения.

Преимущества

• Полусферическая головка не цепляется за одежду, провода или другие элементы - безопаснее при обслуживании
• Крестовой шлиц позволяет равномерно передавать крутящий момент, снижает риск “закручивания” и повреждения резьбы
• Высокая точность изготовления по DIN 7985 гарантирует взаимозаменяемость с другими изделиями стандарта
• Подходит для частых демонтажей - сохраняет целостность резьбы даже после нескольких циклов затяжки

Ограничения применения

• Не рекомендуется использовать в условиях постоянных вибраций без дополнительной фиксации (например, контргайки или герметика)
• Материал - углеродистая сталь; не подходит для агрессивных сред (влажность, химикаты) без покрытия - проверьте наличие цинкового или другого антикоррозийного слоя
• Не применяйте для крепления тяжёлых конструкций без расчётной нагрузки - этот тип винта рассчитан на легкие и средние нагрузки

Примеры использования

• Крепление лицевых панелей распределительных щитов IEK
• Установка крышек на модульные устройства автоматики
• Фиксация термических реле, контакторов и других компонентов внутри шкафов
• Сборка рам, стоек и направляющих в системах автоматизации

Практические советы

• Перед установкой проверьте глубину резьбы в отверстии - она должна быть не менее 8–10 мм для прочного соединения
• При работе с металлическими поверхностями используйте шайбу - это распределит нагрузку и продлит срок службы
• Затягивайте винт с полусферической головкой и крестообразным шлицем DIN 7985 М6х20 до упора, но без перегрузки - переусилие может деформировать головку
• Артикул cmz10-vpl-6-20 от IEK часто встречается в запасных частях - храните несколько единиц на случай замены
