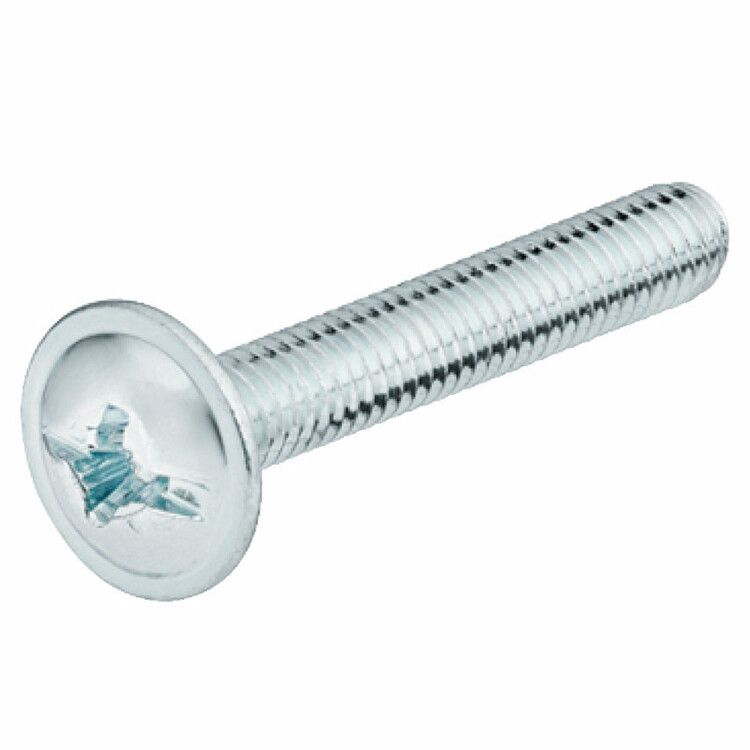

Винт с полуцилиндрической головкой М5х16 DIN 967 Промрукав PR08.3539 Строитель

Винт с полуцилиндрической головкой M5x16 (DIN967) от бренда ПРОМРУКАВ - это крепёжный элемент с полной резьбой, предназначенный для надёжного соединения тонких деталей. Артикул pr08.3539 соответствует стандарту DIN 967 и подходит для задач, где важна компактная форма головки и устойчивость к закручиванию.

Назначение и область применения

Винт с полуцилиндрической головкой M5x16 (DIN967) используется там, где требуется прочное соединение тонких металлических или пластиковых деталей - например, в корпусах оборудования, панелях управления, рамах станков или сборочных узлах. Полная резьба обеспечивает захват на всей длине винта, что особенно важно при работе с материалами малой толщины. Подходит для монтажа в предварительно просверленные отверстия с внутренней резьбой или с гайкой.

Технические характеристики

• Метрический размер резьбы: M5 - диаметр резьбы 5 мм, шаг резьбы стандартизирован (обычно 0,8 мм для M5);
• Длина винта: 16 мм - измеряется от нижней поверхности головки до конца резьбы;
• Форма головки: полуцилиндрическая (полусферическая) - снижает профиль крепления, не выступает сильно над поверхностью;
• Материал: углеродистая сталь - высокая прочность, требует защиты от коррозии;
• Тип шлица: Phillips (PH) - совместим с отвёртками типа PH1 или PH2, обеспечивает хорошую передачу крутящего момента;
• Стандарт: DIN 967 - европейский норматив, определяющий форму, размеры и допуски.

Совместимость и монтаж

Винт с полуцилиндрической головкой M5x16 (DIN967) рассчитан на использование с гайками M5 или во внутреннюю резьбу M5. Для правильного монтажа:

• Используйте сверло диаметром 4,2–4,5 мм для подготовки отверстий в мягких материалах;
• При завинчивании в металл - применяйте подходящий момент затяжки (не более 3–4 Нм), чтобы не повредить резьбу;
• Не используйте с тонкими пластиковыми деталями без вставок - риск раскола или деформации резьбы;
• Головка имеет посадочную зону диаметром около 8–9 мм - учтите этот размер при выборе места установки.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 967, который гарантирует точность геометрии, механическую однородность и совместимость с инструментами. Материал - углеродистая сталь - не содержит легирующих элементов, поэтому не предназначен для агрессивных сред без дополнительной защиты. Отсутствие покрытия (цинка, хрома и др.) делает винт чувствительным к влаге и коррозии.

Преимущества

• Полная резьба увеличивает площадь контакта с материалом - лучше удерживается в тонких деталях;
• Полуцилиндрическая головка занимает мало места и не создаёт острых выступов - безопаснее при обслуживании;
• Шлиц Phillips обеспечивает устойчивый контакт с отвёрткой, снижает риск “проскальзывания”;
• Высокая взаимозаменяемость с другими изделиями по DIN 967 - можно заменить аналогичными от других производителей.

Ограничения применения

• Не рекомендуется для открытых внешних установок - сталь без покрытия быстро ржавеет;
• Не подходит для циклических нагрузок с вибрациями без фиксирующего средства (например, Loctite);
• Запрещено применять в пищевой, медицинской или химической промышленности без сертификатов на материалы;
• Не следует использовать вместо болтов с шестигранной головкой - меньшая площадь соприкосновения с инструментом снижает контроль затяжки.

Примеры использования

• Крепление крышек электрошкафов и распределительных щитов;
• Сборка рам и платформ для автоматизированных линий;
• Фиксация тонких листов металла в вентиляционных системах;
• Монтаж панелей управления на станках ЧПУ;
• Сборка бытовой техники и офисного оборудования.

Практические советы

• Перед установкой проверьте глубину резьбового отверстия - она должна быть больше длины винта минимум на один шаг резьбы;
• Для частого демонтажа используйте винты с антипригарным покрытием - оригинальный вариант без покрытия может “прикипеть”;
• Если нужна коррозионная стойкость - выбирайте аналоги с цинковым или никелевым покрытием; винт с полуцилиндрической головкой M5x16 (DIN967) pr08.3539 подходит только для сухих помещений;
• При использовании в сборке с несколькими слоями - начинайте затяжку снизу, чтобы равномерно распределить усилие.
