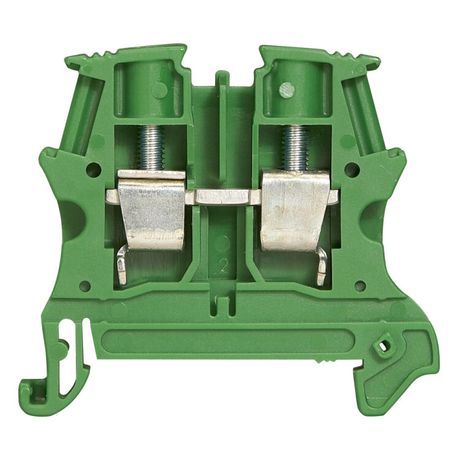

Винтовая клемма Viking 3 - заземляющая однополюсная пластиковое основание шаг 6 мм зеленый | 037177 Legrand

Клеммник винтовой 4х6 мм, заземляющий, однополюсный, пластиковое основание, зеленый от Legrand Euro — надежное решение для создания безопасного заземления в распределительных щитах на DIN-рейке. Артикул 037177 входит в серию Viking 3 и предназначен для фиксации проводников сечением до 6 мм² при высоких требованиях к защите от взрывов.

Назначение и область применения

Этот клеммник используется исключительно для заземления — он соединяет защитный проводник PE с шиной заземления в электроустановках. Подходит для установки в промышленных щитах, на станках, конвейерах, системах автоматизации и других объектах, где требуется повышенная безопасность. Благодаря взрывозащищённой конструкции, применяется в средах с риском возгорания или взрыва газов и пыли.

Технические характеристики

• Тип соединения: винтовое — обеспечивает прочную фиксацию провода без деформации жилы;
• Номинальный ток: 32 А — выдерживает нагрузки типичных промышленных цепей заземления;
• Номинальное напряжение: 800 В — допустимо применение в сетях до 690 В переменного тока;
• Сечение жилы: 0,25–6 мм² — совместим с медными и многожильными проводами;
• Количество контактов: 2 — один вход, один выход для последовательного подключения;
• Ширина ячейки: 6 мм — позволяет плотно устанавливать несколько клеммников рядом на рейке;
• Высота: 46,5 мм — компактный формат для экономии места в щите;
• Способ монтажа: DIN-рейка 35 мм — стандартная фиксация без дополнительных креплений;
• Позиция соединения: сбоку — удобно подводить провода горизонтально, без перегиба;
• Материал корпуса: термопласт — устойчив к механическим повреждениям и перепадам температур;
• Класс воспламеняемости: V2 — материал самозатухает при воздействии открытого пламени;
• Рабочая температура: от –5 до +40 °C — оптимально для помещений с контролируемым микроклиматом;
• Цвет: зеленый — соответствует цветовой норме для заземляющих проводников (IEC 60445);
• Взрывозащищенность: да — конструкция предотвращает распространение внутреннего взрыва на окружающую среду;
• Установка замыкающей пластины: да — можно соединить несколько клеммников между собой для равномерного распределения потенциала.

Совместимость и монтаж

Клеммник легко фиксируется на стандартной DIN-рейке 35 мм с помощью защелки — достаточно прижать до характерного щелчка. Для подключения используйте отвертку с плоским лезвием — затягивайте винт до упора, но без усилия, чтобы не повредить контакт. Убедитесь, что зачищенная часть провода не длиннее 8 мм — иначе она может выпасть или вызвать КЗ. Замыкающая пластина устанавливается поверх нескольких соседних клеммников для создания единой заземляющей шины.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для коммутирующих устройств и EN 61238-1 для винтовых соединений. Цветовая маркировка (зеленый) и класс воспламеняемости V2 обеспечивают соответствие европейским нормам безопасности. Взрывозащищенность подтверждает возможность применения в зонах категории Ex d II T4 и аналогичных.

Преимущества

• Стандартная ширина 6 мм позволяет разместить до 6 клеммников на одном метре DIN-рейки;
• Фиксация через защелку исключает необходимость болтового крепления;
• Зеленый цвет сразу указывает на функцию заземления — снижает вероятность ошибки при обслуживании;
• Поддержка замыкающей пластины ускоряет сборку многофазных систем заземления;
• Термопластовый корпус не трескается при ударах и сохраняет форму при нагреве.

Ограничения применения

Не предназначена для работы при температурах ниже –5 °C — материал становится хрупким, возможен отказ защелки. Не использовать в условиях постоянной влажности выше 95 % без дополнительной защиты. Нельзя применять для подключения алюминиевых проводов — только медные. Отказ от использования замыкающей пластины при параллельном подключении нескольких клеммников может привести к неравномерному распределению тока утечки.

Примеры использования

• Заземление частотных преобразователей на заводе;
• Объединение корпусов насосов и приводов в пищевой промышленности;
• Создание заземляющего контура в щитах управления станков с ЧПУ;
• Подключение экранов кабелей в системах автоматизации с высокими помехами.

Практические советы

• Перед монтажом проверьте, что провод зачищен точно до 8 мм — слишком длинная жила может выскочить из зажима;
• При использовании многожильного провода обязательно используйте наконечники — они предотвращают расслоение жил;
• Если собираете группу заземляющих клеммников, всегда устанавливайте замыкающую пластину — это гарантирует равный потенциал во всех точках;
• Не смешивайте этот клеммник с другими моделями Legrand, если не уверены в совпадении шага и глубины посадки на рейке — лучше использовать продукты одной серии (Viking 3);
• Проверяйте затяжку винта каждые 6–12 месяцев при интенсивной эксплуатации — вибрация может ослабить контакт.
