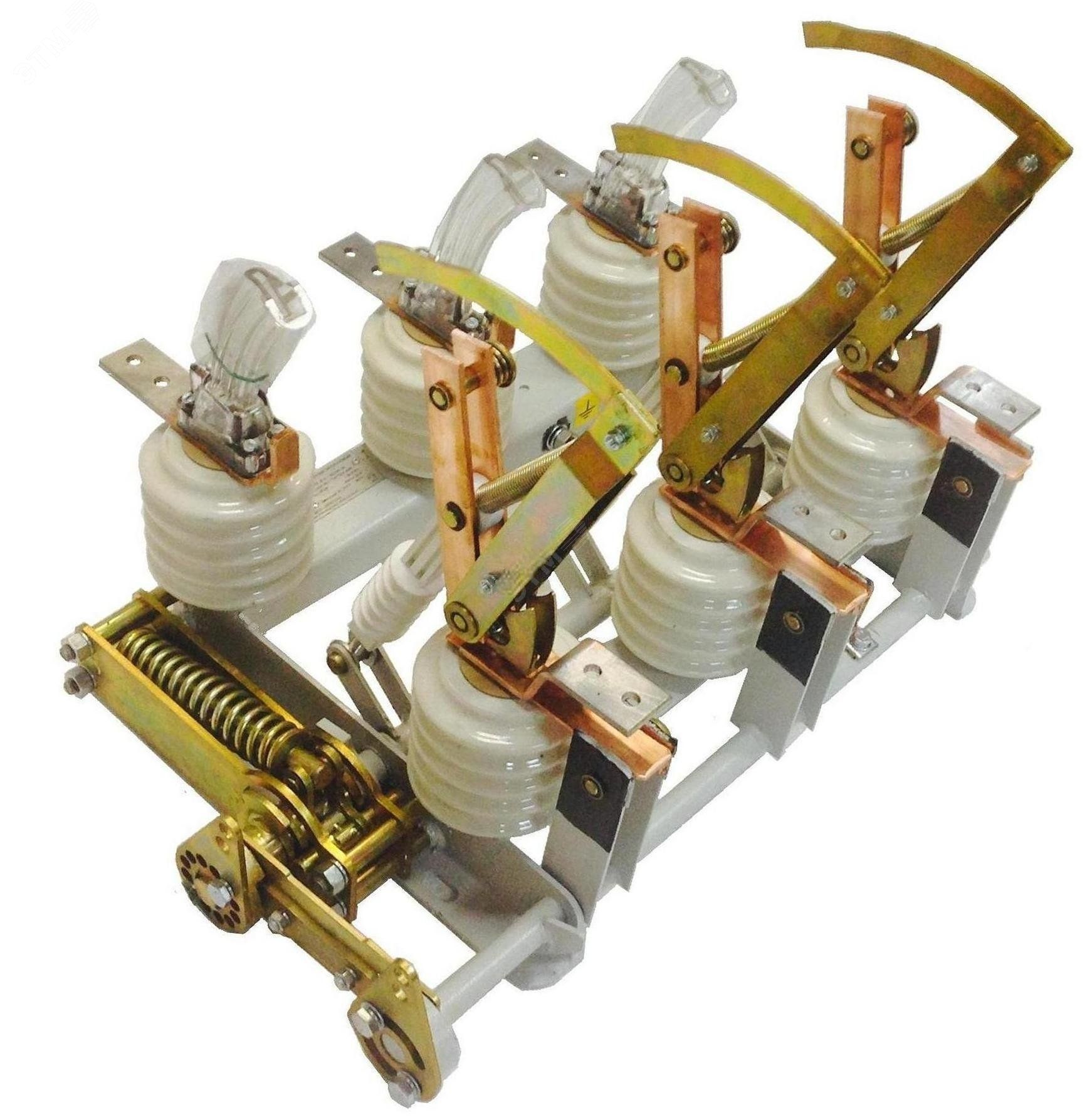

Выключатель нагрузки ВНА/ТЕ-Л(л)10/630-Зн в комплекте с приводами и вилками - 3711050 ЗАВОД ИНТЕГРАЛ

Выключатель нагрузки ВНА/ТЕ-Л(л)10/630-Зн с приводами и вилками от бренда ИНТЕГРАЛ предназначен для коммутации тока нагрузки в распределительных устройствах до 10 кВ. Артикул 3711050 обеспечивает надёжное отключение и включение цепей без токов короткого замыкания, что делает его ключевым элементом в системах с высокой частотой операций.

Назначение и область применения

Выключатель нагрузки ВНА/ТЕ-Л(л)10/630-Зн используется для ручного или дистанционного включения и отключения рабочих токов в электрических сетях напряжением до 10 кВ. Он не рассчитан на отключение токов короткого замыкания - для этого требуется установка предохранителей или автоматических выключателей. Применяется в комплектных распределительных устройствах (КРУ), трансформаторных подстанциях, на вводах к промышленным объектам, в системах электроснабжения жилых массивов и энергообъектах с регулярной переключаемой нагрузкой.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 630 А
• Исполнение: с приводами и вилками (возможно ручное и дистанционное управление)
• Защита корпуса: IP44 (защита от доступа пальцев и брызг воды)
• Механическая износостойкость: не менее 10 000 операций
• Электрическая износостойкость: не менее 1 000 операций под нагрузкой
• Конструктивное исполнение: трёхполюсный, с заземляющим контактом

Совместимость и монтаж

Выключатель нагрузки ВНА/ТЕ-Л(л)10/630-Зн устанавливается в ячейках КРУ типа ВАР-10, КСО-389 и аналогичных. Для подключения используются силовые кабели сечением до 185 мм2. Наличие вилок позволяет легко соединять устройство с шинами или другими аппаратами без демонтажа. Монтаж требует соблюдения норм ГОСТ 15150 и правил ПУЭ. Установка должна выполняться вертикально, с допустимым отклонением +-5°. Приводы совместимы с ручными рычагами и электромоторными приводами ИНТЕГРАЛ, обеспечивающими дистанционное управление.

Безопасность и стандарты

Выключатель нагрузки ВНА/ТЕ-Л(л)10/630-Зн соответствует требованиям ГОСТ 15150, ГОСТ 17703 и ТР ЕАЭС 038/2016. Конструкция исключает самопроизвольное включение благодаря механической блокировке. Все токоведущие части защищены изоляцией класса II. Элементы управления расположены вне зоны опасного потенциала, что снижает риск поражения электрическим током при обслуживании.

Преимущества

• Надёжная работа при частых операциях - до 10 000 циклов механического износа
• Встроенные вилки позволяют быстро менять или ремонтировать устройство без отключения всей системы
• Поддержка как ручного, так и дистанционного управления через совместимые приводы
• Стандартная комплектация с заземляющим контактом повышает безопасность при работе
• Простая диагностика состояния контактов - видимый разрыв в положении “выкл”

Ограничения применения

• Не предназначена для отключения токов короткого замыкания - обязательно использование предохранителей или автоматического выключателя в цепи
• Не рекомендуется применять в условиях постоянной вибрации выше 0,5g или температур ниже -40C
• Не подходит для работы в средах с взрывоопасными газами или пылью - степень защиты IP44 недостаточна
• Требуется периодическая проверка затяжки контактных соединений каждые 2–3 года

Примеры использования

• Отключение трансформатора 630 кВА перед плановым осмотром
• Переключение питания между двумя источниками в автономной сети
• Коммутация нагревательных установок на заводе
• Регулирование режима работы насосных станций в системе водоснабжения

Практические советы

• При монтаже проверьте соответствие посадочных размеров вилок и шин - несоответствие вызывает перегрев
• Для дистанционного управления используйте только сертифицированные приводы от ИНТЕГРАЛ - сторонние модели могут не обеспечить нужную точность хода
• Перед первым включением после длительного простоя выполните 2–3 пробных операции без нагрузки
• Не открывайте корпус во время работы - даже при отключенном питании возможен остаточный заряд
• При использовании в холодном климате убедитесь, что смазка в механизме привода сохраняет текучесть
