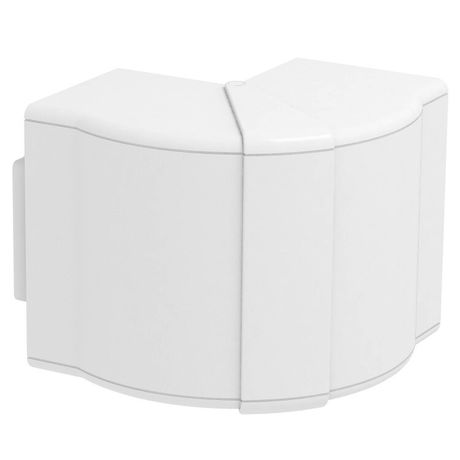

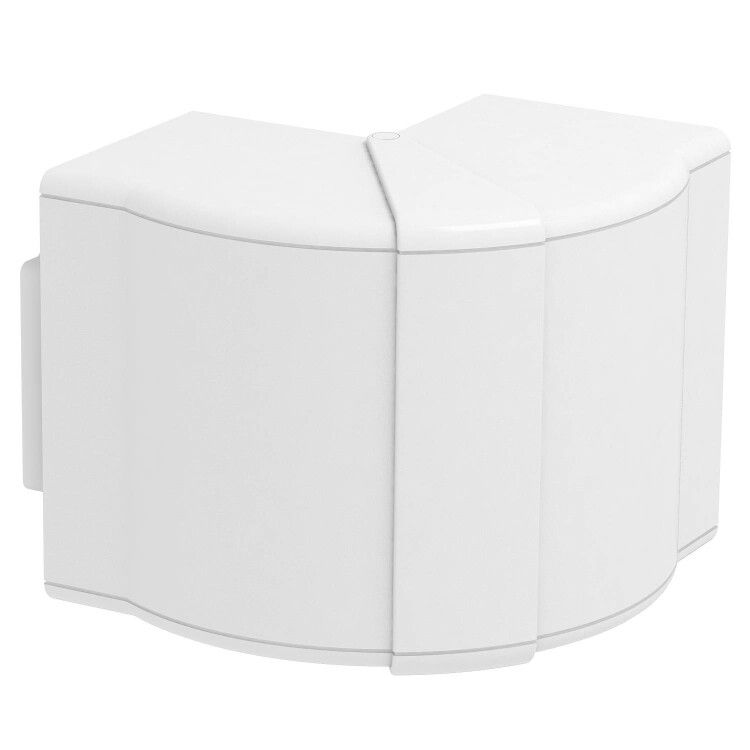

Внешний угол кабельного канала Rapid 80 регулируемый 70x110 мм (ABS-пластик,белый) (GK-AH70110RW) | 6274210 OBO Bettermann

Угол кабельного канала внешний регулируемый 70x110 мм (ABS-пластик, белый) от OBO BETTERMANN предназначен для плавного изменения направления кабельных каналов серии Rapid 80 GK, GS и GA. Артикул GKO-AH70110RW обеспечивает надежную фиксацию проводов и кабелей в условиях повышенной механической нагрузки и требований к экологичности материалов.

Назначение и область применения

Этот угол используется для соединения двух участков кабельного канала под изменяемым углом - например, при обходе препятствий, поворотах трассы или переходе между стенами. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в промышленных помещениях, цехах, офисах и на объектах ЖКХ. Особенно эффективен там, где требуется адаптировать тракт под реальные условия монтажа без замены целых секций канала.

Технические характеристики

• Тип: Угол внешний регулируемый
• Угол регулировки: От 80° до 100° - позволяет точно выставить нужный радиус поворота
• Габариты: 70×110 мм - соответствует внутренним размерам каналов серии Rapid 80
• Материал: АБС-пластик - прочный, ударостойкий, устойчив к химическим воздействиям
• Цвет: Чисто-белый - совпадает с цветовой гаммой всей серии Rapid 80
• Симметричность: Да - одинаково подходит для симметричных и асимметричных каналов
• Исполнение: Формованный - однородная структура материала без сварных швов
• Содержание галогенов: Отсутствует - безопасен при возможном возгорании, соответствует требованиям пожарной безопасности
• Покрытие: Без покрытия - поверхность матовая, не требует дополнительной защиты
• Артикул: GK-AH70110RW

Совместимость и монтаж

Угол совместим исключительно с кабельными каналами серии Rapid 80 GK, GS и GA. Он не подходит для других серий или брендов. Монтаж выполняется путём защёлкивания на торец основного канала - крышка фиксируется методом перекрывающего наложения, что обеспечивает плотное закрывание без зазоров. Для сборки достаточно рук - специальных инструментов не требуется. Перед установкой проверьте соответствие внутреннего профиля канала и угла - они должны идеально совпадать по форме и размеру.

Безопасность и стандарты

Материал АБС-пластика без галогенов снижает риск образования токсичных газов при нагреве или горении. Соответствует европейским нормам RoHS и REACH. Применим в помещениях с высокими требованиями к экологии и пожарной безопасности - медицинских учреждениях, образовательных зонах, пищевых производствах.

Преимущества

• Регулируемый угол - позволяет компенсировать неточности при монтаже трубопровода или стен
• Высокая жесткость материала - сохраняет форму даже при значительных нагрузках
• Легкая установка - не нужны болты, клей или сварка
• Стандартный цвет - легко сочетается с другими элементами серии Rapid 80
• Отсутствие галогенов - безопаснее для здоровья и окружающей среды

Ограничения применения

• Не предназначена для открытого уличного монтажа - материал не рассчитан на длительное UV-воздействие
• Не рекомендован для мест с постоянным контактом с маслами, растворителями или агрессивными химикатами
• Не подходит для систем с температурой выше +65 C - пластик теряет форму при перегреве
• Не используется как самостоятельный кабельный канал - только как фасонная деталь для серии Rapid 80

Примеры использования

• Обход колонны в производственном цеху при прокладке кабелей управления станками
• Поворот трассы от потолка к стене в офисном помещении
• Соединение вертикального и горизонтального участка кабельного канала в распределительном щите
• Прокладка сигнальных кабелей в автоматизированных линиях с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры канала и угла совпадали - даже небольшое расхождение вызывает люфт и плохую герметичность
• При необходимости точной настройки угла используйте плоскогубцы с мягкими губками - так не повредится поверхность пластика
• Не затягивайте крышку слишком сильно - она не имеет резьбы, и перегрузка может деформировать защёлки
• Храните угол в сухом месте при комнатной температуре - перепады влажности могут вызвать микроскопические деформации
• Если вам нужен угол другого типа - обратите внимание на аналогичные модели серии GK-AH с другими размерами (например, 90x140 мм)
