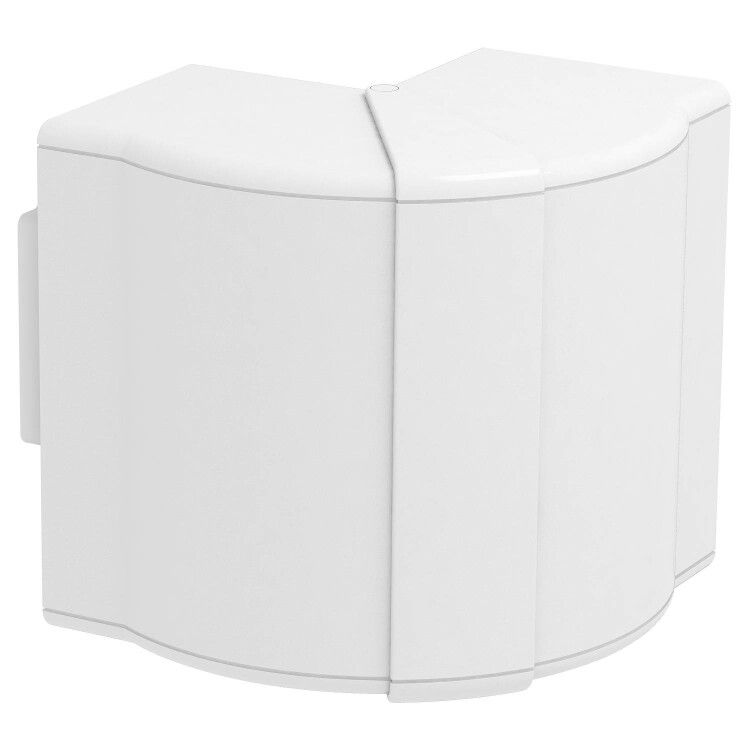

Внешний угол кабельного канала Rapid 80 регулируемый 70x130 мм (ABS-пластик,белый) (GK-AH70130RW) | 6274410 OBO Bettermann

Угол для кабельного канала внешний регулируемый 70x130 мм (ABS-пластик, белый) от OBO BETTERMANN - фасонный элемент для изменения направления кабельных каналов серии Rapid 80 GK, GS и GA. Простой в монтаже, устойчив к механическим нагрузкам и не содержит галогенов, что делает его безопасным для использования в закрытых помещениях.

Назначение и область применения

Этот угол предназначен для соединения двух участков кабельного канала под изменяемым углом, когда требуется плавный поворот трассы. Подходит для прокладки силовых и слаботочных кабелей в офисах, производственных цехах, жилых зданиях и других объектах, где важна эстетика и надёжность защиты проводов. Используется исключительно с кабельными каналами серии Rapid 80 GK, GS и GA.

Технические характеристики

• Тип: Угол внешний регулируемый
• Угол регулировки: 80°–100° - позволяет адаптировать поворот под реальные условия монтажа
• Габариты: 70×130 мм - соответствует ширине и высоте каналов серии Rapid 80
• Материал: АБС-пластик - прочный, ударопрочный, не выгорает на свету
• Цвет: Чисто-белый - сочетается с другими элементами системы, не требует окраски
• Симметричность: Да - одинаково подходит для симметричных и асимметричных каналов
• Исполнение: Формованный - однородная структура материала, без сварных швов
• Крышка: Одна, перекрывающего типа - легко открывается для обслуживания
• Галогены: Отсутствуют - соответствие требованиям экологической безопасности (RoHS)
• Покрытие: Без покрытия - поверхность матовая, не скользкая
• Артикул: GK-AH70130RW / 6274410

Совместимость и монтаж

Угол совместим только с кабельными каналами Rapid 80 GK, GS и GA. Он не подходит для других серий или сторонних систем. Монтаж осуществляется путём защёлкивания на торец основного канала. Регулировка угла выполняется вручную до нужной величины (80–100°) перед фиксацией. Крышка крепится методом перекрывающего наложения - её можно снять без инструментов для осмотра или замены кабелей. Посадочные поверхности имеют точные геометрические формы, обеспечивающие плотное прилегание без щелей.

Безопасность и стандарты

Материал не содержит галогенов, что снижает токсичность продуктов горения при возгорании. Соответствует нормам RoHS. Не выделяет вредных веществ при длительном использовании внутри помещений. Не рекомендуется для открытых наружных установок - материал не рассчитан на постоянное воздействие УФ-излучения и атмосферных осадков.

Преимущества

• Регулируемый угол - позволяет точно подстроить трассу под сложные конфигурации стен и потолков
• Высокая механическая прочность АБС-пластика - выдерживает давление при укладке кабелей и случайные удары
• Лёгкий вес - удобен для работы на высоте и в труднодоступных местах
• Простота сборки - не требует клея, саморезов или специальных инструментов
• Экологическая безопасность - отсутствие галогенов делает его подходящим для медицинских и образовательных учреждений

Ограничения применения

• Не предназначена для наружного монтажа - пластик не устойчив к длительному воздействию солнечного света и влаги
• Не совместим с кабельными каналами других производителей или серий, кроме Rapid 80 GK/GS/GA
• Не используется в средах с температурой выше +50 C - возможна деформация материала
• Не подходит для прокладки кабелей с напряжением более 1000 В - не является электроизоляционным элементом класса I

Примеры использования

• Поворот трассы вдоль стены в серверной комнате, где необходимо сохранить компактность
• Соединение вертикального и горизонтального участка канала в офисе с наклонным потолком
• Обход балок или труб в производственном цехе, где нельзя использовать жесткие повороты
• Завершение трассы вдоль колонны с нестандартным углом

Практические советы

• Перед монтажом проверьте, чтобы внутренние габариты канала и угла совпадали - даже небольшое расхождение вызывает зазоры
• Регулируйте угол до того, как вставить кабели - после заполнения канала будет сложно добиться точного положения
• Если угол используется в месте с высокой проходимостью, дополнительно зафиксируйте его двумя саморезами через отверстия в корпусе
• Не используйте этот угол как опору для тяжёлых устройств - он не рассчитан на механическую нагрузку сверх массы кабелей
• При необходимости замены - просто оттяните крышку вверх, она снимется без усилий
