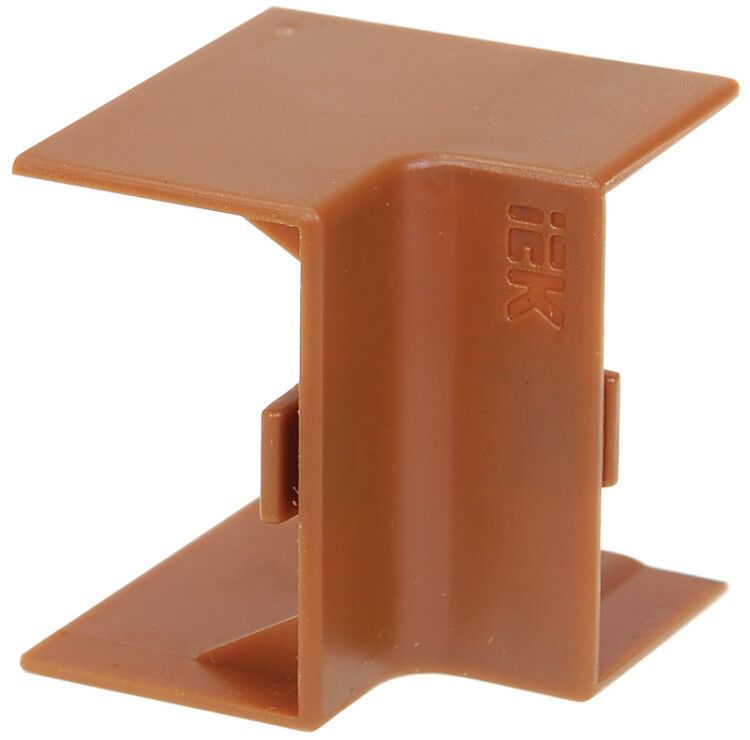

Внутренний угол 20х10 КМВ дуб | CKK10D-V-020-010-K11 IEK EL-KK10D-V-020-010-K11

Угол внутренний кабель-канала КМВ 20х10 дуб (4 шт/комплект) от IEK используется для плавного перехода между двумя участками кабель-канала под углом 90° внутри помещений. Этот элемент из ПВХ обеспечивает аккуратную укладку проводов в системах электромонтажа, совместим с другими компонентами серии ELECOR.

Назначение и область применения

Угол внутренний кабель-канала КМВ 20х10 дуб предназначен для создания внутренних поворотов в кабель-каналах при прокладке проводов и кабелей. Применяется в электромонтажных работах в помещениях: офисах, жилых домах, производственных зонах. Подходит для систем, где требуется сохранить эстетичный вид трассы и избежать острых углов.

Технические характеристики

• Тип: Угол внутренний, 90°
• Материал: Поливинилхлорид (ПВХ) - прочный, устойчивый к механическим воздействиям и химическим средам
• Цвет: Дуб - имитация древесной фактуры, сочетается с декоративными интерьерами
• Размер канала: 20×10 мм - соответствует стандартному профилю кабель-канала КМВ
• Температурный диапазон: от -15C до +60C - допустимо использование в большинстве закрытых помещений
• Срок службы: 25 лет - долговечность при соблюдении условий эксплуатации
• Форма: Симметричная - позволяет использовать угол в обоих направлениях
• Нормативный документ: ТУ 2291-001-1436938-2008
• Покрытие: Без покрытия - поверхность матовая, не требует дополнительной обработки

Совместимость и монтаж

Угол внутренний кабель-канала КМВ 20х10 дуб совместим с кабель-каналами того же типоразмера (20×10 мм) и серии ELECOR от IEK. Монтаж осуществляется методом перекрывания: деталь надевается на торец одного канала и защелкивается на соседнем, образуя герметичный стык без дополнительных крепежей. Для фиксации используются саморезы или клей, если требуется повышенная надежность. Комплект содержит 4 единицы - достаточно для одной точки поворота.

Преимущества

• Не требует резки или доработки - готовый элемент для быстрого монтажа
• Сохраняет целостность изоляции кабелей - минимизирует риск повреждения при изгибе
• Стойкий к деформации - ПВХ не теряет форму при температурных колебаниях
• Эстетика цвета «дуб» - маскирует трассу в интерьере без необходимости окраски
• Легко комбинируется с другими элементами серии ELECOR - система единая и стандартизированная

Ограничения применения

• Не предназначена для открытого монтажа на улице - материал не выдерживает УФ-излучения и осадков
• Не рекомендуется для мест с постоянным контактом с растворителями, бензином или агрессивными химикатами
• Не подходит для высокотемпературных зон выше +60C - например, рядом с нагревательными приборами
• Не заменяет внешние углы - для наружных поворотов нужны другие элементы

Примеры использования

• Прокладка силовых кабелей вдоль стен в квартире с последующим поворотом вниз к розеткам
• Обустройство слаботочных сетей (LAN, TV, сигнализация) в офисах с деревянной отделкой
• Монтаж кабель-каналов в цехах с частыми перемещениями оборудования - для защиты проводов от случайных ударов
• Создание скрытых трасс в новых ремонтах, где важна визуальная гармония с плинтусами и наличниками

Практические советы

• Проверьте перед монтажом, что каналы имеют точный размер 20×10 мм - расхождение даже 1–2 мм может помешать защелкиванию
• Если планируете заполнение канала на 70% и более, используйте два угла подряд - так снижается нагрузка на пластик
• При работе в холодном помещении (+5…-15C) согрейте угол руками перед установкой - ПВХ становится менее хрупким
• Не применяйте этот угол как опору для тяжелых кабелей - он рассчитан только на направление, а не на нагрузку
• Артикулы ckk10d-v-020-010-k11 и el-kk10d-v-020-010-k11 - это один и тот же продукт от IEK; различия в номерах связаны с внутренней классификацией поставщиков
