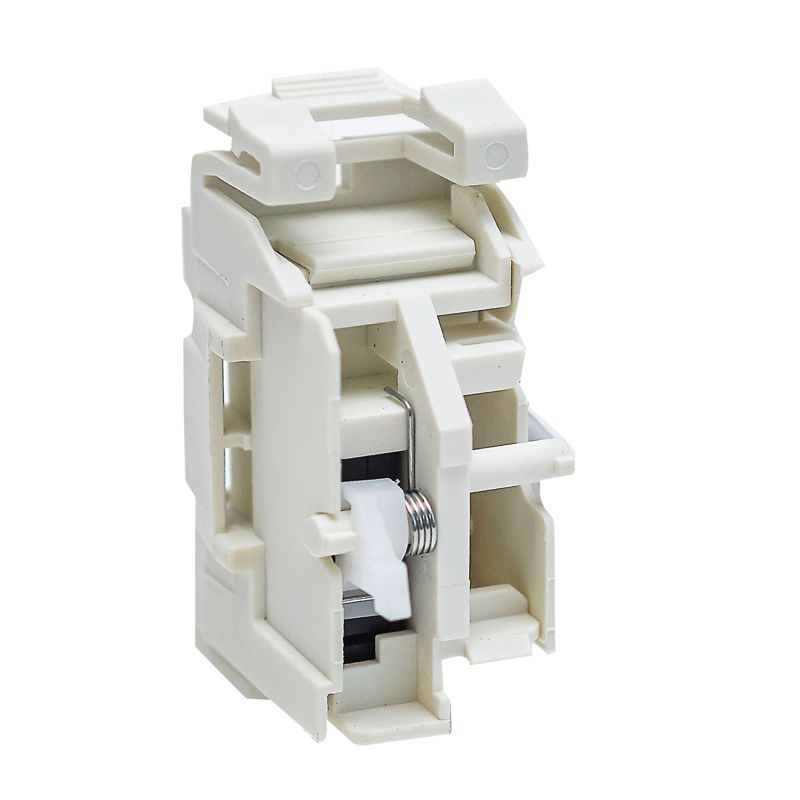

Вспомогательный контакт 1НО1НЗ 100-160 (правый) PRO.KVANT | KVA000034 Контактор (Legrand)

Вспомогательный контакт 1НО1НЗ 100-160 (правый) от бренда Контактор Ульяновск - это компонент для передачи сигнала о состоянии силовых контактов автоматического выключателя PRO.KVANT. Артикул kva000034 устанавливается исключительно на правую сторону устройства и совместим с сериями PRO.KV ACC.

Назначение и область применения

Вспомогательный контакт 1НО1НЗ 100-160 (правый) используется для передачи информации о положении силовых контактов автоматического выключателя PRO.KVANT: включено или отключено. Он не управляет током нагрузки, а лишь формирует сигнал для систем управления, контроля или индикации - например, для лампочек состояния, PLC, реле или панелей оператора.

Подходит для установки в коммутационные аппараты серии PRO.KV ACC, где требуется внешняя сигнализация работы автомата - в распределительных щитах, на станках, конвейерах, системах аварийного отключения.

Технические характеристики

• Тип контакта: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Место установки: правый слот (не подходит для левой стороны)
• Совместим с: автоматическими выключателями PRO.KVANT серии PRO.KV ACC
• Электрическая изоляция: обеспечивается конструкцией корпуса, рассчитана на работу в цепях управления низкого тока

Совместимость и монтаж

Вспомогательный контакт 1НО1НЗ 100-160 (правый) устанавливается только в правый слот автоматического выключателя PRO.KVANT. Для монтажа необходимо:

• Убедиться, что выключатель отключен и обесточен
• Извлечь заглушку с правой стороны корпуса
• Вставить контакт до характерного щелчка - он фиксируется механически
• Не использовать усилие - перегрузка может повредить защелку или механизм передачи движения

Артикул kva000034 несовместим с другими сериями выключателей, даже если они имеют аналогичный внешний вид. Только PRO.KV ACC.

Преимущества

• Чёткая механическая связь с основными контактами - сигнал точно соответствует реальному положению автомата
• Фиксированная полярность установки - предотвращает ошибки при сборке
• Простая замена без инструментов - достаточно снять крышку и вставить новый контакт
• Высокая надёжность контактов при малых токах управления - оптимизировано для сигналов, а не для нагрузки

Ограничения применения

• Не предназначены для коммутации токов выше 5 А - только для цепей управления
• Не работает с выключателями других серий, кроме PRO.KV ACC
• Установлен только на правой стороне - нельзя перемещать на левую
• Не рекомендовано применение во взрывоопасной среде - отсутствует взрывозащита

Примеры использования

• Лампа индикации “Включён” на пульте управления станком
• Сигнал в PLC для запуска следующего этапа технологической линии
• Автоматическое отключение вентиляции после отключения питания насоса
• Система учёта времени работы оборудования через реле времени

Практические советы

• Перед установкой проверьте, что выключатель PRO.KVANT имеет свободный правый слот - некоторые модели уже заняты другим модулем
• При использовании нескольких вспомогательных контактов - соблюдайте последовательность: НО для индикации включения, НЗ для индикации отключения
• Не используйте этот контакт как самостоятельный выключатель - он не рассчитан на частые коммутации под нагрузкой
• При замене - всегда используйте оригинальную деталь kva000034; аналоги могут иметь отличную геометрию или срок службы
