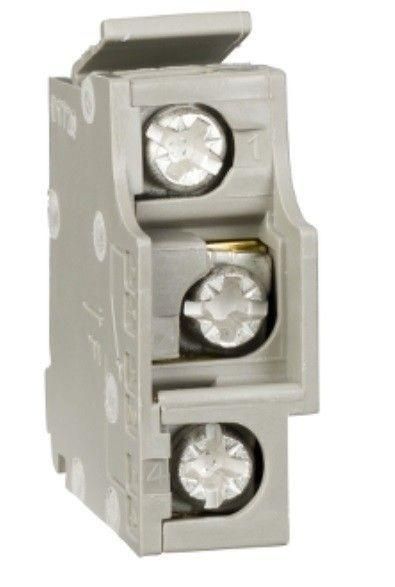

Контакт вспомогательный OF SystemePact CCB 2НО2НЗ левый Systeme Electric SPD-OF-02-22L

Вспомогательный контакт OF (2NO2NC) левый (250) от бренда Systeme Electric - это компонент для передачи сигнала о состоянии главных контактов автоматического выключателя. Артикул spd-of-02-22l предназначен для монтажа на выключатели серии SystemePact CCB DC и обеспечивает надёжное определение положения аппарата: включён/выключен. Подходит для систем управления, защиты и контроля.

Назначение и область применения

Вспомогательный контакт OF (2NO2NC) левый (250) используется для передачи информации о положении главных контактов автоматического выключателя в управляющие и сигнализационные цепи. Он фиксирует два состояния: когда выключатель включён (главные контакты замкнуты) и когда он отключён - либо вручную, либо из-за срабатывания защиты (Trip).

Этот контакт применяется в системах автоматизации, где важно знать реальное положение выключателя, например: в пультах управления, PLC, реле времени, световой сигнализации, интерфейсах HMI. Особенно актуален для промышленного оборудования - станков, конвейеров, распределительных щитов с высокой нагрузкой до 250 А.

Технические характеристики

• Тип изделия: вспомогательный контакт состояния OF
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Номинальный рабочий ток: 250 А - допустимый ток через главные контакты выключателя, на который рассчитан этот контакт; сам контакт работает в слаботочных цепях управления
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для проводов до 2,5 мм2
• Способ монтажа: монтаж сбоку - устанавливается параллельно корпусу выключателя, под передней крышкой
• Количество переключающих контактов: 0 - контакт не коммутирует силовые цепи, только сигналы
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Вспомогательный контакт OF (2NO2NC) левый (250) совместим исключительно с автоматическими выключателями серии SystemePact CCB DC. Установка возможна только на левой стороне корпуса выключателя, под передней крышкой. Монтаж требует предварительного отключения питания и снятия крышки. Контакт защёлкивается на специальном креплении и фиксируется винтами. После установки необходимо проверить механическую связь с механизмом выключателя - перемещение контактов должно точно соответствовать положению главных контактов.

Не совместим с другими сериями выключателей, даже от Systeme Electric. Для правостороннего монтажа требуется другая модификация - OF (правый).

Безопасность и стандарты

Вспомогательный контакт OF (2NO2NC) левый (250) проектировался в соответствии с требованиями международных стандартов для устройств управления и защиты. Компонент не имеет собственной защиты от перегрузок - он лишь передаёт информацию. Все параметры безопасности обеспечиваются основным выключателем SystemePact CCB DC, к которому он подключён.

Преимущества

• Четыре контакта (2NO + 2NC) позволяют гибко организовать сигнализацию: можно одновременно контролировать включение и отключение, использовать для резервирования или логических схем
• Винтовое подключение - удобно для обслуживания, не требует специальных инструментов
• Механическая синхронизация с главными контактами гарантирует точность сигнала - нет задержек или ложных срабатываний
• Установка под передней крышкой сохраняет герметичность и внешний вид шкафа

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальная мощность вспомогательной цепи должна соответствовать параметрам управляющего устройства (обычно ≤ 10 А, 250 В переменного тока)
• Работает только с выключателями SystemePact CCB DC - несовместим с другими типами, включая AC-версии или другие серии
• Требует доступа к боковой поверхности выключателя - невозможен монтаж в плотно упакованных шкафах без зазора
• Не защищён от воздействия воды или пыли - должен использоваться внутри закрытых щитов с IP ≥ 54

Примеры использования

• Подключение к PLC: один НО-контакт даёт сигнал “Выключатель включён”, один НЗ - “Выключатель отключён”
• Индикация на панели: светодиоды горят при включении/отключении, управляемые этими контактами
• Автоматическое отключение других устройств при срабатывании защиты (например, остановка насоса после Trip)
• Системы учёта времени работы: фиксация длительности включённого состояния через импульсы от НО-контактов

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключён и обесточен - риск поражения током при работе под напряжением!
• Проверьте посадочные места на выключателе: если контакт не защёлкивается - возможно, установлен неверный тип (не левый, а правый)
• При подключении используйте провода сечением 0,5–2,5 мм2. Более толстые - не войдут в зажимы
• Обязательно протестируйте работу контактов после монтажа: переведите выключатель в положения “ВКЛ” и “ОТКЛ” и проверьте изменение состояния цепи тестером
• Не затягивайте винты слишком сильно - есть риск повредить пластиковую рамку контакта
• Артикул spd-of-02-22l - это именно левый вариант. Для правой стороны нужен другой артикул - не путайте!
