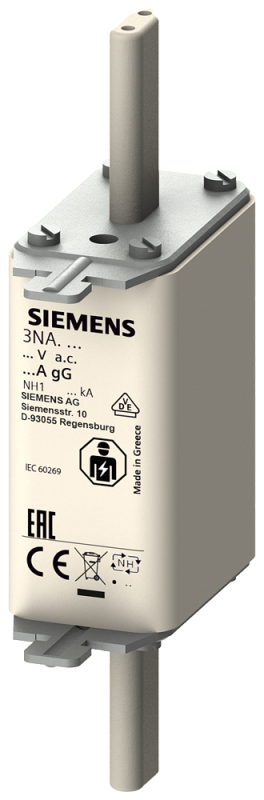

Вставка плавкая низковольтная GL/GG Iном.=80А Uном.=500В с неизолиров. выступами для монт./демонт. типоразмер 1 Siemens 3NA3124

Плавкая вставка Siemens 3na3124 - это высоковольтный предохранитель типа gL/gG, рассчитанный на работу в цепях переменного и постоянного тока. Она защищает оборудование от перегрузок и коротких замыканий, особенно там, где требуется быстрое отключение при аварийных режимах. Устройство имеет неизолированные выступы для удобной установки и демонтажа, а передний индикатор позволяет визуально определить состояние срабатывания.

Назначение и область применения

Плавкая вставка Siemens 3na3124 предназначена для защиты силовых цепей в распределительных щитах, пускателях, преобразователях частоты и других устройствах промышленного оборудования. Применяется в системах с напряжением до 500 В переменного тока и до 440 В постоянного тока. Подходит для защиты двигателей, кабельных линий, трансформаторов и другого оборудования, требующего надёжной защиты от сверхтоков.

Технические характеристики

• Номинальный ток: 80 А - максимальный длительно допустимый ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 500 В переменного тока / 440 В постоянного тока - предельное рабочее напряжение сети.
• Отключающая способность: 120 кА - максимальный ток короткого замыкания, который вставка может безопасно прервать.
• Категория применения: gL/gG - универсальный класс, обеспечивающий защиту как от перегрузок, так и от коротких замыканий; совместим с большинством стандартных держателей.
• Типоразмер: 1 - соответствует габаритным размерам, указанным в стандарте IEC 60269-1; обеспечивает механическую совместимость с держателями этого же типоразмера.
• Индикация: передняя - цветовой индикатор на лицевой стороне показывает сработавшую вставку, что ускоряет диагностику.
• Род тока: переменный и постоянный - работает в обоих типах сетей, но с разными предельными напряжениями.

Совместимость и монтаж

Плавкая вставка Siemens 3na3124 устанавливается в держатели предохранителей типоразмера 1, соответствующие стандарту IEC 60269. Монтаж выполняется через неизолированные выступы - они позволяют легко фиксировать вставку в держателе с помощью зажимов или рычагов. Для демонтажа используйте изолирующие плоскогубцы или специальные инструменты. Обязательно отключите питание перед заменой. Не применяйте вставку в держателях с другими типоразмерами - это нарушит контакт и может вызвать перегрев.

Безопасность и стандарты

Плавкая вставка Siemens 3na3124 соответствует международному стандарту IEC 60269-1 и IEC 60269-2. Произведена в соответствии с требованиями безопасности для промышленного электрооборудования. Индикатор срабатывания повышает безопасность обслуживания - оператор сразу видит, нуждается ли вставка в замене. Наличие неизолированных выступов требует соблюдения правил работы под напряжением: замену следует проводить только после отключения питания и проверки отсутствия напряжения.

Преимущества

• Высокая отключающая способность (120 кА) - надёжно защищает даже в условиях крупных КЗ.
• Универсальная категория gL/gG - подходит для широкого спектра нагрузок, включая двигатели и кабели.
• Передний индикатор - снижает время простоя при диагностике отказов.
• Неизолированные выступы - обеспечивают прочную механическую фиксацию в держателе, исключают люфт.
• Поддержка постоянного тока - редкое преимущество среди аналогичных изделий, расширяет области применения.

Ограничения применения

• Не предназначен для использования в цепях с напряжением выше 500 В переменного или 440 В постоянного тока - риск пробоя и возгорания.
• Не рекомендуется применять в средах с повышенной запылённостью без дополнительной герметизации - частицы пыли могут попасть в держатель и нарушить контакт.
• Не подлежит восстановлению после срабатывания - необходимо заменить новой вставкой того же номинала.
• Не использовать в качестве основной защиты в цепях с очень высокими импульсными токами (например, при запуске мощных насосов без плавного пуска) - возможны ложные срабатывания.

Примеры использования

• Защита частотного преобразователя на 75 кВт в цехе с автоматизированной линией.
• Стационарный держатель предохранителя в распределительном шкафу станка с ЧПУ.
• Щитовая защита ввода в производственный корпус с источником постоянного тока 380 В.
• Цепь управления электромагнитным контактором в условиях колебаний напряжения.

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток с расчетным током защиты - лучше брать с запасом 10–15%, но не более чем на 20%.
• Проверьте посадочные размеры держателя: типоразмер 1 требует точного соответствия глубины и ширины контактов.
• При замене не меняйте тип вставки - если был установлен gL/gG, не ставьте gR или aM - это нарушит координацию защиты.
• Обращайте внимание на температурный режим: вставка теряет свою эффективность при температуре выше +40 C - убедитесь, что держатель находится в хорошо вентилируемом месте.
• Храните запасные вставки в сухом помещении - влага может повлиять на контактные поверхности.
