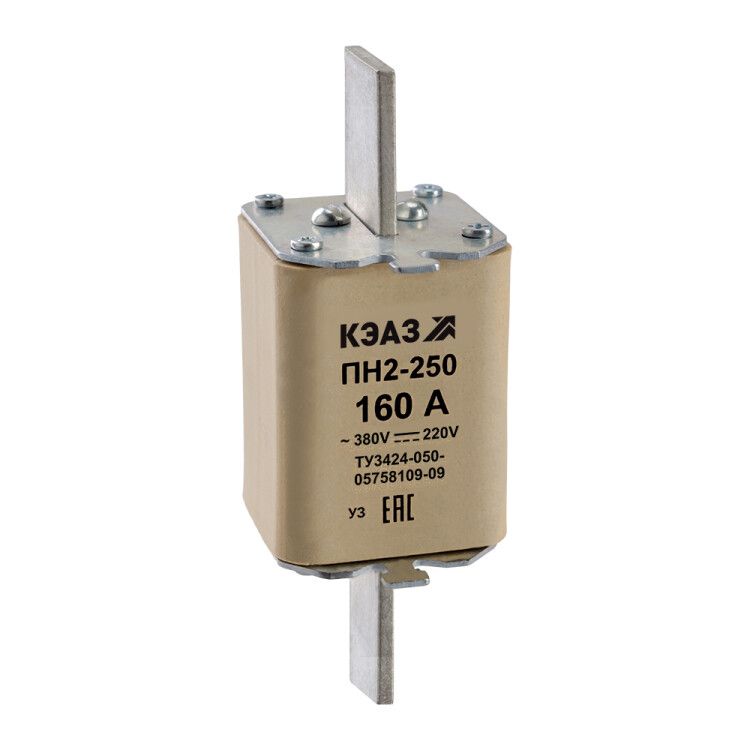

Вставка плавкая ПН2-250-160А-У3 | 110880 КЭАЗ

Вставка плавкая ПН2-250-160А-У3 от КЭАЗ - это однополюсный предохранитель для защиты силовых цепей от перегрузок и коротких замыканий. Применяется в промышленном оборудовании, распределительных щитах и системах с переменным током до 380 В и постоянным до 220 В.

Назначение и область применения

Вставка плавкая ПН2-250-160А-У3 защищает электрические цепи от повреждений при перегрузках и аварийных режимах, таких как короткое замыкание. Подходит для установки в аппаратах и коммутационных устройствах на промышленных объектах, в распределительных щитах, на станциях управления, конвейерах и других силовых системах. Работает в сетях переменного тока 50/60 Гц с напряжением до 380 В и постоянного тока до 220 В.

Технические характеристики

• Номинальный ток: 160 А - максимальный длительно допустимый ток, который вставка выдерживает без срабатывания;
• Габарит предохранителя: 250 А - указывает на физический размер и совместимость с держателями предохранителей этого класса;
• Номинальное напряжение: 380 В (переменный ток), 220 В (постоянный ток);
• Предельная отключающая способность: 100 кА - максимальный ток короткого замыкания, который вставка может безопасно прервать;
• Род тока: AC/DC - работает как в сетях переменного, так и постоянного тока;
• Частота: 50/60 Гц - совместима со стандартными сетями России и стран СНГ;
• Количество полюсов: 1 - однополюсная вставка, рассчитана на защиту одной фазы или одного провода;
• Климатическое исполнение: У3 - предназначена для работы в умеренном климате при температуре от -60 C до +40 C;
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; требует установки в закрытые корпуса или держатели;
• Категория применения: gL/gG - обеспечивает защиту как от перегрузок, так и от коротких замыканий, соответствует международному стандарту IEC 60269;
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009;
• Код в реестре РЭП: РЭ-2495/20.

Совместимость и монтаж

Вставка плавкая ПН2-250-160А-У3 - втычного типа, монтируется непосредственно в держатель предохранителя на аппарате. Совместима с держателями серии ПН2, рассчитанными на габарит 250 А. Для надежной работы необходимо использовать оригинальные или сертифицированные держатели того же типоразмера. Монтаж выполняется при отключенном питании. Недопустимо использование адаптеров или переходников, не предусмотренных производителем.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ 17242-86 и ТУ3424-050-05758109-2009. Категория применения gL/gG гарантирует высокую надежность отключения даже при очень больших токах КЗ. Произведена на КЭАЗ - заводе с системой менеджмента качества, соответствующей международным стандартам. Сертифицирована в реестре радиоэлектронной продукции (РЭ-2495/20).

Преимущества

• Высокая отключающая способность (100 кА) - позволяет применять в мощных промышленных системах с большими токами КЗ;
• Широкий диапазон рабочих температур (-60…+40 C) - подходит для холодных регионов и неотапливаемых помещений;
• Поддержка переменного и постоянного тока - универсальность для различных типов нагрузок;
• Совместимость с распространёнными держателями ПН2 - легко заменить при необходимости;
• Надежная конструкция из качественной керамики и металлических контактов - долгий срок службы при соблюдении условий эксплуатации.

Ограничения применения

• Не применяется вне держателя - степень защиты IP00 требует обязательной установки в закрытый корпус;
• Не предназначен для защиты слаботочных цепей, автоматики или электроники - только для силовых цепей;
• Максимальное напряжение постоянного тока - 220 В; при более высоких значениях возможна опасность возникновения дуги;
• Не рекомендуется для многократных срабатываний - после каждого срабатывания требуется замена;
• Не используется в условиях повышенной запыленности или влаги без дополнительной герметизации держателя.

Примеры использования

• Защита входных групп промышленных станков с ЧПУ;
• Фазовая защита в распределительных щитах на заводах и складах;
• Цепи питания конвейерных линий и насосных станций;
• Системы зарядки аккумуляторов на постоянном токе (до 220 В);
• Щиты управления лифтами и эскалаторами.

Практические советы

• Выбирая вставку ПН2-250-160А-У3, проверьте соответствие габарита 250 А вашему держателю - неверный размер не позволит установить вставку;
• При замене всегда используйте аналогичную по номиналу и типу вставку - нельзя заменять 160 А на 200 А без перерасчета всей защиты;
• Перед установкой осмотрите держатель: наличие оплавления, окисления контактов или трещин - причина для замены самого держателя;
• При работе в условиях низких температур (ниже -40 C) убедитесь, что держатель и вставка хранились в тепле перед монтажом - материал становится хрупким;
• Не пытайтесь восстановить сработавшую вставку - она одноразовая и не подлежит ремонту.
