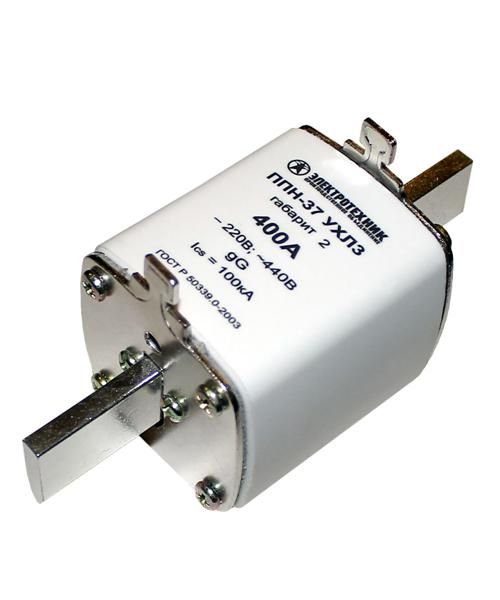

Вставка плавкая ППН-37 УХЛ3 400А габарит 2 IP00 Электротехник ET522680

Плавкая вставка ППН-37 УХЛ3 400А габарит 2 IP00 от бренда Электротехник - это низковольтный предохранитель типа HRC, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Артикул et522680 соответствует стандартной модели для промышленного оборудования с высокой токовой нагрузкой.

Назначение и область применения

Плавкая вставка ППН-37 УХЛ3 400А используется для защиты силовых цепей переменного тока до 1000 В. Применяется в распределительных щитах, пускателях, контакторах и других устройствах, где требуется надёжная защита от аварийных токов. Подходит для установки на промышленном оборудовании: насосах, компрессорах, конвейерах, станках с ЧПУ.

Технические характеристики

• Номинальный ток: 400 А
• Габарит: 2 (стандартный размер для HRC-предохранителей)
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий, требует установки в закрытом корпусе
• Исполнение: УХЛ3 - умеренный и холодный климат, для работы в помещениях с контролируемой температурой и влажностью
• Тип: HRC (высоковольтный разрывной предохранитель) - обеспечивает быстрый и безопасный разрыв при КЗ
• Работает в сетях переменного тока до 1000 В

Совместимость и монтаж

Плавкая вставка ППН-37 УХЛ3 400А совместима с предохранительными держателями, предназначенными для габарита 2. Для монтажа необходимо использовать изолированные зажимы с правильным усилием затяжки - переусиливать нельзя, чтобы не повредить контактную поверхность. Перед установкой проверьте соответствие номинала тока и напряжения сети. Нельзя заменять эту вставку на более мощную - это нарушит принцип защиты всей цепи.

Безопасность и стандарты

Предохранитель соответствует требованиям ГОСТ Р МЭК 60269-1 и ГОСТ Р МЭК 60269-2-1, которые регламентируют испытания и эксплуатацию HRC-предохранителей. Обеспечивает класс отключения gG - универсальная защита кабелей и оборудования. Отличается стабильной работой даже при многократных импульсных перегрузках.

Преимущества

• Высокая коммутационная способность - выдерживает токи короткого замыкания до десятков килоампер
• Максимальная надёжность при длительной работе в условиях постоянной нагрузки
• Чёткий разрыв цепи при аварии - снижает риск возгорания и повреждения оборудования
• Устойчивость к колебаниям температуры благодаря исполнению УХЛ3

Ограничения применения

• Не применяется вне закрытых корпусов - степень защиты IP00 исключает использование на открытом воздухе или в пыльных/влажных средах без дополнительной защиты
• Не подходит для защиты чувствительной электроники - только для силовых цепей
• Требует обязательной замены после срабатывания; восстановление невозможно
• Не рекомендован для частых включений/отключений - предназначен для защиты, а не для управления

Примеры использования

• Защита главного входа в промышленный шкаф управления
• Фазовая защита двигателя 30–40 кВт в системе автоматизации
• Общая защита группы потребителей в распределительном щите
• Цепи питания тяговых преобразователей и частотных регуляторов

Практические советы

• Перед заменой всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Выбирайте вставку с точным соответствием номиналу - 400 А здесь не является запасом, а расчетным значением
• Проверяйте состояние держателя перед установкой новой вставки - окисленные или поврежденные контакты вызывают нагрев
• При использовании в цепях с высокими пусковыми токами (например, асинхронные двигатели) убедитесь, что время срабатывания вставки не будет ложным
• Артикул et522680 - единственный идентификатор для заказа аналогичной вставки; другие модели схожего названия могут отличаться по габариту или току
