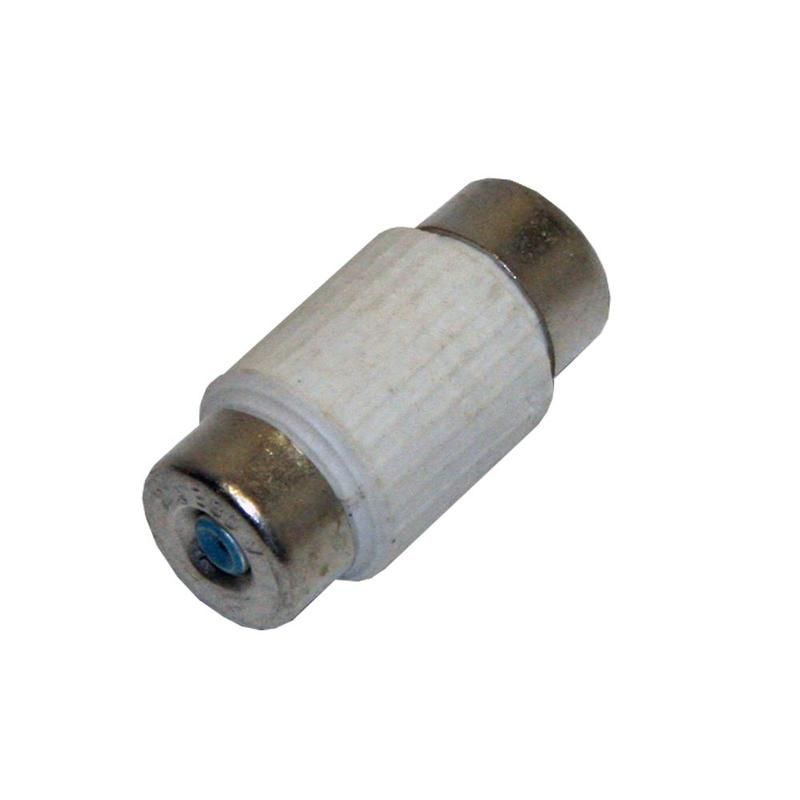

Вставка плавкая ПВДI-6.3А М3 к ПДС экспорт Кашин 360010006Э006.30ИС00 КашинЗЭА

Вставка плавящаяся ПВДI-6.3А М3 для предохранителя ПДС экспорт Кашин - это одноразовый элемент защиты цепей постоянного тока, предназначенный для быстрого отключения питания при перегрузках или коротком замыкании. Применяется в предохранителях серии ПДС экспорта производства завода КашинЗЭА.

Назначение и область применения

Вставка плавящаяся ПВДI-6.3А М3 используется для защиты электрооборудования от сверхтоков. Она устанавливается внутрь корпуса предохранителя типа ПДС экспорт и срабатывает при превышении допустимой нагрузки - расплавляясь и разрывая электрическую цепь. Подходит для применений в системах управления, автоматике, силовой электронике на постоянном токе до 500 В.

Технические характеристики

• Номинальный ток: 6,3 А - максимальная рабочая нагрузка, которую вставка выдерживает длительно без срабатывания;
• Рабочее напряжение: до 500 В постоянного тока - не рекомендуется использование в сетях переменного тока;
• Габариты: тип M3 - соответствует стандартному размеру гильзы для установки в предохранители ПДС экспорт;
• Материал контактов: медные части с серебряными контактами - обеспечивает надёжную проводимость и минимальные потери;
• Изоляция: кварцевый песок внутри трубки - способствует гашению дуги при срабатывании.

Совместимость и монтаж

Вставка совместима исключительно с предохранителями серии ПДС экспорт, изготовленными заводом КашинЗЭА. Установка выполняется вручную: вставьте её полностью в патрон до упора, проверив плотное соединение с контактами. Нельзя использовать с другими моделями предохранителей - даже близкими по внешнему виду. Перед заменой обязательно отключите питание и убедитесь, что цепь обесточена.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.5-1-98 и международным стандартом IEC 60269-1 для предохранителей малых токов. Соответствие гарантирует безопасность при работе в условиях повышенной влажности и температурных колебаний. Сертифицирована для применения в промышленных объектах России и стран СНГ.

Преимущества

• Высокая точность срабатывания - гарантированное отключение при токе выше 6,3 А;
• Устойчивость к импульсным перегрузкам - не срабатывает при кратковременных скачках тока;
• Стандартный форм-фактор M3 - легко заменить в полевых условиях без специнструмента;
• Чёткая маркировка номинала - позволяет избежать ошибок при замене.

Ограничения применения

• Не переменный ток - работает только на постоянном токе до 500 В;
• Не подлежит восстановлению - после срабатывания требует обязательной замены;
• Не предназначен для частых коммутаций - рассчитана на аварийное отключение, а не на штатное управление;
• Не используйте в средах с высокой запылённостью без герметичной защиты корпуса предохранителя.

Примеры использования

Вставка применяется в:

• Промышленных контроллерах и преобразователях частоты;
• Системах зарядки аккумуляторов постоянного тока;
• Автомобильных и железнодорожных аппаратах с DC-питанием;
• Линиях передачи энергии в слаботочных устройствах управления.

Практические советы

• Перед заменой всегда проверяйте причину срабатывания - возможно, есть повреждение оборудования, вызывающее постоянные перегрузки;
• Выбирайте вставку точно по номиналу: замена на более мощную (например, 10 А) снижает уровень безопасности;
• Храните в сухом месте, избегайте механических воздействий - деформация гильзы может нарушить работу;
• Обязательно используйте оригинальные вставки ПВДI-6.3А М3 от КашинЗЭА - аналоги могут иметь отличные времятоковые характеристики.
