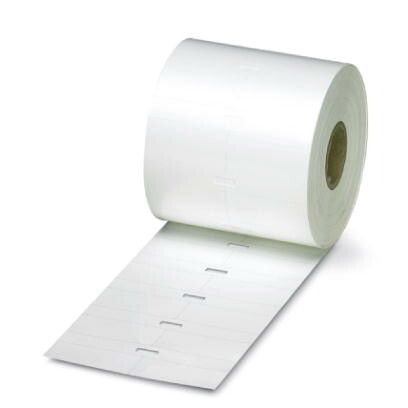

Вставная табличка EMT (40X17)R | 0817293 Phoenix Contact

Вставная табличка EMT (40x17)R от Phoenix Contact — это бесшовный элемент маркировки для кабелей и проводов, предназначенный для установки на изоляцию кабеля диаметром 16–35 мм. Продукт поставляется в виде рулона с 2300 отдельными табличками и требует нанесения надписи с помощью термотрансферного принтера Thermomark. Артикулы 0817293 и 817293 соответствуют одной и той же модели.

Назначение и область применения

Вставная табличка EMT (40x17)R используется для идентификации кабельных цепей в распределительных щитах, панелях управления, промышленном оборудовании и системах автоматизации. Подходит для монтажа на кабели с изоляцией, где требуется долговечная, устойчивая к внешним воздействиям маркировка. Часто применяется в электроустановках, на конвейерах, в машиностроении и на объектах энергетики.

Технические характеристики

• Размер маркировочного поля: 40 × 17 мм
• Диапазон диаметра кабеля: 16 – 35 мм
• Количество табличек в рулоне: 2300 шт.
• Цвет: белый
• Материал: полиэстер (высокая прочность и химическая стойкость)
• Тип монтажа: вставка — фиксируется путём протягивания через изоляцию кабеля
• Подходящие устройства для печати: Thermomark ROLLMASTER 300/600, Thermomark X1.2, Thermomark ROLL X1, Thermomark ROLL 2.0, Thermomark ROLL

Совместимость и монтаж

Вставная табличка EMT (40x17)R совместима исключительно с термотрансферными принтерами Thermomark перечисленных моделей. Для монтажа необходимо:

• Загрузить табличку в принтер и напечатать необходимую информацию;
• Обрезать табличку по нужной длине;
• Аккуратно вставить её в изоляцию кабеля — материал достаточно эластичен, чтобы легко проходить через просвет без повреждений;
• Убедиться, что табличка плотно зафиксирована и не выскальзывает после установки.

Не используйте методы монтажа, отличные от вставки — клеевые, зажимные или обжимные способы не подходят.

Преимущества

• Высокая механическая прочность материала — не трескается и не деформируется при температурных колебаниях.
• Стойкость к УФ-излучению, маслам, растворителям и влаге — сохраняет читаемость даже в жестких условиях.
• Экономичность: 2300 табличек в одном рулоне снижают затраты на замену и обслуживание.
• Гладкая поверхность обеспечивает качественную печать и чёткую видимость текста.
• Отсутствие лишних деталей — минималистичная форма не создаёт препятствий при прокладке кабелей.

Ограничения применения

• Не подходит для кабелей с диаметром менее 16 мм или более 35 мм — возможен риск повреждения изоляции или плохой фиксации.
• Требует специального оборудования (Thermomark) для нанесения надписи — нельзя использовать обычную ручку или этикеточный принтер.
• Не предназначен для наружной установки без защиты — хотя материал устойчив, прямое воздействие осадков и солнца со временем может снизить контрастность печати.
• Не рекомендуется применять на гибких многожильных кабелях с частыми изгибами — возможно постепенное смещение таблички.

Примеры использования

• Маркировка силовых кабелей в промышленных щитах.
• Идентификация сигналов управления на станках с ЧПУ.
• Обозначение цепей питания в системах автоматизации пищевых производств.
• Разметка кабелей в распределительных пунктах на объектах ЖКХ.

Практические советы

• Перед использованием проверьте соответствие диаметра кабеля указанному диапазону — 16–35 мм. Неправильный размер может привести к слабому креплению или повреждению изоляции.
• Используйте только оригинальные картриджи Thermomark — сторонние расходники могут давать некачественную печать или повредить механизм принтера.
• Храните рулон в сухом месте, избегая высоких температур и прямых солнечных лучей — это продлит срок годности материала.
• При массовой маркировке лучше заранее подготовить список номеров/обозначений — так сэкономите время и сведёте к минимуму ошибки.
• После установки проверьте, что табличка не торчит и не мешает другим кабелям — она должна быть запрятана полностью внутри изоляции.
