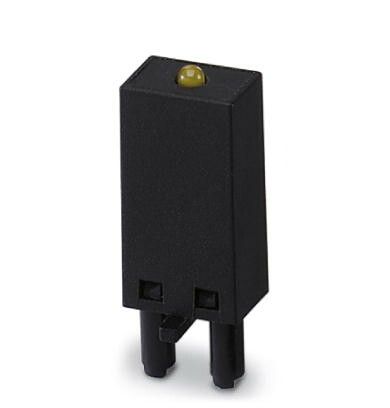

Вставной модуль LDP- 12- 24DC | 2833657 Phoenix Contact

Вставной модуль LDP-12-24DC от Phoenix Contact - это компактный элемент для подключения и распределения напряжения постоянного тока в цепях управления. Артикул 2833657 предназначен для установки в DIN-рейку и используется в системах автоматизации, где требуется надёжная коммутация сигнальных уровней.

Назначение и область применения

Вставной модуль LDP-12-24DC служит для передачи напряжения 12–24 В постоянного тока между устройствами в цепях управления. Он устанавливается на DIN-рейку и применяется там, где необходимо организовать распределённую подачу питания на датчики, реле, клапаны или другие слаботочные устройства. Подходит для промышленных автоматизированных систем: станков, конвейеров, линий сборки и панелей управления.

Технические характеристики

• Рабочее напряжение: 12–24 В DC
• Тип подключения: вставной (безвинтовой зажим)
• Монтаж: на DIN-рейку 35 мм
• Количество контактов: 2 (вход и выход)
• Максимальный ток: до 10 А (при температуре +40 C)
• Степень защиты: IP20
• Рабочая температура: от –25 C до +60 C

Совместимость и монтаж

Вставной модуль LDP-12-24DC совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Установка выполняется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения проводов используются вставные зажимы: достаточно вставить подготовленный провод (до 2,5 мм2) до щелчка. Отключение происходит нажатием на рычаг зажима. Модуль не требует внешнего питания - он просто передаёт напряжение с входа на выход.

Безопасность и стандарты

Вставной модуль LDP-12-24DC соответствует требованиям IEC 60947-5-1 и EN 61810-1 для коммутационных устройств. Защита IP20 предотвращает случайный доступ к токоведущим частям пальцами, но не обеспечивает защиту от пыли или влаги - применение допускается только внутри закрытых шкафов.

Преимущества

• Быстрый монтаж без инструментов - экономит время при сборке панелей
• Устойчивые вставные зажимы обеспечивают надёжный контакт даже при вибрациях
• Небольшие габариты позволяют размещать несколько модулей в ограниченном пространстве
• Изготовлен из самозатухающего материала - повышена безопасность при перегрузках

Ограничения применения

• Не предназначены для работы во влажной среде, на улице или в помещениях с высокой запылённостью
• Не рассчитан на переменный ток - использовать можно только с источниками постоянного тока
• Максимальный ток снижается при температуре выше +40 C - при проектировании учитывайте тепловую нагрузку
• Не поддерживает функции защиты (например, от перегрузки или КЗ) - требует внешних предохранителей

Примеры использования

• Подача питания 24 В DC на датчики уровня и концевые выключатели в автоматической линии
• Распределение напряжения от одного источника на несколько реле управления в панели ЧПУ
• Обеспечение резервного пути питания для контроллеров в системах безопасности

Практические советы

• Перед установкой проверьте соответствие напряжения источника диапазону 12–24 В DC - превышение может повредить модуль
• Используйте провода сечением не более 2,5 мм2 - больший диаметр не войдёт в зажим
• При использовании нескольких модулей рядом соблюдайте минимальный зазор 5 мм для теплоотвода
• Для удобства обслуживания рекомендуется помечать вход и выход проводов - особенно при параллельных соединениях
• Артикул 2833657 - замена аналогичным модулям других производителей только при совпадении всех параметров, включая шаг зажимов и ширину корпуса
