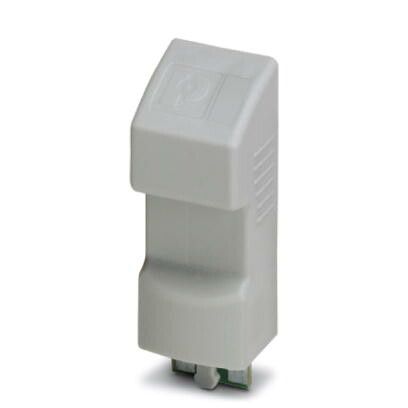

Вставной модуль RIF-RC-120-230 UC | 2900951 Phoenix Contact

Вставной модуль RIF-RC-120-230 UC от Phoenix Contact - это компактный устройство для защиты цепей управления и сигнализации от импульсных перенапряжений. Он устанавливается прямо в разъёмную базу и применяется в автоматизированных системах, где важна надёжная фильтрация помех.

Назначение и область применения

Вставной модуль RIF-RC-120-230 UC предназначен для защиты слаботочных цепей - например, входов PLC, реле, датчиков и других чувствительных элементов управления - от высокочастотных импульсов и скачков напряжения. Подходит для установки в шкафах управления на объектах промышленной автоматизации: конвейерах, станках, линиях упаковки и системах сбора данных.

Технические характеристики

• Рабочее напряжение: 230 В переменного тока (AC)
• Тип защиты: RC-цепочка (резистор + конденсатор)
• Максимальная частота: до 1 МГц
• Формат: вставной модуль для монтажа в разъёмную базу
• Интерфейс: стандартный контактный разъём совместимый с сериями RIF

Совместимость и монтаж

Вставной модуль RIF-RC-120-230 UC устанавливается исключительно в базовые разъёмы серии RIF от Phoenix Contact. Для работы требуется предварительно установленная монтажная платформа - сам модуль не имеет клемм для прямой проводки. Установка происходит путём вставки в гнездо до щелчка. Никаких инструментов не требует. Отсоединяется легким нажатием на защёлку.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61643-11 для ограничителей перенапряжений в слаботочных цепях. Применяется в соответствии с нормами безопасности для электроустановок в промышленных зонах класса IP20.

Преимущества

• Не требует внешнего питания - работает пассивно, на основе реактивных компонентов
• Занимает минимум места в шкафу благодаря компактному формату
• Высокая надёжность: отсутствие активных элементов снижает риск отказа
• Легко заменить - просто вынимается и вставляется новый модуль

Ограничения применения

• Не предназначена для защиты силовых цепей выше 230 В AC
• Не обеспечивает защиту от постоянного тока - только переменный
• Не подходит для сред с повышенной влажностью или пылью - степень защиты IP20
• Не заменяет полноценный Surge Protection Device (SPD) для основного ввода

Примеры использования

• Защита входных сигналов контроллера S7-1200 от импульсов, возникающих при коммутации катушек контакторов
• Подключение датчиков proximity к PLC в условиях электромагнитных помех от частотных преобразователей
• Стабилизация уровня сигнала в системах аварийной остановки на пищевых производствах

Практические советы

• Перед установкой проверьте, что базовый разъём также является оригиналом Phoenix Contact - не все аналогичные разъёмы обеспечивают надёжный контакт
• Не используйте модуль в цепях с частотой ниже 50 Гц - эффективность снижается
• При множественных срабатываниях рекомендуется периодически осматривать модуль на предмет нагрева - хотя он не содержит плавких элементов, длительные перегрузки могут повредить конденсатор
• Артикул 2900951 - это точный номер для заказа запасного модуля; сохраните его в каталоге обслуживания оборудования
