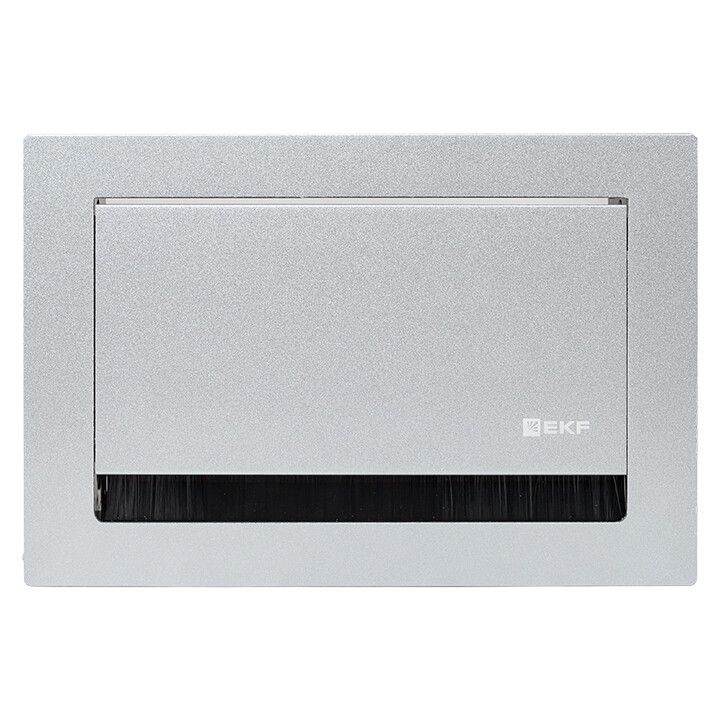

Встраиваемый настольный лючок, 4 модуля=2 поста, C-Line, металлик | cl-vnl-4-s EKF

Встраиваемый настольный лючок EKF C-Line (артикул cl-vnl-4-s) - это компактное решение для скрытой установки электрооборудования в рабочих столах. Он позволяет организовать доступ к приборным рамкам и сетевому оборудованию, сохраняя эстетичный вид поверхности стола.

Назначение и область применения

Встраиваемый настольный лючок EKF C-Line предназначен для размещения внутри столешницы оборудования управления и контроля: розеток, выключателей, блоков питания, контроллеров, терминалов. Подходит для офисов, мастерских, производственных участков, где требуется скрытый и удобный доступ к электропитанию и управляющим элементам. Устанавливается в горизонтальную поверхность - например, в рабочий стол, прилавок или пульт управления.

Технические характеристики

• Количество модульных мест: 4 (для установки стандартных приборных рамок)
• Материал корпуса: алюминий + пластик (корпус прочный, устойчив к механическим воздействиям)
• Цвет: серебристый (металлик), соответствует современным дизайнерским решениям
• Наличие крышки: да, открывается для доступа к внутреннему пространству
• Степень защиты IP00: отсутствие защиты от пыли и воды - используется только в сухих помещениях
• Размеры проема для монтажа: 160 × 104 мм
• В комплекте: сетевой кабель длиной 2 м, приборная коробка, приборные рамки, крепеж

Совместимость и монтаж

Встраиваемый настольный лючок EKF C-Line монтируется в заранее просверленное прямоугольное отверстие размером 160×104 мм. Крепление осуществляется за счет фиксирующих кронштейнов, которые зажимают корпус между столешницей и нижней частью лючка. Для сборки используйте прилагаемые приборные рамки - они совместимы со стандартными DIN-рейками и устройствами шириной 18 мм. Кабель питания 2 м выводится через заднюю стенку коробки - его можно подключить к ближайшей розетке или распределительному щиту.

Безопасность и стандарты

Степень защиты IP00 означает, что лючок не имеет защиты от попадания пыли, влаги и внешних предметов. Это допустимо только в закрытых, сухих и чистых условиях - например, в офисном или домашнем интерьере. Не применяйте в цехах, на улице, в помещениях с высокой влажностью или риском брызг воды.

Преимущества

• Эргономичная конструкция: крышка легко открывается, обеспечивает быстрый доступ к оборудованию
• Готовый комплект: всё необходимое для монтажа уже в коробке - не требует докупки рамок или крепежа
• Металлический дизайн: серебристый цвет гармонирует с современной мебелью и техникой
• Фирменная сборка EKF: надежные материалы и точная геометрия для плотного монтажа

Ограничения применения

• Не предназначена для помещений с повышенной влажностью, пылью или агрессивной средой из-за IP00
• Не подходит для установки в деревянных столах толщиной менее 25 мм - возможна деформация крепления
• Запрещено использовать в качестве основного распределительного устройства - только как точку подключения
• Не рекомендуется для многократного частого открытия/закрывания - длительная эксплуатация может повредить петли

Примеры использования

• Офисный стол с встроенной розеткой и USB-портами для зарядки устройств
• Производственный пульт управления с кнопками и индикацией
• Кассовый аппарат в торговом зале с прямыми проводами питания
• Чертежный стол с подключением светильника и компьютера

Практические советы

• Перед монтажом проверьте толщину столешницы - она должна быть минимум 25–30 мм для надежного крепления
• Обязательно сделайте отверстие точно по размеру 160×104 мм; даже небольшое отклонение затруднит установку
• Подключите кабель питания через отдельный автоматический выключатель - это повысит безопасность
• Не перегружайте все 4 модуля одновременно - суммарная мощность не должна превышать 3,5 кВт
• После монтажа протестируйте работу всех розеток и контактов до окончательной сборки стола
