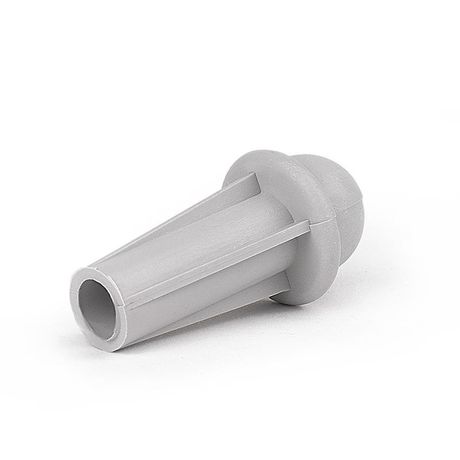

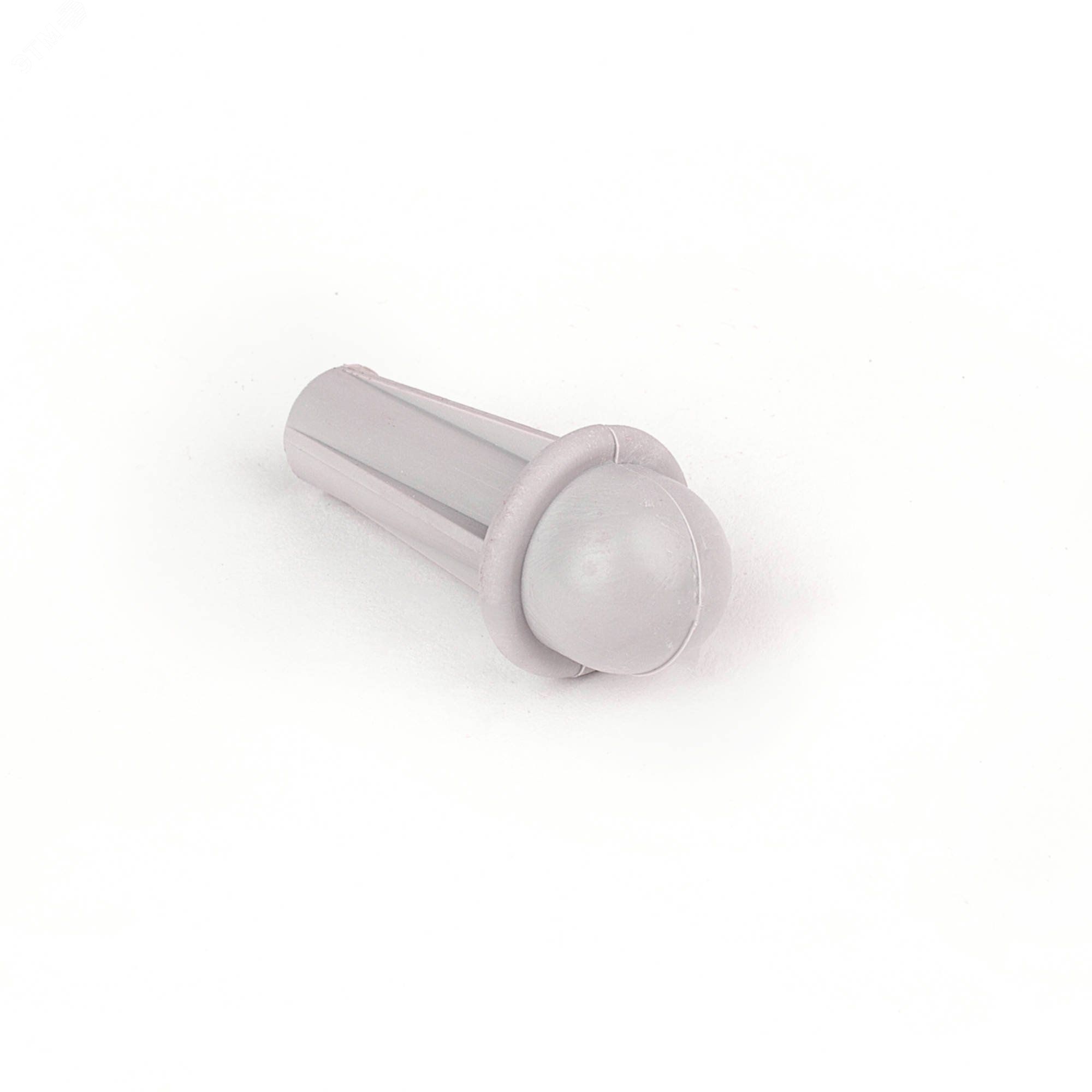

Втулка крайняя А231.04.03 ПЭМИ 43Г46А231П

Втулка крайняя А231.04.03, ПЭМИ - деталь для крепления и изоляции подвижных контактов в рубильниках. Применяется в аппаратах серий РЦ, РС, РБ, РПЦ, РПС, РПБ. Производится компанией ПЭМИ Ростов-на-Дону, артикул 43г46а231п.

Назначение и область применения

Втулка крайняя А231.04.03, ПЭМИ устанавливается на концах подвижных контактных штанг в рубильниках. Она обеспечивает механическую фиксацию и электроизоляцию между токоведущими частями и корпусом аппарата. Подходит для монтажа в коммутирующих устройствах типов РЦ, РС, РБ, РПЦ, РПС, РПБ. Используется в промышленных распределительных щитах, на станциях управления, в системах автоматизации.

Технические характеристики

• Материал: трудно горючая пластмасса - снижает риск возгорания при перегрузках и дугах
• Климатическое исполнение: УХЛ2 по ГОСТ 15150 - предназначена для работы при температуре от −25 C до +40 C и повышенной влажности
• Стандарт изготовления: ТУ 3494-006-01394633-2004
• Производитель: ПЭМИ Ростов-на-Дону

Совместимость и монтаж

Втулка крайняя А231.04.03, ПЭМИ совместима только с рубильниками указанных серий: РЦ, РС, РБ, РПЦ, РПС, РПБ. Монтаж выполняется в процессе сборки или ремонта аппарата - втулка запрессовывается в торец корпуса рубильника, где она служит опорой для штока подвижного контакта. Для замены необходимо полностью демонтировать механизм контактов. Не требует дополнительной фиксации или герметизации.

Безопасность и стандарты

Изготовлена из материала, соответствующего требованиям к трудно горючим компонентам. Соответствует ТУ 3494-006-01394633-2004 и нормам климатического исполнения УХЛ2. Обеспечивает безопасную работу в условиях возможного нагрева и воздействия электрической дуги.

Преимущества

• Высокая термостойкость материала предотвращает деформацию при аварийных режимах
• Устойчивость к влаге и перепадам температур позволяет использовать в неотапливаемых помещениях
• Простая конструкция - надежная, не требует обслуживания
• Совместимость со всеми основными моделями рубильников от ПЭМИ

Ограничения применения

• Не применяется вне рубильников указанных серий - не является универсальной деталью
• Не рассчитана на постоянный контакт с маслом, растворителями или агрессивными химикатами
• Работает только в рамках заявленного климатического исполнения УХЛ2 - не подходит для экстремально холодных (-40 C и ниже) или жарких (+45 C и выше) условий
• Запрещено применять в качестве самостоятельного изолирующего элемента - только как составную часть рубильника

Примеры использования

• Замена изношенной втулки в рубильнике РПС на производстве
• Сборка нового шкафа управления с использованием рубильников РЦ
• Ремонт старого оборудования в цехах с высокой влажностью
• Обслуживание распределительных пунктов на объектах ЖКХ и энергетики

Практические советы

• Перед установкой проверьте внутренний диаметр втулки - он должен точно соответствовать диаметру штока подвижного контакта (обычно 8–12 мм)
• При замене используйте только оригинальные детали - аналоги могут иметь отличные габариты или материал
• Не затягивайте крепление слишком сильно - это может вызвать трещины в пластмассовой втулке
• При работе в среде с высокой запыленностью регулярно осматривайте поверхность втулки - пыль может накапливаться и снижать изоляционные свойства
• Артикул 43г46а231п - единственный номер для заказа этой модели; другие артикулы не подходят
