Втулка переходная (101 RH-16) | 5408101 OBO Bettermann

Втулка переходная OBO BETTERMANN артикул 5408101 (101 RH-16) предназначена для снижения диаметра отверстия в бетоне с 20 до 16 мм, обеспечивая точную фиксацию изоляционных стержней GFG. Изготовлена из прочного полиамида, подходит для постоянной эксплуатации в жестких условиях.

Назначение и область применения

Втулка переходная используется для адаптации отверстий в бетонных конструкциях под более узкие крепежные элементы. Применяется при монтаже изоляционных стержней GFK диаметром 16 мм - например, при установке оборудования на бетонные плиты, где требуется электроизоляция и механическая стабильность. Часто встречается в системах крепления для промышленных станков, транспортеров и распределительных щитов.

Технические характеристики

• Тип изделия: втулка переходная
• Материал: полиамид - высокая механическая прочность, устойчивость к химическим воздействиям и температурным перепадам
• Входной диаметр отверстия: 20 мм
• Выходной диаметр отверстия: 16 мм
• Цвет: черный
• Защитное покрытие: необработанная поверхность - без антикоррозийного слоя, так как материал сам по себе устойчив
• Артикулы: 5408101, 101 RH-16

Совместимость и монтаж

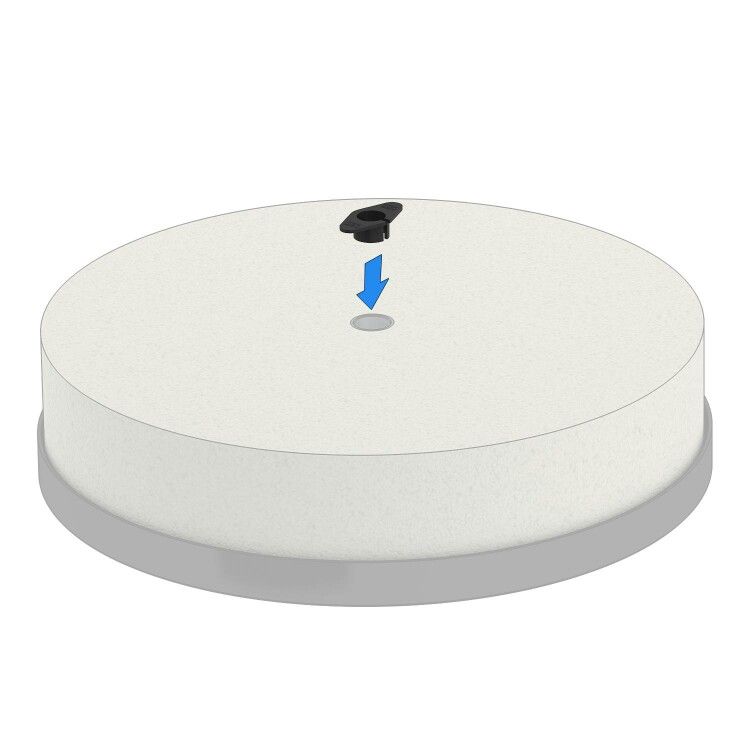

Втулка переходная OBO BETTERMANN 5408101 совместима с отверстиями диаметром 20 мм, просверленными в бетоне. Устанавливается путём запрессовки - плотно фиксируется за счёт собственной формы и жёсткости материала. После установки внутренний канал диаметром 16 мм принимает изоляционный стержень GFK того же размера. Для надёжной фиксации рекомендуется предварительно очистить отверстие от пыли и debris.

Преимущества

• Износостойкий полиамид выдерживает нагрузки без деформаций даже при длительной эксплуатации
• Обеспечивает точное центрирование стержня GFK, исключая люфт и перекосы
• Электроизолирующий материал предотвращает образование гальванических пар между металлическими частями и бетоном
• Чёрный цвет позволяет легко отличать её от других компонентов системы крепления

Ограничения применения

• Не предназначен для использования в открытом воздухе при постоянном воздействии УФ-лучей - полиамид со временем теряет прочность под прямыми солнечными лучами
• Не следует применять в средах с высокой концентрацией растворителей, масел или агрессивных кислот - материал не рассчитан на такие условия
• Подходит только для бетона; не работает в кирпиче, пеноблоке или древесине без предварительной подготовки отверстия нужного диаметра

Примеры использования

• Крепление корпусов электронных устройств к бетонному полу в производственных залах
• Установка изоляционных стоек для шкафов управления в помещениях с повышенной влажностью
• Фиксация трубопроводов и кабельных трасс через бетонные перекрытия с требованием электробезопасности

Практические советы

• Перед установкой проверьте диаметр сверла - он должен точно соответствовать 20 мм, иначе втулка не будет плотно сидеть
• Не используйте ударную дрель при сверлении отверстия под втулку - это может повредить структуру бетона и снизить удерживающую способность
• Если необходимо демонтировать втулку - осторожно выбейте её деревянным молотком, чтобы не повредить окружающее основание
• Храните в сухом месте - хотя полиамид не боится влаги, длительное намокание может затруднить последующую установку
