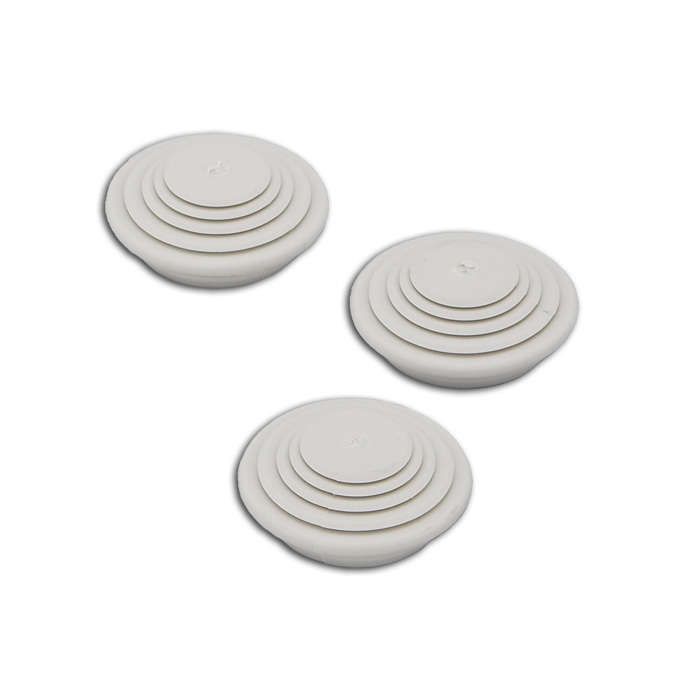

Втулка уплотнительная (вводы 16/20/25мм) | ВТ55 Рувинил TYCO ВТ55(50)

Втулка уплотнительная (вводы 16/20/25мм) от бренда Рувинил (артикулы вт55 и вт55(50)) предназначена для герметичного ввода кабелей в корпуса оборудования, предотвращая попадание пыли, влаги и других внешних воздействий. Подходит для установки в металлические и пластиковые стенки щитов, шкафов и машин.

Назначение и область применения

Втулка уплотнительная (вводы 16/20/25мм) используется для фиксации и уплотнения кабелей при проходе через отверстия в корпусах электрооборудования. Обеспечивает механическую защиту проводов и сохраняет степень защиты IP-корпуса. Применяется в распределительных щитах, пультах управления, станках, системах автоматизации и на объектах с повышенной влажностью или запыленностью.

Технические характеристики

• Внутренний диаметр: 16 мм, 20 мм, 25 мм — позволяет вводить кабели соответствующего наружного диаметра
• Материал: эластомер (резина или аналогичный гибкий полимер) — обеспечивает плотную посадку и долговечность
• Форма: цилиндрическая втулка с фланцем — устанавливается в просверленное отверстие и фиксируется снаружи
• Работает в температурном диапазоне, совместимом с типичными условиями промышленного оборудования (до +80°C, минус до -20°C — рекомендуется проверять по сертификатам производителя)

Совместимость и монтаж

Установка втулки уплотнительной (вводы 16/20/25мм) требует подготовленного отверстия в стенке корпуса. Диаметр отверстия должен точно соответствовать наружному размеру фланца втулки — обычно 24–30 мм в зависимости от модели. Монтаж выполняется путём проталкивания втулки в отверстие до упора фланца. Кабель продевается внутрь, после чего зажимается за счёт упругости материала. Для надёжной фиксации можно использовать гайку или кольцо, если они предусмотрены конструкцией (в комплект не входят).

Преимущества

• Герметизация без необходимости сварки или клея — быстрый и чистый монтаж
• Эластичный материал адаптируется к разным диаметрам кабеля внутри заявленного диапазона
• Не требует специальных инструментов — достаточно отверстия нужного размера
• Износостойкость — выдерживает многократные вставки и извлечения кабелей

Ограничения применения

• Не предназначен для высоких давлений — не применяется в напорных средах (например, трубопроводах под давлением)
• Не рассчитана на постоянное погружение в воду — не заменяет герметичные вводы класса IP68
• Не подходит для кабелей с жесткими бронированными оболочками — возможны повреждения уплотнения
• Не имеет встроенной заземляющей функции — для заземления требуется отдельный контакт

Примеры использования

• Ввод силового кабеля в щит управления станком с наружным диаметром 19 мм — подходит втулка с отверстием 20 мм
• Проход сигнального кабеля в корпус контроллера в цеху с высокой запылённостью — втулка 16 мм обеспечивает необходимую герметизацию
• Подключение кабелей к датчикам на конвейере — втулка уплотнительная (вводы 16/20/25мм) от Рувинил защищает соединения от масла и влаги

Практические советы

• Выбирайте втулку по максимальному наружному диаметру кабеля — лучше взять чуть больше, чем меньше
• Перед установкой проверьте, что отверстие в корпусе не имеет острых кромок — они могут порвать уплотнение
• Если кабель тоньше, чем внутренний диаметр втулки, он будет болтаться — используйте хомутики или термоусадку вокруг кабеля для лучшей фиксации
• Артикулы вт55 и вт55(50) отличаются лишь количеством единиц в упаковке — технически идентичны
• Для частых переподключений выбирайте втулки с более мягким материалом — они легче деформируются и служат дольше
