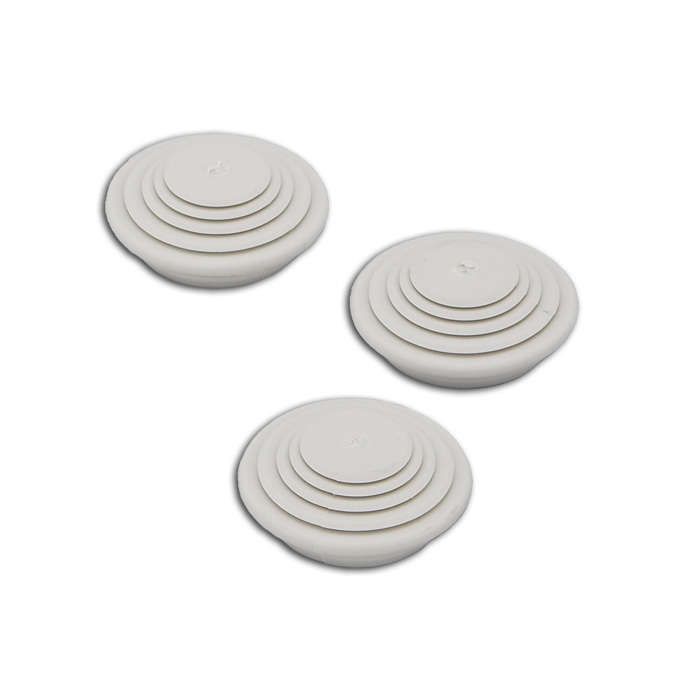

Втулка уплотнительная (вводы 4/7/11/15мм) | ВТ30(100) Рувинил TYCO

Втулка уплотнительная (вводы 4/7/11/15мм) от бренда Рувинил - элемент для герметичного прохода кабеля через стенки корпусов, щитов и оборудования. Артикулы вт30 и вт30(100) обеспечивают надёжную изоляцию и фиксацию проводов в условиях повышенной влажности и запылённости.

Назначение и область применения

Втулка уплотнительная (вводы 4/7/11/15мм) используется для защиты внутренних цепей от попадания пыли, влаги и механических повреждений через места ввода кабелей. Подходит для установки в распределительных щитах, корпусах автоматики, станках, системах освещения и других устройствах с требованием к защите от внешней среды.

Технические характеристики

• Диаметры входных отверстий: 4 мм, 7 мм, 11 мм, 15 мм - позволяют пропускать кабели соответствующего наружного диаметра;
• Материал - термостойкий эластомер (резина или аналогичный композит), устойчивый к старению и химическим воздействиям;
• Форма - цилиндрическая втулка с внутренними каналами для каждого диаметра кабеля;
• Не содержит металлических частей - исключает риск коррозии и гальванических реакций.

Совместимость и монтаж

Устанавливается в предварительно просверленные отверстия в корпусах толщиной до 8–10 мм. Для плотной посадки рекомендуется использовать отверстие с допуском +-0,5 мм относительно наружного диаметра втулки. Монтаж осуществляется путём проталкивания втулки в отверстие до упора - самозапирающаяся форма обеспечивает фиксацию без дополнительных креплений. Кабель заводится в нужный канал (4/7/11/15 мм) и затягивается по мере необходимости.

Преимущества

• Один элемент заменяет несколько одиночных вводов - экономит место и время сборки;
• Герметизация достигается за счёт упругости материала, который плотно обхватывает кабель вне зависимости от его жесткости;
• Поддерживает многократную замену кабелей без потери герметичности;
• Изготовлена из материалов, совместимых с широким спектром изоляционных покрытий кабелей (PVC, XLPE и др.).

Ограничения применения

• Не предназначена для постоянного погружения в жидкость - не имеет рейтинга IP68;
• Не рассчитана на высокие давления (не применяется в напорных трубопроводах или подводном оборудовании);
• Не следует использовать с кабелями, имеющими наружный диаметр больше заявленного - возможна деформация или потеря герметизации;
• Не подходит для кабелей с жёсткой бронёй или металлической оплёткой - требуется предварительная подготовка конца кабеля.

Примеры использования

• Ввод силового кабеля в шкаф управления насосной станцией - канал 11 мм;
• Проход сигнальных проводов в распределительном щите - комбинация каналов 4 мм и 7 мм;
• Защита кабелей от перетирания в местах выхода из корпуса станка ЧПУ - использование канала 15 мм;
• Обустройство вводов в светильники outdoor-класса с защитой от влаги.

Практические советы

• Перед установкой проверьте наружный диаметр кабеля - он должен быть меньше или равен максимальному значению выбранного канала;
• Если кабель слишком тонкий, используйте дополнительную изоляцию (термоусадку) вокруг него перед введением - это повысит герметичность;
• Для долговечности избегайте перегиба кабеля сразу после выхода из втулки - радиус изгиба должен быть минимум 5× диаметр кабеля;
• Артикул вт30(100) отличается количеством единиц в упаковке - при крупных проектах выгоднее закупать именно эту версию;
• При работе в холодной среде (<5C) нагрейте втулку до комнатной температуры - материал станет более пластичным и легко смонтируется.
