Втулка В54 УХЛ2 для защиты кабеля Михнево 019050 Михневский завод электроизделий

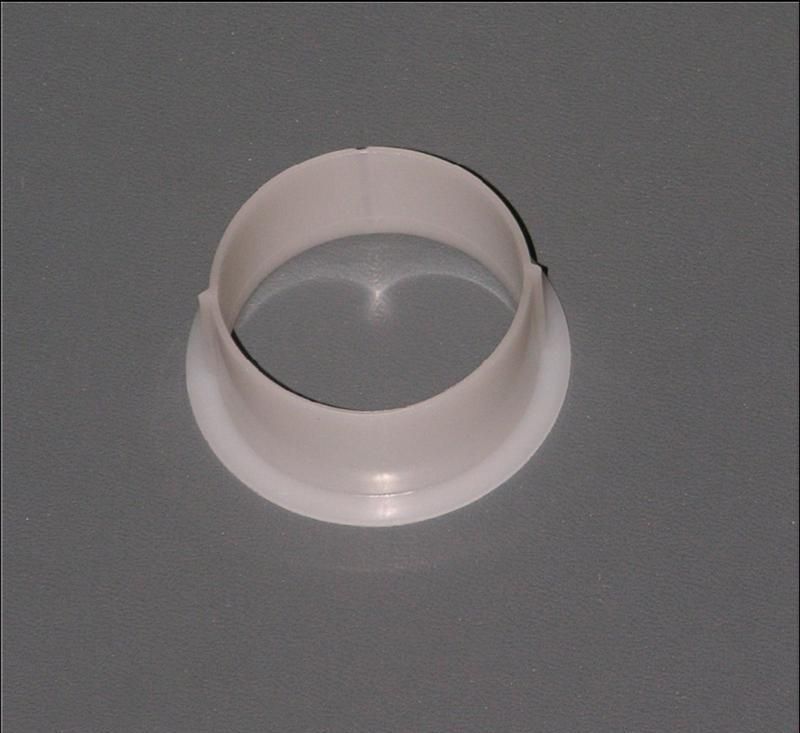

Втулка В54 УХЛ2 для защиты кабеля от компании Михневский ЗЭМИ - это простое, но надёжное устройство для фиксации и механической защиты кабельных вводов в корпусах оборудования. Артикул 019050 предназначен для установки в отверстия стенок щитов, шкафов и машин, где требуется изоляция проводов от острых кромок.

Назначение и область применения

Втулка В54 УХЛ2 для защиты кабеля используется для безопасного прохода кабелей через металлические или пластиковые стенки электрооборудования. Она предотвращает перетирание изоляции кабеля об острые края отверстий, снижает риск повреждений при вибрации и упрощает герметизацию ввода. Применяется в промышленной автоматизации, на станках, конвейерах, распределительных щитах и других устройствах, требующих надёжного кабельного ввода.

Технические характеристики

• Исполнение: втулка для кабельного ввода
• Климатическое исполнение: УХЛ2 - предназначена для работы в условиях умеренного и холодного климата, с возможностью эксплуатации при повышенной влажности и температуре от −40 C до +40 C
• Материал: резина или эластомер - обеспечивает гибкость, долговечность и устойчивость к старению
• Функция: исключительно механическая защита; не имеет встроенной герметизации или заземления

Совместимость и монтаж

Втулка В54 УХЛ2 для защиты кабеля устанавливается в круглое отверстие диаметром 54 мм. Для монтажа необходимо просверлить отверстие соответствующего размера в стенке шкафа или корпуса, затем вставить втулку до упора. Кабель протягивается через центральное отверстие втулки. Напряжение и ток не ограничиваются - втулка не является элементом электрической цепи. Подходит для кабелей с наружным диаметром до 48 мм. Не используйте для кабелей с диаметром более 50 мм - возможна потеря уплотнения.

Безопасность и стандарты

Втулка В54 УХЛ2 для защиты кабеля не сертифицирована по стандартам IEC/EN 60079 или IP-классификации. Это не взрывозащищённый элемент и не герметичная вставка. Её применение допустимо только там, где нет требований к степени защиты от воды, пыли или взрывоопасной среды.

Преимущества

• Увеличивает срок службы кабелей за счёт предотвращения перетирания
• Простой монтаж - не требует инструментов или дополнительных компонентов
• Работает в широком диапазоне температур благодаря исполнению УХЛ2
• Не corrode - материал устойчив к воздействию масла, бензина и некоторых химических веществ

Ограничения применения

• Не предназначена для использования во взрывоопасных зонах
• Не обеспечивает степень защиты IP - нельзя использовать в помещениях с высокой влажностью или под открытым небом без дополнительной герметизации
• Не совместима с кабелями большего диаметра - не плотно фиксирует кабели свыше 50 мм
• Не имеет функции заземления - не заменяет кабельную муфту с контактными элементами

Примеры использования

• Защита силового кабеля при входе в корпус частотного преобразователя
• Фиксация сигнальных кабелей в пультах управления станков
• Проход кабелей через стенку распределительного щита в цеху
• Подключение датчиков к корпусам технологического оборудования

Практические советы

• Перед установкой проверьте внутренний диаметр втулки - он должен быть немного больше внешнего диаметра кабеля, чтобы не деформировать изоляцию
• Если требуется герметизация, комбинируйте втулку с резиновым уплотнителем или термоусадочной трубкой
• Для многожильных кабелей с жесткой оболочкой рекомендуется предварительно слегка смазать поверхность втулки мыльным раствором - так легче ввести кабель
• Артикул 019050 - это базовая модель. Если нужна защита с заземлением или IP-защитой - выбирайте другие типы вводов, например, с резьбой или с уплотнительными кольцами
