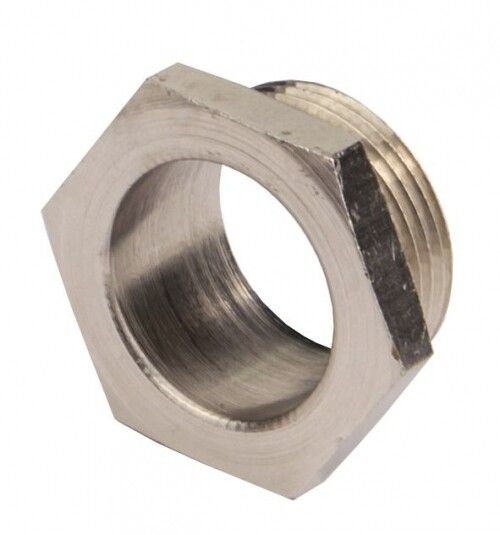

Втулка защитная М16х1.5 DKC 6052-16A ДКС

Втулка защитная М16х1,5 от DKC (ДКС), артикул 6052-16a, предназначена для защиты кабелей и проводов от механических повреждений при проходе через стенки оборудования. Её прочная латунная конструкция и высокая степень защиты IP67 делают её надёжным решением для жестких условий эксплуатации.

Назначение и область применения

Втулка защитная М16х1,5 устанавливается в отверстия корпусов машин, щитов, панелей и другого оборудования, где кабель выходит или заходит внутрь. Она предотвращает перегибы, истирание и порезы изоляции кабеля, особенно там, где есть острые кромки. Применяется в промышленной автоматике, на конвейерах, в системах управления, в оборудовании с частой вибрацией или в условиях повышенной запылённости.

Технические характеристики

• Резьба: M16×1,5 - внешняя метрическая резьба, совместима с стандартными гайками и переходниками
• Номинальный диаметр: 13 мм - внутренний канал позволяет свободно пропускать кабели до 13 мм в диаметре
• Материал: никелированная латунь - устойчив к коррозии, не окисляется, легко моется, сохраняет эстетичный вид
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Тип изделия: втулка - не является кабельной вставкой, требует установки снаружи и фиксации гайкой

Совместимость и монтаж

Втулка защитная М16х1,5 монтируется в подготовленное отверстие диаметром 16 мм с резьбой. Для фиксации требуется гайка M16×1,5 - она не входит в комплект и заказывается отдельно. Установка выполняется вручную: втулка вворачивается в корпус до упора, затем затягивается гайка снаружи. Герметизация обеспечивается за счёт плотного контакта между резьбой и материалом корпуса; дополнительно можно использовать уплотнительное кольцо, если требуется усиленная герметизация.

Безопасность и стандарты

Изделие соответствует требованиям к электроизоляционным элементам в промышленном оборудовании. Высокая степень защиты IP67 подтверждает соответствие нормам IEC 60529. Никелированная латунь не содержит свинца и безопасна при контакте с пищевыми продуктами и в средах с частой мойкой.

Преимущества

• Увеличивает срок службы кабелей за счёт исключения трения о металлические кромки
• Никелированное покрытие снижает риск коррозии даже во влажной среде
• Высокая механическая прочность латуни позволяет выдерживать нагрузки при вибрации
• Гладкая внутренняя поверхность минимизирует риск повреждения изоляции кабеля
• Подходит для многократной сборки/разборки без потери герметичности

Ограничения применения

• Не предназначен для использования в качестве кабельной вставки - не имеет внутреннего уплотнения
• Не рассчитана на давление выше атмосферного - не применяется в напорных трубопроводах
• Внутренний диаметр 13 мм ограничен - не подходит для кабелей толще 14–15 мм
• Требует точного соблюдения посадочного диаметра: отверстие в корпусе должно иметь резьбу M16×1,5

Примеры использования

• Ввод кабеля питания в панель управления станком
• Проход сигнальных кабелей через корпус датчиков в цехах с мойкой
• Фиксация кабелей в распределительных шкафах на пищевых производствах
• Защита проводов в системах автопилотирования и робототехники

Практические советы

• Перед установкой проверьте, что отверстие в корпусе точно соответствует резьбе M16×1,5 - неверный шаг резьбы приведёт к деформации втулки
• Затягивайте гайку руками до упора, не используйте ключ - переусилие может повредить резьбу или саму втулку
• Для кабелей с жёсткой изоляцией рекомендуется предварительно сделать фаску на конце, чтобы избежать застревания
• Если втулка 6052-16a используется в агрессивной среде, периодически протирайте её сухой тканью - никель устойчив, но грязь может задерживаться в резьбе
• Артикул 6052-16a - часть серии Cosmec от DKC, совместим с другими изделиями этой серии по форм-фактору и резьбе
