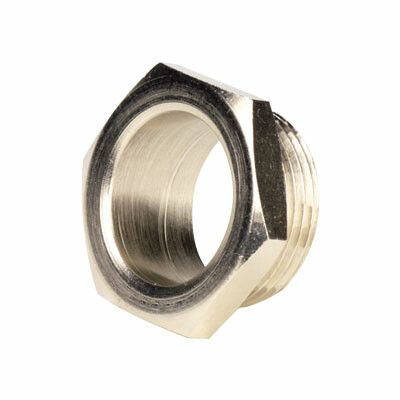

Втулка защитная М25х1.5 DKC 6052-25 ДКС

Втулка защитная М25х1,5 от DKC (ДКС), артикул 6052-25, предназначена для защиты кабелей и проводов от механических повреждений при проходе через стенки оборудования. Изготовлена из никелированной латуни, обеспечивает степень защиты IP67 и надёжно фиксируется в отверстии с помощью резьбы.

Назначение и область применения

Втулка защитная М25х1,5 устанавливается в отверстия корпусов машин, щитов, панелей управления или другого оборудования, где кабель входит или выходит наружу. Её задача — предотвратить перегиб, перетирание или порез изоляции кабеля о острые кромки металла. Подходит для условий с высокой запылённостью, влажностью или возможным воздействием воды — например, на производстве, в пищевой промышленности, на транспорте или в автоматизированных системах.

Технические характеристики

• Номинальный диаметр внутреннего канала: 21 мм — позволяет свободно пропускать кабели с внешним диаметром до 20 мм;
• Резьба: M25×1,5 — стандартизированная метрическая резьба для плотного крепления в соответствующих отверстиях;
• Материал: никелированная латунь — сочетает прочность, коррозионную стойкость и антикоррозийное покрытие;
• Степень защиты: IP67 — полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут;
• Тип изделия: втулка — не является соединителем, служит исключительно для защиты и фиксации кабеля.

Совместимость и монтаж

Втулка защитная М25х1,5 ввинчивается в подготовленное резьбовое отверстие диаметром 25 мм с шагом 1,5 мм. Для герметичного и надёжного крепления требуется гайка (не входит в комплект, заказывается отдельно). Установка выполняется снаружи корпуса: втулка вворачивается в отверстие, затем гайка затягивается снаружи, зажимая стенку между собой и втулкой. Гладкая внутренняя поверхность снижает трение о кабель, продлевая срок службы изоляции.

Безопасность и стандарты

Изделие соответствует требованиям IP67 по классификации IEC 60529. Никелированное покрытие латуни обеспечивает безопасную работу в средах с повышенной влажностью и химическими воздействиями. Не содержит свинца и других токсичных веществ, допущено для использования в промышленных условиях согласно нормам безопасности EN 60079.

Преимущества

• Высокая механическая прочность материала — латунь не деформируется при затяжке гайки;
• Никелированное покрытие — устойчиво к окислению, легко моется, сохраняет внешний вид;
• Гладкий внутренний канал — минимизирует риск повреждения кабеля при многократном изгибе или протяжке;
• IP67 — подходит для жестких условий эксплуатации, включая мойку оборудования водой;
• Универсальная резьба M25×1,5 — совместима с большинством стандартных отверстий в промышленном оборудовании.

Ограничения применения

• Не предназначен для передачи тока — не является электрическим контактом;
• Не работает как герметизатор без гайки — без затяжки гайкой не обеспечивает герметичность;
• Не рекомендуется для кабелей с внешним диаметром более 20–21 мм — возможен перегиб или повреждение изоляции;
• Не следует использовать в агрессивных химических средах (например, сильные кислоты или щелочи) — даже никелированная латунь может подвергнуться коррозии при длительном контакте.

Примеры использования

• Ввод кабеля питания в частотный преобразователь;
• Проход сигнальных кабелей через корпус станка ЧПУ;
• Фиксация кабелей датчиков в моечных камерах пищевых производств;
• Защита проводов в распределительных шкафах на открытых площадках;
• Подключение кабелей к насосам, компрессорам и другому оборудованию с требованием IP67.

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен быть меньше 21 мм с запасом для свободного движения;
• Обязательно используйте подходящую гайку M25×1,5; без неё втулка не будет герметично закреплена;
• Затягивайте гайку рукой до упора, потом слегка — не переусердствуйте, чтобы не повредить резьбу или корпус;
• Если втулка устанавливается в толстый металл, убедитесь, что глубина резьбы в отверстии достаточна для полного завинчивания;
• Для удобства монтажа можно смазать резьбу немного силиконовой смазкой — это облегчит сборку и предотвратит «прикипание».
