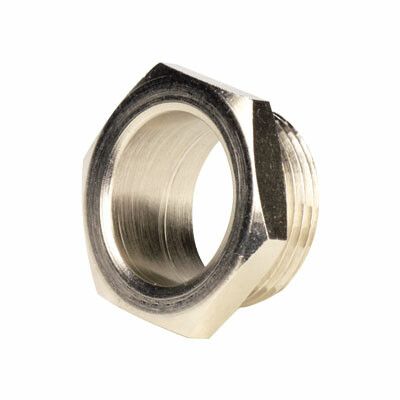

Втулка защитная М32х1.5 DKC 6052-32A ДКС

Втулка защитная М32x1,5 от DKC (ДКС), артикул 6052-32a, предназначена для защиты кабелей и проводов от механических повреждений при проходе через стенки оборудования. Изготовлена из никелированной латуни, обеспечивает степень защиты IP67 и надёжно фиксируется в отверстии с помощью резьбы.

Назначение и область применения

Втулка защитная М32x1,5 применяется там, где кабель или провод вводится в корпус устройства или выходит из него - например, на панелях управления, шкафах автоматики, станках, конвейерах, системах автоматизации. Её задача - предотвратить перегиб, истирание или порез изоляции кабеля о острые края отверстия. Также она служит точкой входа/выхода с гарантированной герметичностью.

Технические характеристики

• Резьба: M32×1,5 - внешняя метрическая резьба, совместима с гайками и переходниками стандарта ISO
• Внутренний диаметр: 28 мм - позволяет свободно пропускать кабели с наружным диаметром до 26–27 мм
• Материал: никелированная латунь - устойчив к коррозии, не требует дополнительного покрытия, легко моется
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Фиксация: резьбовая - вворачивается в отверстие; для окончательной герметизации требуется гайка (не включена в комплект)

Совместимость и монтаж

Втулка защитная М32x1,5 ввинчивается в подготовленное отверстие с соответствующей резьбой. Для плотного и герметичного соединения рекомендуется использовать металлическую гайку M32×1,5 (например, DKC 6054-32a). Установка выполняется вручную - достаточно обычного ключа. После установки втулки кабель продевается через её центральное отверстие, затем затягивается гайка снаружи. Герметизация достигается за счёт плотного прилегания резьбы и давления гайки на уплотнительный элемент (при использовании с уплотнителем).

Безопасность и стандарты

Изделие соответствует требованиям IP67 по классификации IEC 60529. Никелированная латунь не содержит свинца и безопасна для использования в пищевой, медицинской и других чувствительных отраслях. Соответствует нормам RoHS по ограничению опасных веществ.

Преимущества

• Гладкая внутренняя поверхность исключает трение о кабель - снижает риск повреждения изоляции
• Никелирование увеличивает срок службы в агрессивных средах - влажных, химически активных, с частой мойкой
• Высокая прочность латуни - выдерживает значительные нагрузки при монтаже и эксплуатации
• Универсальная резьба M32×1,5 - совместима с большинством стандартных кабельных вводов и фитингов

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное воздействие воды
• Не следует применять в условиях высоких температур выше +105 C - материал теряет прочность
• Требуется обязательное использование гайки для достижения герметичности - без неё возможна утечка
• Подходит только для кабелей с наружным диаметром ≤27 мм - более толстые кабели не войдут

Примеры использования

• Ввод кабеля питания в панель управления станком ЧПУ
• Проход сигнальных кабелей через корпус промышленного контроллера
• Защита кабелей в зонах мойки оборудования (пищевая промышленность, фармацевтика)
• Монтаж в распределительных щитах с повышенной влажностью

Практические советы

• Перед установкой проверьте диаметр отверстия - он должен точно соответствовать наружному диаметру резьбы M32
• Для лучшей герметизации используйте резиновые или силиконовые уплотнители между втулкой и гайкой
• Затягивайте гайку равномерно - перекос может деформировать резьбу и нарушить герметичность
• При замене старых втулок убедитесь, что новая втулка защитная М32x1,5 (арт. 6052-32a) имеет ту же резьбу и внутренний диаметр
• Эта втулка от DKC (ДКС) - часть серии Cosmec, которая гарантирует совместимость с другими изделиями этой линейки
